430452211

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 22pin 8A 760nm 金 黑色 贴片安装
供应商型号: Q-430452211
供应商: 期货订购
标准整包数: 1000

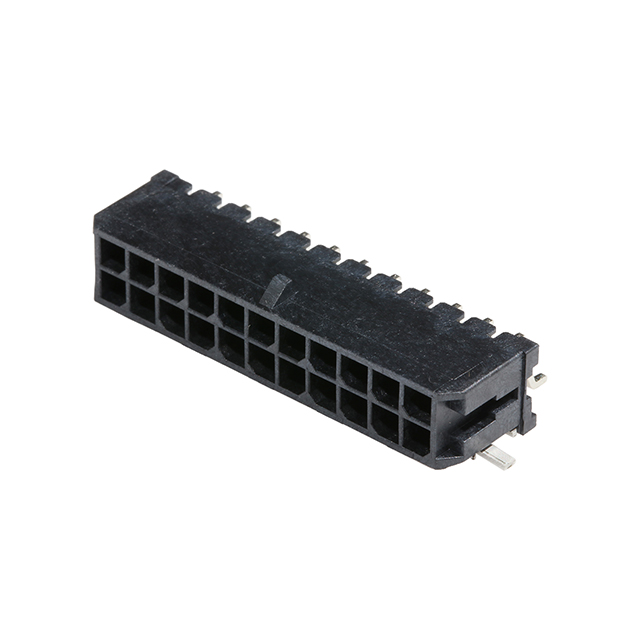

MOLEX 矩形连接器 - 针座 - 公插针 430452211

430452211概述

    Micro-Fit Dual Row Connectors:详细说明与应用指南

    1. 产品简介


    Micro-Fit双排连接器是一种专为小型化和高密度布线需求设计的电线到板式和电线到电线式连接系统。它们广泛应用于各种电子设备,包括工业自动化、消费电子、医疗设备及汽车电子等领域。这些连接器支持从18至30 AWG绞合导线,采用压接技术和镀锡或镀金工艺制作而成。

    2. 技术参数


    | 参数类别 | 规格 |

    | 适用导线 | 18至30 AWG绞合铜导线 |
    | 最大导线直径 | 1.85毫米(18 AWG)/ 1.27毫米(26-30 AWG)|
    | 安全认证 | UL, CSA, IEC |
    | 额定电压 | 250V AC/DC,最高可达到600V |
    | 额定电流 | 单电路最大8A(具体视导线尺寸和应用而定)|
    | 温度范围 | 操作温度:-40°C 至 +105°C |
    | 连接电阻 | 初始接触电阻:10毫欧姆最大,初始端子电阻:5毫欧姆最大 |
    | 绝缘电阻 | 最小1000兆欧姆 |
    | 击穿电压 | 无击穿;漏电流小于5mA |

    3. 产品特点和优势


    Micro-Fit双排连接器在设计时注重灵活性和可靠性。其紧凑型设计能够适应不同电路布局的需求,同时保持良好的电气性能。镀锡或镀金的端子提供了卓越的导电性和耐腐蚀性,确保长期稳定运行。另外,这些连接器具有优秀的机械强度和耐用性,适用于各种恶劣环境条件下的长期使用。

    4. 应用案例和使用建议


    Micro-Fit双排连接器在多种工业环境中均有广泛应用。例如,在自动化生产线中,它们可以用于信号传输和电源分配,确保设备之间的高效通信。为了更好地利用这些连接器,建议在设计时考虑导线直径与连接器匹配度,以减少电流损耗。此外,在高振动环境下,增加额外固定措施可以帮助提高连接器的稳定性。

    5. 兼容性和支持


    Micro-Fit双排连接器支持多种标准的导线类型,并且与同系列的其他组件高度兼容。Molex公司提供全面的技术支持,包括安装指导、故障排查等服务。用户可以联系Molex的安全机构团队来获取特定零件号的认证详情。

    6. 常见问题与解决方案


    1. 问题:如何选择合适的导线尺寸?
    - 解答:根据额定电流选择相应大小的导线,确保安全载流能力。
    2. 问题:连接器长时间使用后接触不良怎么办?
    - 解答:检查并清洁触点,必要时更换损坏部件。
    3. 问题:如何确认连接器是否正确安装?
    - 解答:使用专用测试插头进行连续性测试,确保所有触点良好连接。

    7. 总结和推荐


    Micro-Fit双排连接器凭借其紧凑设计、优异电气特性和广泛的兼容性,成为众多应用领域的理想选择。虽然初期投资较高,但其出色的稳定性和使用寿命将显著降低总体成本。综上所述,我们强烈推荐使用Micro-Fit双排连接器,尤其适合对空间有限且需要高度可靠性的场合。

430452211参数

参数
防护等级 -
颜色 黑色
间距-配接 3mm
类型 Header,Locking Ramp
触头镀层厚度 - 配接 760nm
额定电流 8A
针脚数 22pin
排数 2
触头镀层 - 配接
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430452211厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452211数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452211 430452211数据手册

430452211封装设计

查看详情并下载
Symbol
Footprint
3D Model
