26496110

厂牌: MOLEX
产品描述: Breakaway,Friction Lock,Header 3.96mm 1 11pin 7A 1.52μm 锡 黑色 通孔安装 43.54mm(长度)*9.02mm(高度)
供应商型号: Q-26496110
供应商: 期货订购
标准整包数: 900

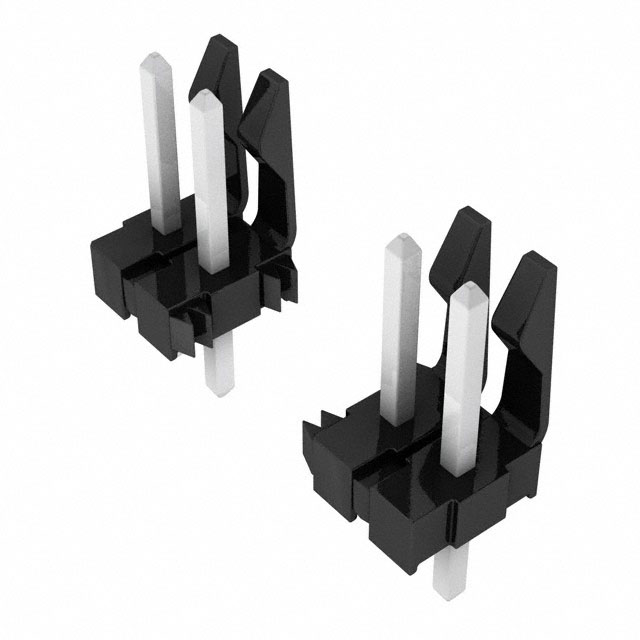

MOLEX 矩形连接器 - 针座 - 公插针 26496110

26496110概述


    产品简介


    本产品为KK.156接头组件,采用直角设计并配备摩擦锁扣。这些接头组件广泛应用于电子设备连接器系统中,具有良好的机械稳定性和电性能。其主要类型分为TIN镀层、15金镀层和30金镀层,适用于不同的使用环境和需求。

    技术参数


    | 参数名称 | 描述 |

    | 针数 | 2-24个 |
    | 镀层 | TIN镀层(197号),15金镀层(208号),30金镀层(228号)|
    | 针长 | 0.750英寸(19.05mm) |
    | 焊接长度 | 0.450英寸(11.43mm) |
    | 金定位 | NA或0.270英寸(6.86mm) |
    | 印制电路尾部长度 | 0.172英寸(4.37mm) |
    | 锡定位 | 0.160英寸(4.06mm) |
    | 外观状况 | 无空缺针 |

    产品特点和优势


    - 高可靠性:采用摩擦锁扣设计,确保在振动或冲击条件下依然保持稳定连接。
    - 多种镀层选择:提供TIN、15金和30金三种镀层,满足不同环境下的使用需求。
    - 广泛的兼容性:可以与多种其他电子元件配合使用,适应各种不同的应用场景。
    - 高品质材料:使用高标准材料制造,保证了长期的使用寿命和稳定性。

    应用案例和使用建议


    这种接头组件通常应用于计算机主板、服务器、通信设备和其他需要高可靠性的电子设备中。使用时应注意:
    - 安装:正确选择合适的镀层类型,以确保与焊接过程兼容。
    - 布局:合理安排引脚布局,避免短路和过热情况发生。
    - 环境:选择适合的使用环境,例如干燥无尘的场所,以延长产品寿命。

    兼容性和支持


    - 兼容性:这些接头组件与常见的焊锡、印刷电路板和电缆系统兼容。
    - 支持和维护:供应商提供了详尽的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器完全插入,并检查锁扣状态。 |
    | 镀层剥落 | 使用正确的焊接方法,控制焊接温度和时间。 |
    | 插入阻力大 | 检查是否有异物阻碍插针进入,如有异物需清理。 |

    总结和推荐


    KK.156接头组件凭借其高可靠性、多样化的镀层选择及出色的机械性能,在多个行业中得到了广泛应用。无论是计算机还是通信设备领域,该产品均表现出色。因此,强烈推荐使用此产品,以提升系统的整体质量和性能。

26496110参数

参数
触头镀层 - 配接
防护等级 -
排数 1
类型 Breakaway,Friction Lock,Header
额定电流 7A
触头镀层厚度 - 配接 1.52μm
间距-配接 3.96mm
针脚数 11pin
颜色 黑色
长*宽*高 43.54mm(长度)*9.02mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

26496110厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

26496110数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 26496110 26496110数据手册

26496110封装设计

查看详情并下载
Symbol
Footprint
3D Model
