438100004

厂牌: MOLEX
产品描述: Header,Latch Holder 4.2mm 2 10pin 13A 2.54μm 锡 黑色 通孔安装 20.69mm(高度)
供应商型号: 438100004
供应商: 云汉优选
标准整包数: 10

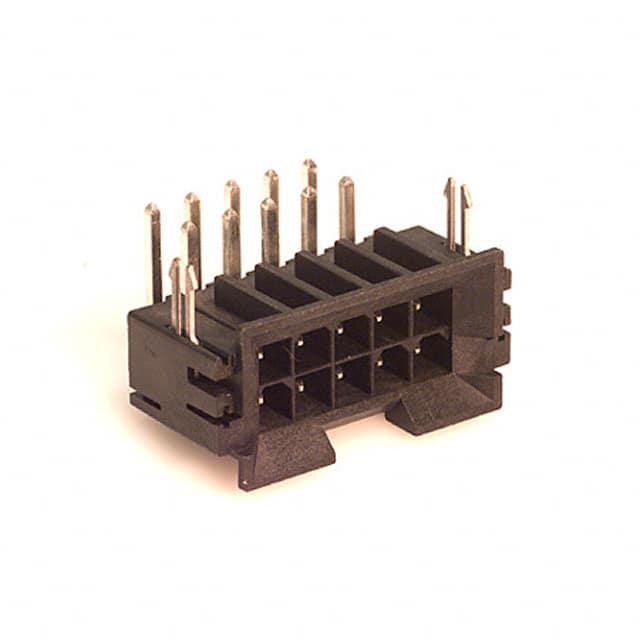

MOLEX 矩形连接器 - 针座 - 公插针 438100004

438100004概述


    产品简介


    本文将详细介绍一款由Molex生产的Mini-Fit Jr BMI右角头装配(以下简称Mini-Fit Jr)的产品。Mini-Fit Jr是一种高度可靠的电连接器,适用于1.6mm/0.063英寸厚度的印刷电路板(PCB)。该产品主要用于电子设备中的信号传输,广泛应用于电信、计算机、医疗设备及工业控制等领域。Mini-Fit Jr的特点在于其紧凑的设计和高可靠性,使其成为各种应用的理想选择。

    技术参数


    以下是Mini-Fit Jr的一些关键技术参数和规格:
    - 材料:
    - 外壳:尼龙4/6(UL 94V-0,玻璃填充),颜色为黑色。
    - 终端:黄铜。
    - 安装夹:黄铜。
    - 表面处理:
    - 终端:
    - 第一端:最小镀亮锡厚度为0.000100英寸(2.54微米),下层镍镀层厚度为0.000050英寸(1.27微米)。
    - 第二端:金选镀层厚度为0.000030英寸(0.76微米),下层镀亮锡厚度为0.000100英寸(2.54微米),下层镍镀层厚度为0.000050英寸(1.27微米)。
    - 安装夹:下层镍镀层厚度为0.000050英寸(1.27微米),表面镀哑光锡厚度为0.000100英寸(2.54微米)。
    - 产品规范:PS-43810-001
    - 包装规范:PK-43810-001

    产品特点和优势


    Mini-Fit Jr具有以下显著特点和优势:
    - 高可靠性:采用优质的材料和先进的表面处理工艺,确保长期稳定的工作性能。
    - 紧凑设计:小巧的尺寸使其能够在有限的空间内进行安装和布线,适用于空间受限的应用场景。
    - 广泛的兼容性:与Molex的多种插座型号(如#5557、#42474、#44516和#42385)兼容,便于系统集成。
    - 允许最大偏移量:可允许1.27mm/0.050英寸的最大错位,提高了组装时的灵活性。
    - 符合标准:符合COSMETIC SPECIFICATION PS-45499-002 Class "B"的要求,确保外观的一致性。

    应用案例和使用建议


    Mini-Fit Jr广泛应用于多种电子设备中,例如:
    - 电信设备:用于数据传输和信号接口。
    - 计算机系统:作为主板和扩展卡之间的连接器。
    - 医疗设备:用于仪器内部信号传输,需要高可靠性和稳定性。
    - 工业控制系统:在恶劣环境下也能保持良好的性能。
    使用建议:
    1. 正确安装:请勿在电路通电状态下插拔连接器,以避免可能的短路或损坏。
    2. 对准检查:在安装前确认连接器与插座之间的正确对齐,以确保最佳的电气接触。
    3. 避免电流共享:由于Mini-Fit Jr不支持电流共享,应确保每个连接器承载的电流在其额定范围内。

    兼容性和支持


    Mini-Fit Jr与以下Molex插座型号兼容:#5557、#42474、#44516和#42385。Molex公司提供全面的技术支持和售后服务,以确保客户在使用过程中得到及时的帮助和解决方案。

    常见问题与解决方案


    1. Q:如何清洁连接器表面?
    - A: 使用软布或专用的电子清洁剂轻轻擦拭,避免使用研磨性的物质,以免损坏镀层。
    2. Q:如何防止安装时的误操作?
    - A: 在安装前仔细阅读产品手册,并确保按照正确的步骤进行安装。如有疑问,可联系技术支持。
    3. Q:如何处理外观上的色差?
    - A: 针对色差问题,可参考手册中提到的解释,这是因为在掩膜效果下的载带所致,不影响功能。

    总结和推荐


    综上所述,Mini-Fit Jr是一款具备高可靠性和广泛兼容性的电连接器,适用于多种电子设备中。其独特的设计特点使其在市场上具有很强的竞争力。对于追求高效信号传输和稳定性的应用场合,Mini-Fit Jr是一个理想的选择。因此,我强烈推荐使用这款产品。

438100004参数

参数
额定电流 13A
触头镀层 - 配接
排数 2
防护等级 -
颜色 黑色
类型 Header,Latch Holder
针脚数 10pin
触头镀层厚度 - 配接 2.54μm
间距-配接 4.2mm
长*宽*高 20.69mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,电信级,通用级
零件状态 在售
包装方式 托盘
