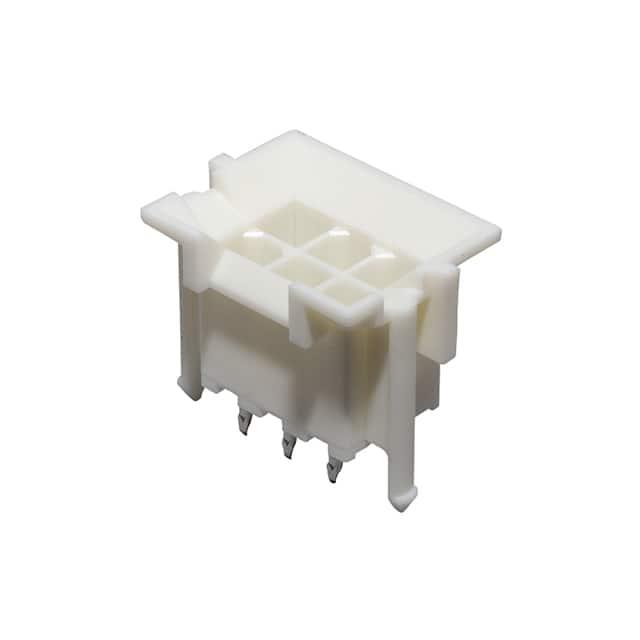

0460110602

厂牌: MOLEX
产品描述: 6pin 4.2mm 2 4.2mm Header,Locking Ramp 13A 2.54μm 锡 通孔安装 21.6mm(长度)*15mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 0460110602

0460110602概述

    电子元器件产品技术手册概述

    1. 产品简介


    本文介绍的是MOLEX公司生产的Mini-Fit垂直BMI接头装配件(HCS Plus系列),它属于一种插接式电子连接器。这种连接器主要应用于电路板上,以实现电路之间的电性连接。Mini-Fit系列以其紧凑的设计和可靠性,在工业控制、汽车电子、通讯设备及消费电子产品中广泛应用。

    2. 技术参数


    Mini-Fit垂直BMI接头装配件的技术参数如下:
    - 材料与镀层:基材为尼龙6/6(UL 94V-2或V-0级),无填充物。表面镀层可选自然色哑光锡镀层或选择金镀层。
    - 端子材质:铜合金
    - 端子镀层:
    - 锡镀层:最小0.0001英寸的哑光锡镀层,覆盖0.00005英寸的镍镀层。
    - 金镀层:最小0.00003英寸的选择金镀层,覆盖0.0001英寸的哑光锡镀层,总体覆盖0.00005英寸的镍镀层。
    - 电路数量:支持6-24个电路的组合,4电路的部分还额外兼容其他特定型号。
    - 尺寸范围:
    - “A”尺寸:0.17-1.82英寸
    - “B”尺寸:0.38-2.03英寸
    - “C”尺寸:0.535-2.189英寸
    - “D”尺寸:0.59-2.244英寸
    - “E”尺寸:0.685-2.339英寸
    - 最大错位量:在任何方向上允许0.100英寸的最大错位。
    - 工作环境:具有良好的机械和电气性能,能够在多种环境条件下可靠运行。


    3. 产品特点和优势


    - 紧凑设计:Mini-Fit系列以其紧凑的结构设计,能够满足在狭小空间内的布线需求,适合高度集成化的应用场合。
    - 高可靠性:采用了高质量的尼龙材料和可靠的镀层工艺,保证了连接器在长时间使用中的稳定性。
    - 广泛的适用性:该连接器可以与多种不同电路数量的产品兼容,同时支持多种电路配置,适用于不同的工业控制、通讯设备等领域。
    - 耐久性强:出色的机械强度和抗腐蚀性能使得Mini-Fit接头装配件可以在严苛的工作环境下长期稳定运行。

    4. 应用案例和使用建议


    - 工业自动化设备:通过Mini-Fit垂直BMI接头装配件,可以实现复杂的电路板间的电性连接,提高生产效率。
    - 汽车电子系统:该连接器在汽车内部复杂布线环境中表现出极高的稳定性和可靠性,确保信号传输的准确性和及时性。
    - 消费电子产品:通过该连接器可以轻松实现各类板间电性连接,提升产品整体可靠性。
    使用建议:
    - 在安装时,建议先仔细检查电路板上的孔位布局是否符合要求。
    - 安装过程中需注意避免接头装配件过度错位,以防止接触不良的情况发生。
    - 对于高频率的电路连接,建议进行适当的屏蔽处理,以减少电磁干扰。

    5. 兼容性和支持


    Mini-Fit垂直BMI接头装配件与MOLEX的Mini-Fit JR.插接器5557,垂直插接器装配体46010以及BMI插接器42474和44516系列兼容。制造商提供了详尽的技术支持,包括产品规格书和安装指南,确保客户能够正确安装和使用这些部件。

    6. 常见问题与解决方案


    - 问题:电路之间出现短路现象。
    - 解决方案:检查接头装配件是否安装到位,确认电路板上的孔位是否正确。必要时请重新调整安装位置。
    - 问题:连接不稳定,存在接触不良的现象。
    - 解决方案:确保电路板上的孔径符合标准,避免过大或过小导致接触不稳。此外,检查接头装配件是否有损坏或磨损,如有需要及时更换新的部件。

    7. 总结和推荐


    综上所述,Mini-Fit垂直BMI接头装配件凭借其紧凑设计、高可靠性、广泛的适用性和卓越的耐久性,成为各类电子设备和系统的理想选择。无论是工业控制还是消费电子产品,这款连接器都能发挥出色的表现。鉴于上述特点,强烈推荐使用该产品来满足各种复杂的应用需求。

0460110602参数

参数
针脚数 6pin
间距-配接 4.2mm
排数 2
排距 4.2mm
触头镀层 - 配接
类型 Header,Locking Ramp
额定电流 13A
触头镀层厚度 - 配接 2.54μm
防护等级 -
颜色 -
长*宽*高 21.6mm(长度)*15mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘
