首页  >  产品百科  >  908143814

908143814

厂牌: MOLEX
产品描述: Header,Push-Pull 1.27mm 1 14pin 1.2A 610nm 钯镍合金 贴片安装 6.9mm(高度)
供应商型号: Q-908143814
供应商: 期货订购
标准整包数: 3600
MOLEX 矩形连接器 - 针座 - 公插针 908143814

908143814概述


    产品简介

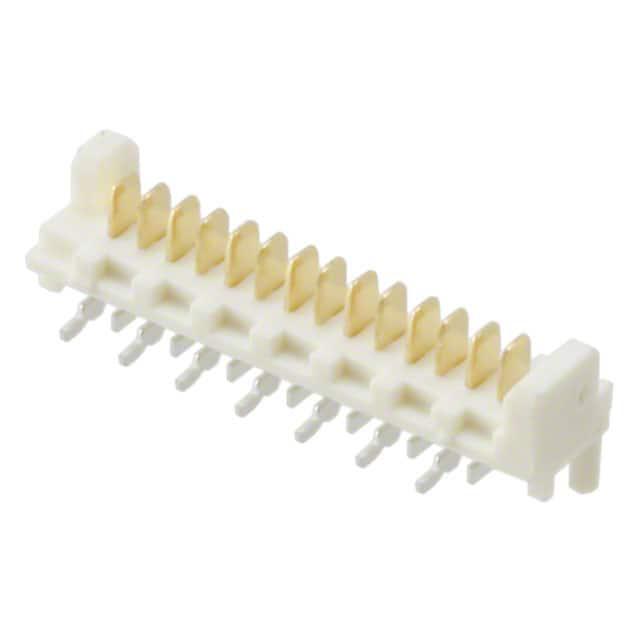

    本产品为MOLEX公司的Picoflex SMT Header,是一种表面贴装技术(SMT)插头。它主要用于连接电路板,能够提供稳定的电气连接和良好的机械稳定性。适用于广泛的电子产品领域,如计算机、通信设备、汽车电子系统、工业控制设备等。

    技术参数


    - 外壳材料: 尼龙(PA),含有玻璃纤维填充,阻燃等级UL94 V-0。
    - 端子材料: 转筒黄铜,厚度为0.28 mm。
    - 电镀处理:
    - 锡镀层:锡(Sn)3-5微米覆盖在1.27微米最小镍(Ni)上。
    - 钯镍镀层:接触区域选择性地覆盖0.6微米钯镍(PdNi)并涂覆0.05微米金闪镀层,焊尾区域选择性覆盖3-5微米锡(Sn)。
    - 兼容性: 与Molex 90327系列零件兼容。
    - 共平面性: 所有SMT尾部必须保持在0.0至0.10 mm范围内。
    - 可选部件: 电路板定位柱为可选项。
    - PCB布局: 见第2张图纸。
    - 规格文档: 参见PS-99020-0011。
    - 焊接工艺: 见PS-99020-0011附录B。

    产品特点和优势


    - 高可靠性: 使用耐腐蚀的镍和钯镍镀层确保长期稳定性能。
    - 宽泛的工作温度范围: 可在广泛的温度范围内正常工作,适应多种恶劣环境。
    - 兼容性强: 与现有产品系列兼容,便于集成和替换。
    - 精确公差: 各部件公差严格控制,确保高精度和可靠性。
    - 易于安装: 表面贴装设计使得安装简单快捷。

    应用案例和使用建议


    - 应用案例: 在通信设备中用于板间连接,提高信号传输质量;在汽车电子系统中用于传感器与控制器之间的数据交换。
    - 使用建议: 确保焊接工艺符合PS-99020-0011附录B中的推荐焊接曲线;PCB布局需参考第2张图纸,确保所有组件正确放置。

    兼容性和支持


    - 兼容性: 与Molex 90327系列零件兼容。
    - 技术支持: 厂商提供详细的规格文档和焊接工艺指南,确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查端子是否安装到位,并确认焊接质量。
    2. 问题: 镀层损坏。
    - 解决方案: 仔细检查镀层情况,如有损坏重新电镀。
    3. 问题: 不同批次产品存在差异。
    - 解决方案: 确认批次一致性,如不一致可联系供应商更换。

    总结和推荐


    Picoflex SMT Header是适合广泛应用的高品质连接器,具有出色的可靠性和兼容性。它的设计精良、操作简便且易于安装,是众多行业客户的理想选择。对于需要高性能连接器的应用场景,强烈推荐使用这款产品。

908143814参数

参数
间距-配接 1.27mm
额定电流 1.2A
触头镀层厚度 - 配接 610nm
排数 1
类型 Header,Push-Pull
防护等级 -
触头镀层 - 配接 钯镍合金
针脚数 14pin
颜色 -
长*宽*高 6.9mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 管装

908143814厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908143814数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908143814 908143814数据手册

908143814封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3600+ ¥ 6.5044
库存: 360000
起订量: 3600 增量: 3600
交货地:
最小起订量为:3600
合计: ¥ 23415.84
