39299087

厂牌: MOLEX

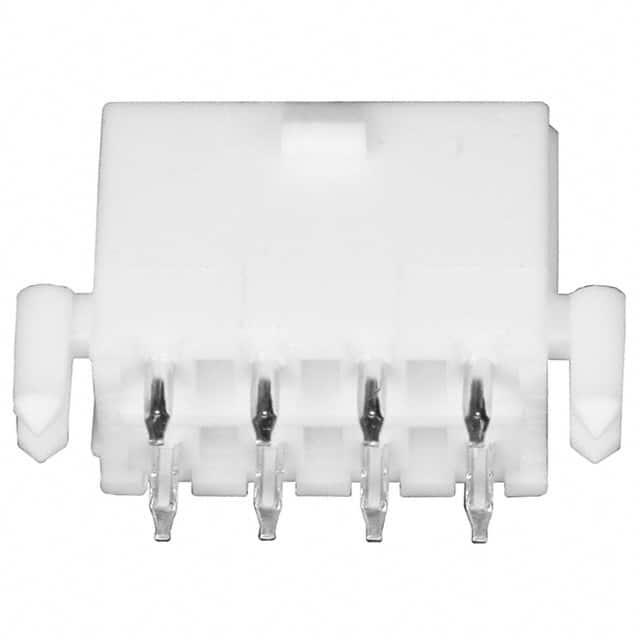

产品描述: Molex 4.2mm间距8p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: 39299087
供应商: Verical
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 39299087

39299087概述

    Minifit Jr 垂直连接器技术手册

    产品简介


    Minifit Jr 垂直连接器是一种高性能、紧凑型的电子元件,适用于各种电路板应用。这类连接器主要应用于工业自动化、通信设备、医疗器械等领域,能够提供可靠的电气连接和信号传输。

    技术参数


    以下是Minifit Jr 垂直连接器的主要技术规格和性能参数:
    - 材料
    - 未填充的尼龙(UL 94V-0),颜色为黑色。
    - 镀层
    - 镀层类型:亮锡镀层和镀镍层。
    - 锡镀层厚度:≥0.000100英寸(≥0.00254毫米)。
    - 镍镀层厚度:≥0.000050英寸(≥0.00127毫米)。
    - 组件数量
    - 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24通道可选。
    - 装配选项
    - 包含卡扣设计,以方便安装。
    - 包装
    - 使用托盘式包装,便于储存和运输。

    产品特点和优势


    1. 可靠性高:采用了高级材料和镀层工艺,确保连接器在恶劣环境下的长期稳定性。
    2. 设计紧凑:紧凑的尺寸设计使其非常适合空间有限的应用场合。
    3. 多功能性:可提供多种组件数量选择,以适应不同的电路设计需求。
    4. 易于维护:具备简单的卡扣设计,便于安装和拆卸。

    应用案例和使用建议


    1. 工业自动化:用于自动生产线上的控制信号传输。
    2. 通信设备:用于路由器和交换机的内部连接。
    3. 医疗器械:用于医疗设备中的传感器信号采集。
    使用建议:
    - 在组装过程中,确保连接器不受力,避免损坏连接器的针脚。
    - 安装时检查是否有任何损坏,以确保可靠连接。
    - 使用合适的工具进行安装,避免因不当操作导致连接器损坏。

    兼容性和支持


    Minifit Jr 垂直连接器具有广泛的兼容性,可与多种类型的电路板和其他电子元件配合使用。厂商提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 连接器不易安装
    - 检查是否有正确的配件(如卡扣),并确保连接器正确插入到位。
    2. 连接器接触不良
    - 清理连接器针脚上的灰尘和氧化物,确保良好的接触。
    3. 镀层脱落
    - 严格按照制造商的说明进行处理,避免人为损坏镀层。

    总结和推荐


    Minifit Jr 垂直连接器凭借其优异的可靠性和多功能性,在多个应用领域表现出色。经过上述详细的规格和技术分析,我们推荐这款连接器用于对信号传输要求较高的场合。无论是工业自动化、通信设备还是医疗器械,它都是一个值得信赖的选择。

39299087参数

参数
针脚数 8pin
间距-配接 4.2mm
排数 2
排距 4.2mm
类型 Header,Locking Ramp
触头镀层 - 配接
触头镀层厚度 - 配接 900nm
额定电流 9A
防护等级 -
颜色 -
长*宽*高 18.034mm(长度)*9.652mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

39299087厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39299087数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39299087 39299087数据手册

39299087封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6122
400+ ¥ 8.423
750+ ¥ 8.2337
1500+ ¥ 8.139
3120+ ¥ 8.0444
5000+ ¥ 7.1926
10000+ ¥ 6.8141
库存: 11099
起订量: 594 增量: 0
交货地:
最小起订量为:400
合计: ¥ 3369.2
