0901362118

厂牌: MOLEX
产品描述: 18pin 2.54mm 1 Header,Latch Holder 3A 3μm 锡 黑色 通孔安装 49.07mm(长度)*7.21mm(高度)
供应商型号: 0901362118-ND
供应商: Digi-Key
标准整包数: 648

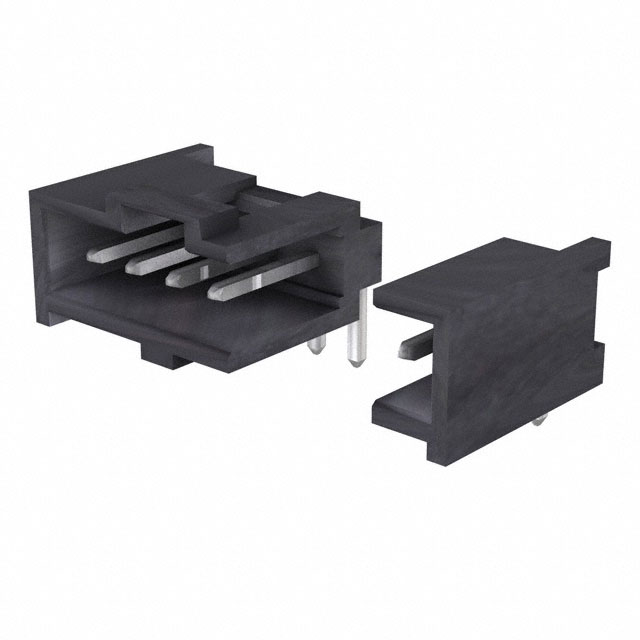

MOLEX 矩形连接器 - 针座 - 公插针 0901362118

0901362118概述

    电子元器件产品技术手册

    产品简介


    本手册介绍了Molex公司的C-Grid III单排直插式屏蔽头(Straight Shrouded Header)。该产品是用于电路板连接的重要组件,广泛应用于计算机、通信设备、工业控制等多个领域。它提供从1到32个电路的配置选择,可以满足不同应用场景的需求。

    技术参数


    | 参数 | 规格 |

    | 电路数量 | 1至32个 |
    | 针脚材料 | 0.650mm²方钢丝(平方毫米) |
    | 外壳材料 | 15%玻璃填充聚酯,UL 94V-0级,黑色 |
    | 插孔直径 | 0.10 mm |
    | 插孔公差 | ±0.004 mm |
    | 金镀层厚度 | 0.05至0.10 μm |
    | 通孔厚度 | 3.0 μm |
    | 金镀层总面积 | 0.762至1.02 μm |
    | 镀锡层厚度 | 3.0 μm |
    | 环境温度范围 | -40°C至+85°C |

    产品特点和优势


    - 多样化的电路配置:提供1至32个电路选项,适应各种复杂电路设计需求。
    - 高性能材料:外壳采用15%玻璃填充聚酯,增强机械强度;针脚采用高强度方钢丝,保证稳定性和可靠性。
    - 优良的电气性能:通过严格的质量控制,确保低电阻和高耐久性。
    - 环保与安全:符合UL 94V-0阻燃等级标准,确保使用安全性。

    应用案例和使用建议


    C-Grid III单排直插式屏蔽头常用于需要高密度互连的应用,如服务器机箱、网络交换机等。为了获得最佳性能,在安装时应注意以下几点:
    - 正确选型:根据具体应用需求选择合适数量的电路配置。
    - 焊接工艺:建议使用回流焊工艺进行焊接,以确保良好的电气连接。
    - 防护措施:在运输和安装过程中,应采取适当的防护措施,避免损坏针脚。

    兼容性和支持


    该产品适用于多种电路板和接口类型,能够与其他标准电子元件无缝集成。Molex公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排查。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 针脚插入困难 | 确保插入方向正确,检查针脚是否有弯曲变形。 |
    | 连接不稳定 | 检查焊接质量,确保焊接牢固且无虚焊现象。 |
    | 插拔次数不足 | 重新评估应用环境和需求,考虑选用更耐用的产品|

    总结和推荐


    综上所述,C-Grid III单排直插式屏蔽头是一款性能卓越、用途广泛的电子元器件。它凭借多样化的电路配置、优异的电气性能和坚固的机械结构,在多个关键应用领域表现出色。对于需要高可靠性和稳定性的项目,我们强烈推荐选用此款产品。

0901362118参数

参数
针脚数 18pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
类型 Header,Latch Holder
触头镀层厚度 - 配接 3μm
防护等级 -
额定电流 3A
触头镀层 - 配接
长*宽*高 49.07mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

0901362118厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0901362118数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0901362118 0901362118数据手册

0901362118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
648+ $ 1.951 ¥ 16.3278
库存: 0
起订量: 648 增量: 1
交货地:
最小起订量为:648
合计: ¥ 0
直接购买
加入购物车
