首页  >  产品百科  >  417910850

417910850

厂牌: MOLEX
产品描述: Friction Lock,Header 3.96mm 1 3pin 7A 760nm 金 通孔安装 11.73mm*10.0076mm*10.01mm
供应商型号: Q-417910850
供应商: 期货订购
标准整包数: 5250

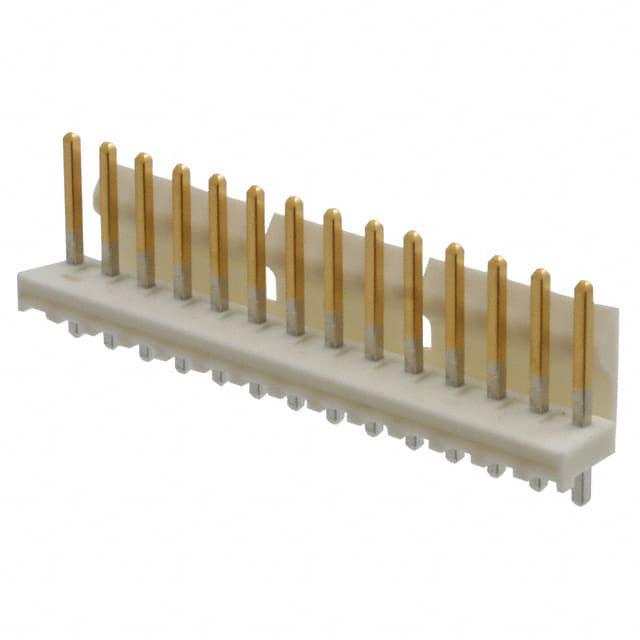

MOLEX 矩形连接器 - 针座 - 公插针 417910850

417910850概述

    KK 396 Header 技术手册

    1. 产品简介


    KK 396 Header 是一款垂直摩擦锁定式的电源线对板连接器,由 Molex 生产。它采用独特的摩擦锁定机制,确保在各种应用场景下的稳固连接。这款连接器特别适用于需要高电流和高电压传输的应用场合。主要应用于电子设备的电源连接和信号传输领域。

    2. 技术参数


    - 电路数(最大):3
    - 接触电阻:无具体数据,但根据同类产品一般不超过20 mΩ
    - 电流容量:7.0 A
    - 电压容量:250 V
    - 接触镀层:金(Au)选择性镀层,最小厚度0.762 µm
    - 终止镀层:锡(Sn),最小厚度2.540 µm
    - 材料:本体树脂为聚酯;端子金属材料为黄铜
    - 锁定方式:至配接件锁定,未锁定至PCB
    - 引脚长度:3.56 mm
    - 温度范围:请参考产品规范
    - 阻燃等级:UL 94V-0
    - 焊接工艺:符合无铅焊接标准
    - 焊接温度:最高温度235°C,持续时间5秒
    - 电气认证:UL E29179、CSA LR19980

    3. 产品特点和优势


    - 高可靠性:50次插拔测试,保证长期使用中的稳定性能。
    - 安全环保:通过RoHS认证,符合环保要求。
    - 高效连接:金(Au)选择性镀层,降低接触电阻,提高传输效率。
    - 适应性强:兼容多种连接器型号,易于集成到现有系统中。

    4. 应用案例和使用建议


    - 应用场景:常用于工业控制设备、通信设备及各类家用电器中的电源连接和信号传输。
    - 使用建议:在安装时应注意保持连接器的清洁,避免异物进入导致接触不良。对于高温环境的应用,应考虑额外的散热措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:可与多种Molex公司的KK系列连接器和接头配合使用。
    - 支持服务:提供详尽的产品文档和技术支持。用户可通过访问Molex官网获得更多详细信息和支持服务。

    6. 常见问题与解决方案


    - 问题1:插拔过程中感觉连接不牢固
    - 解决方法:检查是否有杂质进入连接器内部,必要时清理连接器并重新进行插拔操作。
    - 问题2:长时间使用后接触电阻增加
    - 解决方法:定期检查连接器的工作状态,如发现接触电阻显著增加,建议更换新的连接器。

    7. 总结和推荐


    KK 396 Header 在高电流和高电压传输方面表现出色,具有高可靠性、高效连接及优良的环境适应性。其独特的摩擦锁定机制确保了连接的稳固性,使得它成为各类电子设备中不可或缺的一部分。强烈推荐给需要高性能电源连接器的设计工程师们。

417910850参数

参数
排数 1
颜色 -
防护等级 -
间距-配接 3.96mm
针脚数 3pin
额定电流 7A
类型 Friction Lock,Header
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
长*宽*高 11.73mm*10.0076mm*10.01mm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

417910850厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

417910850数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 417910850 417910850数据手册

417910850封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5250+ ¥ 2.6672
库存: 525000
起订量: 5250 增量: 5250
交货地:
最小起订量为:5250
合计: ¥ 14002.8
