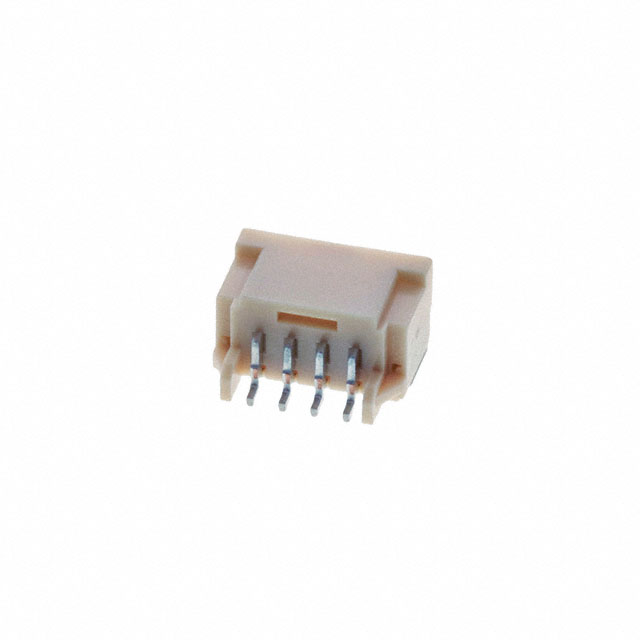

5023520410

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 1 4pin 3A 金 贴片安装 12mm*6.4008mm*9.4mm
供应商型号: 14M-5023520410
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 5023520410

5023520410概述

    文章标题:电子元器件技术手册解析 —— 502352系列连接器

    1. 产品简介


    产品类型
    502352系列为2.0毫米间距的带状柔性连接器(W/B Connector),采用SMT(表面贴装技术)安装方式,专用于高密度电路设计。该系列产品广泛应用于消费电子、通信设备、工业自动化等领域。
    主要功能
    此连接器能够实现电路板间的信号传输,具有高性能和可靠性的特点,支持多达15个电路通道,适用于多种电子设备的组装需求。
    应用领域
    - 消费类电子产品
    - 通信网络设备
    - 工业控制设备
    - 医疗设备
    - 智能家居设备

    2. 技术参数


    | 参数名称 | 具体值及公差 |

    | 工作电压 | ≤100V |
    | 最大电流 | 1A |
    | 插拔寿命 | ≥500次 |
    | 温度范围 | -40°C 至 +85°C |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 环境要求 | 符合RoHS标准,无铅环保设计 |
    | 外壳材料 | 耐热性尼龙UL94V-0等级 |
    | 接触端镀层 | 铜合金,镍底层,锡或金镀层 |

    3. 产品特点和优势


    产品特点
    - 高密度布局:可支持1至15个电路通道,满足多样化需求。
    - 表面贴装设计:采用SMT工艺,提高装配效率并降低生产成本。
    - 卓越耐用性:通过严格的插拔测试,确保长时间使用后的稳定性。
    - 环保设计:符合RoHS指令,使用无铅材料。
    市场竞争力
    502352系列连接器以小巧轻便的结构和高效能著称,特别适合在有限空间内需要高度集成化的应用场景。相比同类产品,其更长的使用寿命和较低的接触电阻为其赢得竞争优势。

    4. 应用案例和使用建议


    应用案例
    - 案例1:智能手机主板接口设计,通过502352系列连接器实现内部各模块之间的信号传递。
    - 案例2:路由器和交换机设备,提供高速数据传输的可靠性。
    使用建议
    - 在组装过程中,确保连接器与PCB板的焊盘精确对齐,避免因误操作导致短路或断开现象。
    - 使用助焊剂时,需注意控制用量,避免过多影响焊接质量。
    - 定期检查连接器的工作状态,及时发现并更换老化部件以维持系统正常运行。

    5. 兼容性和支持


    兼容性
    502352系列连接器能够与以下型号完美匹配:
    - 嵌合组件:502351-0
    - 锡电镀端子:50212-800, 50372-800, 560085-0101
    - 金电镀端子:56161-881
    支持与维护
    制造商提供详细的技术文档和快速响应的售后服务团队,确保客户在采购和使用过程中得到全方位的支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 确保接触针与插座完全对齐 |
    | 接触不良 | 检查焊接点是否有氧化现象 |
    | 插拔次数异常减少 | 避免反复不当操作,定期清洁连接部位 |
    | 温度过高 | 改善散热条件,保持周围环境适宜温度 |

    7. 总结和推荐


    综合评估
    502352系列连接器以其卓越的性能和高可靠性,在众多电子设备中表现出色。无论是从功能性还是经济性角度考虑,都是一款值得推荐的产品。
    推荐结论
    对于追求高性能、高密度布线以及环保特性的应用场合,502352系列是理想选择。建议在设计初期优先考虑该产品,以提升整个系统的稳定性与性价比。

    如需进一步了解或购买该产品,请联系官方技术支持获取更多帮助!

5023520410参数

参数
触头镀层 - 配接
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
排数 1
额定电流 3A
针脚数 4pin
类型 Header,Latch Holder
间距-配接 2mm
长*宽*高 12mm*6.4008mm*9.4mm
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
