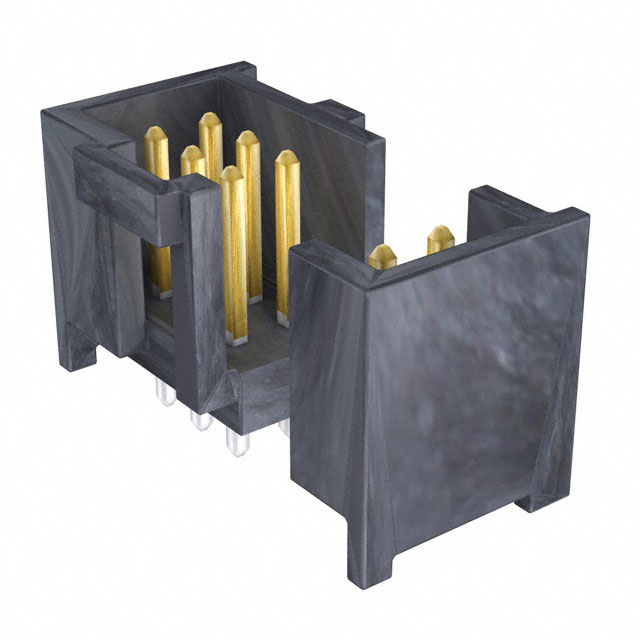

901301324

厂牌: MOLEX
产品描述: 24pin 2.54mm 2 2.54mm Header,Latch Holder 3A 760nm 金 黑色 通孔安装
供应商型号: Q-901301324
供应商: 期货订购
标准整包数: 2880
MOLEX 矩形连接器 - 针座 - 公插针 901301324

901301324概述

    C-GRID III Dual Row Straight Shrouded Header 技术手册

    产品简介


    C-GRID III 双排直插式遮蔽插座是一款高性能的连接器产品,广泛应用于各种电子设备中。它采用双排设计,具有优异的电接触稳定性和高可靠性,特别适用于需要密集布线的应用场合。主要功能包括提供稳定的电连接,减少信号干扰,以及提升整体电路性能。

    技术参数


    C-GRID III 双排直插式遮蔽插座的技术参数如下:
    | 尺寸 | A (mm) | B (mm) | C (mm) |

    | 6 | 5.08 | 9.96 | 8.12 |
    | 8 | 7.62 | 12.50 | 10.66 |
    | 10 | 10.16 | 15.04 | 13.20 |
    | 12 | 12.70 | 17.58 | 15.74 |
    | 14 | 15.24 | 20.12 | 18.28 |
    | 16 | 17.78 | 22.66 | 20.82 |
    | 18 | 20.32 | 25.20 | 23.36 |
    | 20 | 22.86 | 27.74 | 25.90 |
    | 22 | 25.40 | 30.28 | 28.44 |
    | 24 | 27.94 | 32.82 | 30.98 |
    | 26 | 30.48 | 35.36 | 33.52 |
    | 28 | 33.02 | 37.90 | 36.06 |
    | 30 | 35.56 | 40.44 | 38.60 |
    | 32 | 38.10 | 42.98 | 41.15 |
    | 34 | 40.64 | 45.52 | 43.68 |
    | 36 | 43.18 | 48.06 | 46.22 |
    | 38 | 45.72 | 50.60 | 48.76 |
    | 40 | 48.26 | 53.14 | 51.30 |
    | 42 | 50.80 | 55.68 | 53.84 |
    | 44 | 53.34 | 58.22 | 56.38 |
    | 46 | 55.88 | 60.76 | 58.92 |
    | 48 | 58.42 | 63.30 | 61.46 |
    | 50 | 60.96 | 65.84 | 64.00 |
    | 52 | 63.50 | 68.38 | 66.54 |
    | 54 | 66.04 | 70.92 | 69.08 |
    | 56 | 68.58 | 73.46 | 71.62 |
    | 58 | 71.12 | 76.00 | 74.16 |
    | 60 | 73.66 | 78.54 | 76.70 |
    | 62 | 76.20 | 81.08 | 79.24 |
    | 64 | 78.74 | 83.62 | 81.78 |
    | 66 | 81.28 | 86.16 | 84.32 |
    | 68 | 83.82 | 88.70 | 86.86 |
    电气特性:
    - 插针材料:0.65 mm² 铜丝(方)
    - 外壳材料:15% 玻璃填充聚酯,UL 94 V-0 级,黑色
    工作环境:
    - 推荐PCB厚度:1.60 mm 和 2.4 mm

    产品特点和优势


    C-GRID III 双排直插式遮蔽插座的主要优势包括:
    1. 高可靠性:采用双排设计,提供了更加稳定的电气连接。
    2. 低信号干扰:遮蔽设计减少了外部电磁干扰,提高了信号传输质量。
    3. 易于安装和维护:标准化的设计使得安装和维修更为简便。
    4. 耐用性强:插针由高强度铜材制成,长期使用仍能保持良好的导电性能。

    应用案例和使用建议


    应用案例
    - 通讯设备:用于各类通信设备中的板对板连接,提高数据传输的稳定性。
    - 工业控制:在工业自动化控制系统中,用于连接传感器和控制器。
    - 消费电子产品:如智能手机和平板电脑,用于内部模块间的连接。
    使用建议
    - 在使用时,请确保插针与插座完全对齐,以避免插针弯曲或损坏。
    - 安装过程中,尽量避免过度用力,以免损坏外壳或插针。
    - 定期清洁连接器接口,保持良好的接触效果。

    兼容性和支持


    C-GRID III 双排直插式遮蔽插座与多种标准PCB尺寸兼容。厂商提供了详尽的技术支持和售后服务,包括产品选型指导、安装培训和技术咨询等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 检查插针与插座是否对齐;使用适量润滑剂以减小摩擦力 |
    | 信号传输不稳定 | 清洁连接器接口;检查是否有松动或损坏的部件 |
    | 外壳损坏 | 更换新的连接器;确保正确安装,避免外力损伤 |

    总结和推荐


    C-GRID III 双排直插式遮蔽插座凭借其稳定可靠的性能、易安装的特点,在众多应用场景中表现出色。对于需要高可靠性和强抗干扰能力的项目,这款连接器是一个理想的选择。强烈推荐在工业控制、通讯设备和消费电子产品中使用。

901301324参数

参数
针脚数 24pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 760nm
防护等级 -
类型 Header,Latch Holder
颜色 黑色
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

901301324厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901301324数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901301324 901301324数据手册
