90814-0820

厂牌: MOLEX
产品描述: 莫仕 IDC连接器, Picoflex系列, 公插, 20路, 1.27mm节距, 表面
供应商型号: N-90814-0820
供应商: 云汉优选
标准整包数: 1

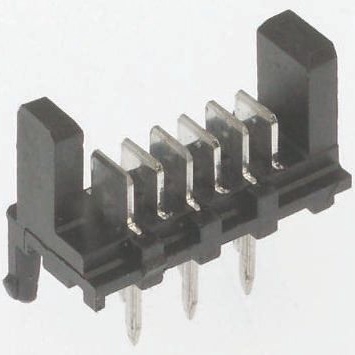

MOLEX 矩形连接器 - 针座 - 公插针 90814-0820

90814-0820概述

    PICOFLEX CONNECTOR SYSTEM 技术手册

    1. 产品简介


    Picoflex 连接器系统是一种高性能的连接解决方案,广泛应用于消费电子、工业自动化和电信等领域。它提供了多种类型的连接器,包括垂直通孔、直角通孔、表面贴装(SMT)及锁扣式表面贴装连接器。这些连接器设计用于满足各种复杂的应用需求,确保稳定可靠的电气连接。

    2. 技术参数


    以下是 Picoflex 连接器系统的部分技术规格和性能参数:
    - 工作电压: AC/DC 250V
    - 最大电流: 1.2A(在105℃时)
    - 电线/电缆尺寸: 28 AWG
    - 操作温度范围: -40℃到+105℃
    - 存储温度范围: -40℃到+85℃

    3. 产品特点和优势


    Picoflex 连接器系统具备以下几个显著特点和优势:
    - 高可靠性: 通过严格的质量测试,确保在各种环境下的稳定性能。
    - 高接触电阻: 最大接触电阻为15毫欧姆,确保低能耗。
    - 高绝缘电阻: 最小绝缘电阻为1000兆欧姆,有效防止漏电现象。
    - 高温性能: 可在高达105℃的温度下正常工作,适用于严苛环境。
    - 抗腐蚀性能: 经过盐雾试验、硫化氢暴露测试,具有优秀的抗腐蚀性能。
    - 多变型态: 包括垂直、直角、SMT 和锁扣式等多种型号,适应不同应用需求。

    4. 应用案例和使用建议


    - 应用场景: Picoflex 连接器系统广泛应用于消费电子、工业控制板、汽车电子和通讯设备等领域。
    - 使用建议: 建议在设计电路板时预留足够的空间以方便安装,确保引脚与PCB连接处的焊锡均匀分布,避免虚焊或短路现象。此外,建议在高湿度环境中使用前进行防潮处理。

    5. 兼容性和支持


    - 兼容性: Picoflex 连接器系统具有良好的互换性和兼容性,可与其他标准电气组件配合使用。
    - 厂商支持: Molex 公司提供详尽的技术支持和售后服务,包括技术咨询、故障诊断和维修服务。

    6. 常见问题与解决方案


    - 问题1: 接触电阻过大
    - 解决方案: 检查连接器和接触点是否有污染或氧化物,使用清洁剂清洁并重新插拔连接器。
    - 问题2: 绝缘电阻异常
    - 解决方案: 确保连接器的插头和插座完全插入,检查是否存在外部干扰或物理损坏。
    - 问题3: 耐久性不足
    - 解决方案: 定期检查连接器的工作状态,必要时更换磨损严重的部件。

    7. 总结和推荐


    综上所述,Picoflex 连接器系统凭借其高可靠性、优异的电气性能和广泛的适用范围,在众多应用场合中表现出色。对于需要高可靠性的电路连接需求,推荐使用 Picoflex 连接器系统。该系统不仅能够提供稳定可靠的连接,还能有效提高整体系统的耐用性和效率。

90814-0820参数

参数
触头镀层 - 配接
防护等级 -
排数 1
触头镀层厚度 - 配接 3μm
针脚数 20pin
额定电流 1.2A
间距-配接 1.27mm
颜色 -
类型 Header,Push-Pull
长*宽*高 29.18mm*5.0038mm*6.9mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 管装

90814-0820厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

90814-0820数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 90814-0820 90814-0820数据手册

90814-0820封装设计

查看详情并下载
Symbol
Footprint
3D Model
