901301206

厂牌: MOLEX

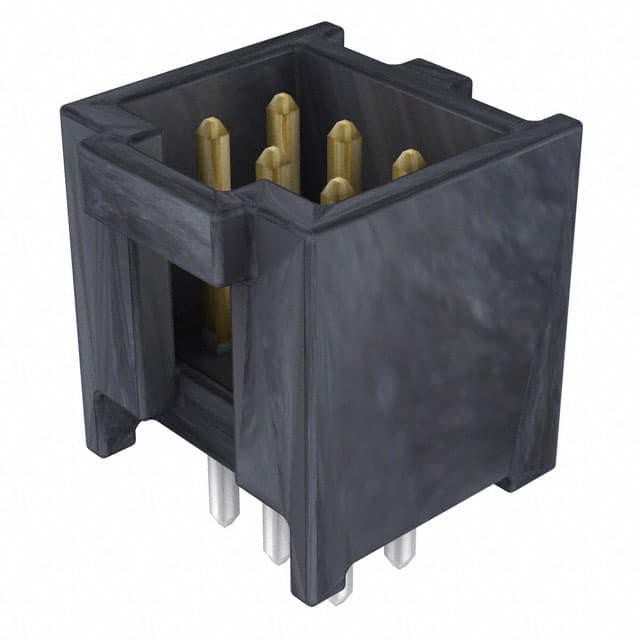

产品描述: Molex 2.54mm间距6p双排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: AV-A-MLX901301206
供应商: Avnet
标准整包数: 256
MOLEX 矩形连接器 - 针座 - 公插针 901301206

901301206概述

    C-GRID III Dual Row Straight Shrouded Header 技术手册

    产品简介


    C-GRID III Dual Row Straight Shrouded Header 是一款由Molex Electronics Technologies, LLC生产的电子连接器。它主要用于电路板间的信号传输,具有双排直插式的设计和封闭式壳体保护。这种连接器广泛应用于计算机、通信设备、消费电子产品和工业控制系统等领域。

    技术参数


    - 尺寸参数(单位:mm):
    - 电路数量 (CKTs): 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68
    - A尺寸: 见上表
    - B尺寸: 见上表
    - C尺寸: 见上表
    - 材料:
    - 针脚: 0.65 mm²铜线
    - 外壳: 15%玻璃填充聚酯,UL 94 V-0级,黑色
    - 镀层类型:
    - 类型A: 3.0 µm最小锡,覆盖1.27 µm至2.54 µm镍
    - 类型E: 0.38 µm最小金在特定区域,3.0 µm最小锡在特定区域,覆盖1.3 µm最小镍整体
    - 类型F: 0.76 µm最小金在特定区域,3.0 µm最小锡在特定区域,覆盖1.3 µm最小镍整体
    - 类型G: 0.05-0.10 µm金闪镀在特定区域,3.0 µm最小锡在特定区域,覆盖1.3 µm最小镍整体
    - 推荐PCB厚度: 1.60 mm
    - 孔图案:
    - 针孔直径: 2.54 mm,孔间距: 100 mils

    产品特点和优势


    C-GRID III Dual Row Straight Shrouded Header 具有以下几个显著的特点和优势:
    1. 可靠性高: 采用高质量材料和精密制造工艺,确保长期稳定的电气性能。
    2. 防护性强: 封闭式壳体设计,有效防止灰尘和湿气进入,提高使用寿命。
    3. 灵活性强: 支持多种电路数量和镀层类型,适应不同应用场景的需求。
    4. 易于安装: 设计符合标准PCB安装要求,便于快速组装。

    应用案例和使用建议


    C-GRID III Dual Row Straight Shrouded Header 可用于多种电子设备中,如服务器主板、工业控制设备、医疗设备和汽车电子系统等。在实际使用中,建议按照手册提供的装配指南进行操作,以确保最佳性能。例如,在组装时应注意保持针脚对准孔位,避免弯曲或损坏针脚。

    兼容性和支持


    - 兼容性: C-GRID III Dual Row Straight Shrouded Header 与大多数标准PCB板兼容。对于特殊的定制需求,可以联系制造商获取支持。
    - 支持和维护: 制造商提供全面的技术支持和售后保障,包括产品选型指导、安装技术支持和质量保证服务。

    常见问题与解决方案


    1. 问题: 针脚在安装过程中发生弯曲。
    - 解决方案: 使用专用工具进行安装,确保针脚对准孔位,避免用力过猛导致弯曲。
    2. 问题: 连接器与PCB孔不匹配。
    - 解决方案: 确认所选型号与所需安装的PCB规格一致,必要时可调整PCB孔径。
    3. 问题: 连接不稳定。
    - 解决方案: 检查安装过程是否有松动或未完全插入的情况,确保所有连接器都已牢固安装。

    总结和推荐


    C-GRID III Dual Row Straight Shrouded Header 是一款高性能、高可靠性的电子连接器,适用于各种复杂和严苛的应用环境。它的多种电路数量选择和镀层类型使其具有广泛的适用性。总体而言,我们强烈推荐这款产品给需要稳定可靠的电路连接解决方案的用户。

901301206参数

参数
防护等级 -
间距-配接 2.54mm
针脚数 6pin
触头镀层 - 配接
额定电流 3A
颜色 黑色
类型 Header,Latch Holder
排数 2
触头镀层厚度 - 配接 380nm
长*宽*高 10.34mm*9.7536mm*9.75mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘
