901303226

厂牌: MOLEX

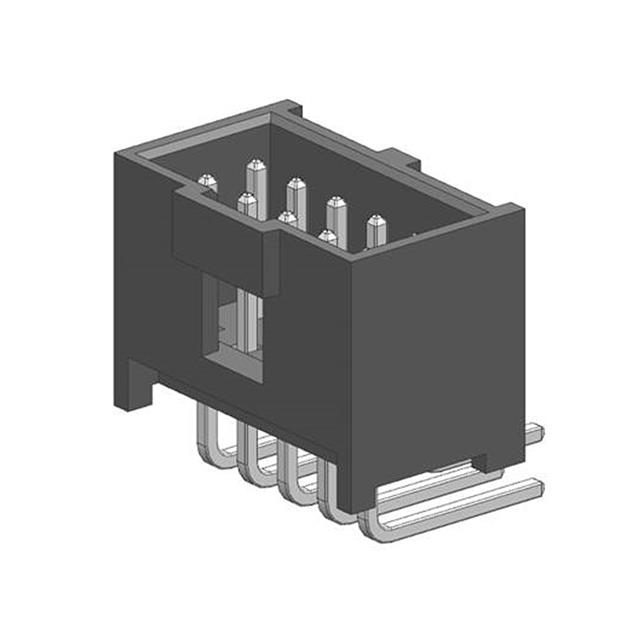

产品描述: Molex 2.54mm间距26p双排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: H-901303226
供应商: Heilind
标准整包数: 2880
MOLEX 矩形连接器 - 针座 - 公插针 901303226

901303226概述


    产品简介


    本产品为MOLEX C-GRID III 双排直插式屏蔽插座(C-Grid III Dual Row Straight Shrouded Header)。这类电子元器件主要用于需要高密度连接的应用场合,如计算机、通信设备及工业控制系统等。其设计允许在紧凑的空间内实现可靠的电气连接。

    技术参数


    - 电路尺寸(CKT DIM)
    - A 尺寸:范围从5.08 mm到90.96 mm,对应电路大小为6到68。
    - B 尺寸:范围从0.200 mm到3.000 mm,表示针脚之间的间距。
    - C 尺寸:范围从0.392 mm到3.492 mm,代表插座孔径的大小。

    - 材料
    - 针脚材料:直径为0.65 mm的方形黄铜丝。
    - 座体材料:含有15%玻璃纤维填充的聚酯树脂,具有UL 94 V-0阻燃等级,颜色为黑色。
    - 镀层选项
    - 类型A:最小3.0微米的锡镀层覆盖在1.27微米至2.54微米的镍镀层上。
    - 类型E:选择区域内的0.38微米金镀层和3.0微米锡镀层,整体镀镍。
    - 类型F:选择区域内0.76微米金镀层和3.0微米锡镀层,整体镀镍。
    - 类型G:选择区域内0.05至0.10微米金镀层闪镀,3.0微米锡镀层,整体镀镍。
    - 推荐PCB厚度:1.60 mm至2.4 mm。

    产品特点和优势


    - 高密度连接:双排设计允许在有限空间内实现大量电连接,提高电路板的布线灵活性。
    - 屏蔽性能:独特的屏蔽设计可有效防止电磁干扰,确保信号传输的可靠性。
    - 广泛的应用范围:适用于各种需要高密度、高性能连接的应用场合,如数据中心、网络交换机等。
    - 可靠的设计:采用高品质材料,提供长时间的使用寿命。

    应用案例和使用建议


    - 应用案例:数据中心机房的服务器、网络设备的信号传输,通过使用此类插座可以大大提升系统的稳定性和扩展能力。
    - 使用建议:在组装过程中,建议严格按照手册上的推荐孔径和装配步骤进行操作,以确保良好的接触和稳定性。另外,安装时需注意防止外部污染,以确保电气性能的长期稳定性。

    兼容性和支持


    - 兼容性:该产品兼容标准PCB设计,可轻松集成到现有系统中。不同型号的插座可与对应的电缆端子连接,以适应不同的应用需求。
    - 技术支持:制造商提供详细的技术文档和组装指南,并对特定客户的应用场景提供技术支持。

    常见问题与解决方案


    1. Q: 为什么我组装后的连接不稳定?
    - A: 检查是否按照推荐的PCB厚度和孔径进行装配。如果孔径过大,可能会导致插座固定不牢。
    2. Q: 连接处信号传输不稳定如何解决?
    - A: 确保装配时无外部污染。如果存在污染,应清洁接触面并重新装配。
    3. Q: 如何确认镀层是否符合要求?
    - A: 使用显微镜检查金镀层厚度。如果发现不符合规格,可联系供应商更换产品。

    总结和推荐


    综上所述,MOLEX C-GRID III 双排直插式屏蔽插座是一款性能优越的产品,尤其适用于需要高密度连接的应用场景。其设计注重信号完整性、可靠性及易用性,使得它成为行业内领先的连接解决方案之一。强烈推荐给需要高密度连接且对信号传输稳定性有高要求的客户。

901303226参数

参数
颜色 黑色
针脚数 26pin
触头镀层 - 配接
间距-配接 2.54mm
排数 2
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 380nm
类型 Header,Latch Holder
长*宽*高 35.74mm(长度)*9.75mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901303226厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901303226数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901303226 901303226数据手册

901303226封装设计

查看详情并下载
Symbol
Footprint
3D Model
