901200770

厂牌: MOLEX
产品描述: Molex 2.54mm间距10p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: MX-90120-0770
供应商: TME
标准整包数: 1

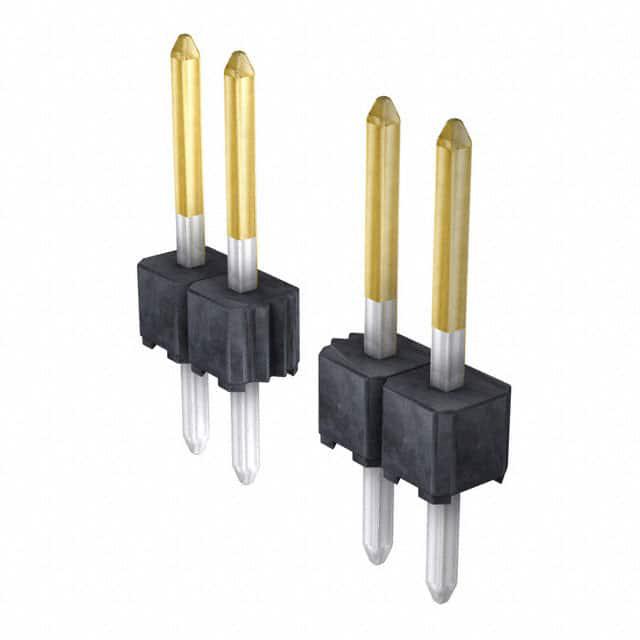

MOLEX 矩形连接器 - 针座 - 公插针 901200770

901200770概述

    电子元器件产品技术手册

    产品简介


    本文档描述的是单排直插式针座连接器(Single Row Straight Pin Header),属于电子元器件类产品。该产品广泛应用于各种电子电路中,如计算机接口、工业控制设备、通信系统和消费电子等领域。通过提供可靠的连接解决方案,它确保了不同组件之间的有效电信号传输。

    技术参数


    | 参数名称 | 规格 |

    | 产品类型 | 单排直插式针座连接器 |
    | 引脚间距 | 2.54mm(0.100英寸) |
    | 引脚直径 | 0.650mm(0.0255英寸) |
    | 针座长度 | 依据具体型号而定 |
    | 插入力 | ≤10N |
    | 材料 | 铜合金,玻璃纤维增强聚酯树脂 |
    | 表面处理 | 选择镀金(A/E/F/G)选项 |
    | 额定电流 | ≤3A |
    | 工作温度范围 | -40°C 至 +105°C |

    产品特点和优势


    - 高可靠性:通过严苛的环境测试,保证在不同条件下的稳定性。
    - 多样化选择:多种插头和插槽组合可供选择,以适应不同的应用需求。
    - 易于安装:提供标准尺寸,便于快速安装和更换。
    - 优质材料:选用高品质铜合金及玻璃纤维增强聚酯树脂,确保长期耐用性。
    - 环保设计:符合RoHS和Reach标准,减少对环境的影响。

    应用案例和使用建议


    该产品常见于计算机扩展卡、打印机接口和电源板中。对于需要高密度连接的应用,推荐使用多行针座连接器,例如1X10到1X40的不同型号,可根据实际需求选择合适的尺寸和配置。
    使用建议:
    1. 环境适应性:确保在设计阶段考虑极端环境因素,如高温或低温。
    2. 布线规划:在印刷电路板上合理规划引脚布局,以避免信号干扰。
    3. 焊接温度:严格按照制造商的建议进行焊接,避免过高的焊接温度造成损坏。

    兼容性和支持


    该单排直插式针座连接器具有良好的兼容性,可与多种标准电子组件配套使用。制造商提供了全面的技术支持,包括产品手册、在线FAQ、样品服务以及技术支持热线。如果需要进一步的信息或定制需求,建议直接联系制造商获取更多帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 引脚断裂 | 更换新的针座连接器 |
    | 接触不良 | 清理引脚表面并重新焊接 |
    | 焊接不牢 | 确保焊接温度和时间适宜 |
    | 插入阻力过大 | 检查引脚是否有变形现象 |

    总结和推荐


    综上所述,这款单排直插式针座连接器凭借其高性能和高可靠性,在多个领域内拥有广泛的应用。它的多样性和易用性使其成为许多电子设备的理想选择。尽管成本稍高于某些低成本替代品,但其提供的长期可靠性和技术支持值得肯定。因此,强烈推荐使用该产品,特别是在需要高性能连接解决方案的应用场合。
    如果您对特定型号或详细信息有任何疑问,欢迎咨询专业技术人员。

901200770参数

参数
类型 Breakaway,Header,Push-Pull
防护等级 -
额定电流 3A
针脚数 10pin
排数 1
触头镀层厚度 - 配接 380nm
颜色 黑色
触头镀层 - 配接
间距-配接 2.54mm
长*宽*高 25.4mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,托盘

901200770厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200770数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200770 901200770数据手册

901200770封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.726 ¥ 19.0632
50+ $ 1.704 ¥ 14.3988
80+ $ 1.548 ¥ 12.5356
250+ $ 1.26 ¥ 10.2034
375+ $ 1.188 ¥ 9.6203
库存: 75
起订量: 23 增量: 0
交货地:
最小起订量为:10
合计: ¥ 190.63
