22288161

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 16pin 4A 2.54μm 锡 黑色 通孔安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 22288161

22288161概述

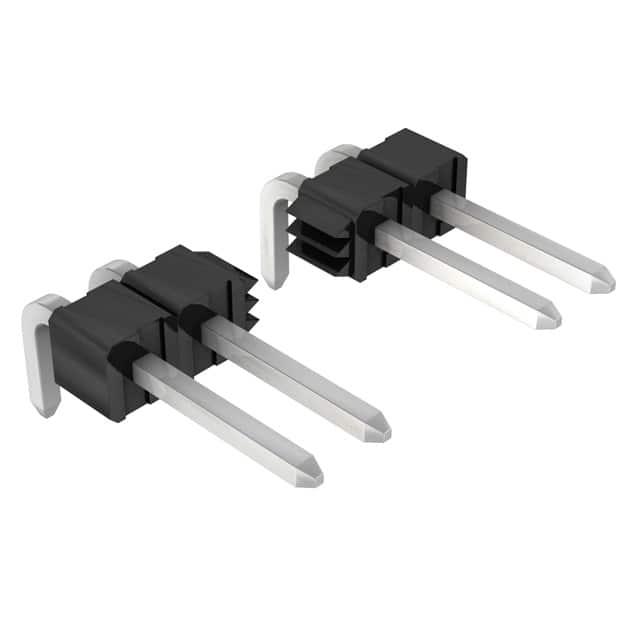

    KK 100 Header Assembly Flat Right Angle Breakaway

    1. 产品简介


    产品类型:
    - KK 100 Header Assembly 是一种直角平扁式断开连接器,专为高可靠性电路设计而生。
    主要功能:
    - 支持高达2到36个电路的连接;
    - 配备金属针脚和焊锡尾部,适用于多种电路板上的焊接安装;
    - 包括非可弯曲针脚和背板,提供了多种配置以满足不同需求。
    应用领域:
    - 广泛应用于通信、计算机、工业自动化、消费电子、医疗设备等领域,特别是在需要可靠连接的电路板上。

    2. 技术参数


    - 材料: 玻璃填充尼龙(UL94V-0),黑色
    - 表面处理: 154、208、228三种选型,包括整体镀锡、镍下镀层及选择性金镀层等。
    - 长度与尺寸: 针脚长度范围为0.550英寸至0.645英寸;焊接尾部长度为0.120英寸。
    - 接触电路数: 2-36个电路。
    - 安装方式: 通过焊锡固定在电路板上。
    - 兼容性: 适用于厚度为1.57mm/0.062英寸的印刷电路板(PCB)。
    - 插拔力: 针脚的插拔力大于等于3磅。

    3. 产品特点和优势


    - 高可靠性: 制造材料为玻璃填充尼龙,具有优良的耐热性和机械强度。
    - 多功能配置: 可选择不同的表面处理方法(如镀锡、镀金),以适应不同的应用需求。
    - 灵活设计: 可提供非弯曲针脚和背板选项,便于根据具体项目进行调整。
    - 易于装配: 设计使得安装简单且快捷,适合大批量生产。

    4. 应用案例和使用建议


    应用案例:
    - 一个典型的例子是在工业自动化系统中用于连接传感器和执行器的电路板,这些系统需要长期稳定可靠的连接来保证操作的安全性和准确性。

    使用建议:
    - 在组装过程中要确保每个针脚完全插入并焊接牢固,避免出现虚焊的情况。
    - 对于涉及多种表面处理的电路板,应该提前了解所使用的特定型号,以便准确选择。

    5. 兼容性和支持


    - 兼容性: 这款产品专门针对1.57mm/0.062英寸厚的PCB设计,确保了良好的电气和机械性能。
    - 支持: 厂家提供详尽的技术文档、产品指南和支持服务,帮助客户正确使用和维护该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 针脚弯曲 | 使用合适的工具,在组装前仔细检查和校正针脚。 |
    | 插拔力不足 | 确保所有组件已正确安装,并按照制造商的要求使用适当的焊接工艺。 |

    7. 总结和推荐


    总体来说,KK 100 Header Assembly是一款高度可靠且多用途的电子连接器,特别适合需要高可靠性连接的应用场景。凭借其卓越的设计灵活性和耐用性,它在市场上具有很强的竞争优势。我们强烈推荐给需要此类产品的工程师和采购人员。

22288161参数

参数
排数 1
类型 Breakaway,Header,Push-Pull
颜色 黑色
额定电流 4A
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 2.54μm
针脚数 16pin
间距-配接 2.54mm
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22288161厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22288161数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22288161 22288161数据手册

22288161封装设计

查看详情并下载
Symbol
Footprint
3D Model
