0022112038

厂牌: MOLEX
产品描述: 3pin 2.54mm 1 Friction Lock,Header 4A 760nm 金 白色 通孔安装 7.62mm(长度)*6.35mm(高度)
供应商型号:
供应商:
标准整包数: 0

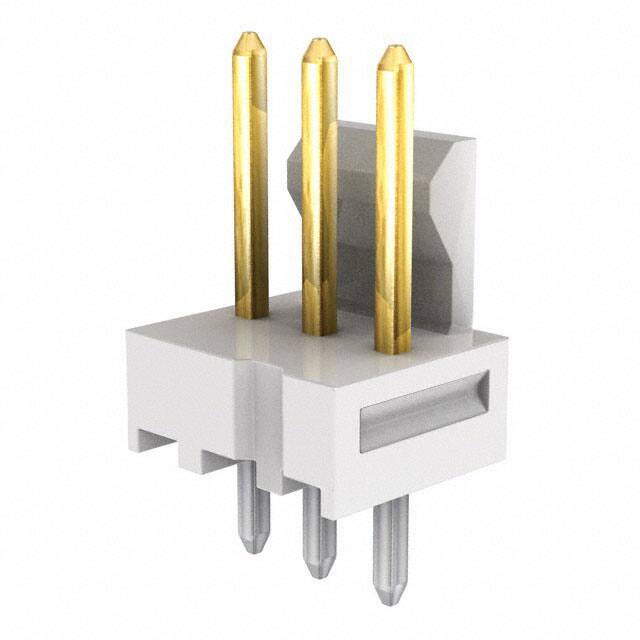

MOLEX 矩形连接器 - 针座 - 公插针 0022112038

0022112038概述


    产品简介


    KK 100 Header Assembly是一款摩擦锁实心体连接器组件,广泛应用于电子设备的信号传输和电源连接。这类连接器因其耐用性和可靠性而备受青睐,适用于多种领域,如工业控制、通信系统、汽车电子及医疗设备等。

    技术参数


    以下是KK 100 Header Assembly的技术规格及关键性能参数:
    - 针数:多种规格,包括42663-0306 或 2766-1(222)
    - 针长:L .560 / (14.22) mm
    - 对接长度:M .295 / (7.49) mm
    - 尾部厚度:P .140 / (3.56) mm
    - 整体厚度:.135 / (3.43) mm
    - 包装:散装(BULK)
    - 工作温度范围:一般情况下为-40°C 至 +85°C
    - 绝缘电阻:≥100 MΩ
    - 耐压:≥500 VAC

    产品特点和优势


    - 高可靠性:采用摩擦锁设计,确保连接稳定可靠,避免因振动或冲击导致的松动。
    - 易安装性:结构紧凑,易于插拔,操作方便。
    - 宽温度范围:适应各种恶劣环境,能够在极端条件下保持性能稳定。
    - 兼容性强:支持多型号规格,满足不同应用场景的需求。

    应用案例和使用建议


    KK 100 Header Assembly常用于以下场景:
    - 工业自动化:应用于工业机器人、PLC控制系统中。
    - 通信设备:适合用于基站、路由器等通信设备的内部连接。
    - 汽车电子:可用作车载ECU(电子控制单元)的连接器。
    - 医疗设备:保障医疗仪器的高效、稳定运行。
    使用建议:
    - 在选择规格时需根据具体的应用场景确定所需的针数和针长。
    - 安装过程中需注意连接器与插座的匹配度,确保良好的接触效果。
    - 需定期检查连接器的磨损情况,必要时更换以保证系统的稳定运行。

    兼容性和支持


    KK 100 Header Assembly具有广泛的兼容性,可以与多种型号的电缆尾部相匹配,且在不同的安装环境中均有良好的表现。制造商提供详细的使用手册和技术支持,对于用户常见的安装、使用问题均提供了详尽的解答和指导。

    常见问题与解决方案


    1. 问题:无法顺畅插入或拔出
    - 解决方案:检查插针是否有弯曲变形,确保插头与插座对齐后进行插入。
    2. 问题:接触不良导致信号不稳定
    - 解决方案:检查针脚是否清洁无氧化,适当施加润滑剂后再行测试。
    3. 问题:耐压不足
    - 解决方案:确认所选型号是否符合应用场景要求,必要时选用更高规格的连接器。

    总结和推荐


    KK 100 Header Assembly以其卓越的稳定性和广泛的应用范围成为市场上备受推崇的连接器之一。它在多个领域的优异表现和稳定的电气特性,使其成为众多电子设备的理想选择。综上所述,我强烈推荐此款连接器给需要高性能、可靠连接的客户。

0022112038参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 4A
防护等级 -
颜色 白色
类型 Friction Lock,Header
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
长*宽*高 7.62mm(长度)*6.35mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0022112038厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022112038数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022112038 0022112038数据手册

0022112038封装设计

查看详情并下载
Symbol
Footprint
3D Model
