878333420

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 34pin 2A 380nm 金 黑色 通孔安装 6.2992mm(宽度)
供应商型号: 878333420
供应商: 云汉优选
标准整包数: 10

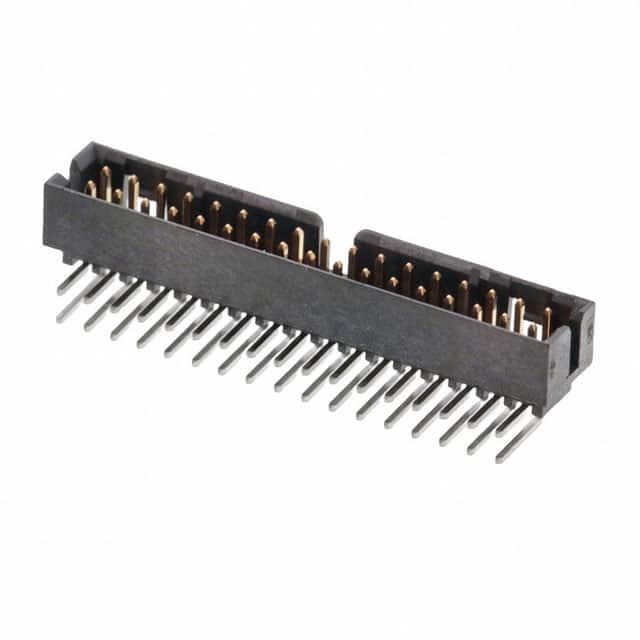

MOLEX 矩形连接器 - 针座 - 公插针 878333420

878333420概述

    Milli-Grid 2mm Dual Row Shrouded Headers

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers是专为高可靠性连接而设计的电子元器件。它们包括垂直插件式(MGrid Headers (Vertical) 87831系列)、表面贴装式(MGrid Headers (SMT) 87832系列)和直角引脚式(MGrid Headers (R/A) 87833系列)三种型号。这些系列产品能够与Molex公司的Milli-Grid 2mm Grid Wire to Board Connector, Crimp Receptacle Housing, 51110系列和Crimp Terminal, 50394系列等配件完美匹配。此外,它们还支持2mm Milli-Grid Dual Row IDT, 87568系列。

    2. 技术参数


    - 电压:125 V
    - 电流:最大2.00安培
    - 工作温度范围:-55°C到+105°C
    - 非工作温度范围:-55°C到+105°C
    - 绝缘电阻:最低1000兆欧姆(通过MIL-STD-1344A方法3003.1进行测试)
    - 介电强度:相邻端子之间耐压1000 Vrms,持续1分钟,无击穿
    - 针/终端保持力(在插件内):每针至少850克(在焊接前)

    3. 产品特点和优势


    Milli-Grid 2mm Dual Row Shrouded Headers的主要特点是其卓越的电气性能和机械稳定性。产品采用高可靠性材料制成,确保长期使用的稳定性和耐用性。特别是,它们能在极端环境条件下正常工作,适应-55°C到+105°C的工作温度范围。这种广泛的温度适应能力使其非常适合于汽车、航空航天、工业控制等多个领域的应用。

    4. 应用案例和使用建议


    这些连接器广泛应用于汽车电子系统、航空电子设备和工业自动化等领域。例如,在汽车电子系统中,它们可以用于电池管理系统、传感器和执行器之间的连接。在工业自动化中,它们可以作为复杂的控制系统中的信号传输节点。
    使用建议方面,鉴于连接器的材料具有吸湿性,存储和处理时应遵循制造商的指导,以避免因水分吸收导致的塑料外壳起泡。在实际操作中,建议在连接器拆封后的48小时内使用完毕,或者在环境温度和湿度不超过30°C和60% RH的情况下存储。如果已暴露于不利条件,则应在125°C下烘烤3至5小时后再使用。

    5. 兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers与Molex公司生产的多种产品兼容,如Milli-Grid 2mm Grid Wire to Board Connector系列和2mm Milli-Grid Dual Row IDT系列。制造商提供了详尽的技术支持和维护信息,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    在使用过程中可能会遇到一些常见问题,如连接不良、信号干扰等。以下是几种可能的解决方案:
    - 连接不良:检查连接器是否正确安装,并确保所有引脚都与对应的插座完全对接。
    - 信号干扰:确认电线布局合理,避免不必要的电磁干扰源靠近连接器。

    7. 总结和推荐


    综上所述,Milli-Grid 2mm Dual Row Shrouded Headers凭借其优异的电气性能、广泛的温度适应范围以及高可靠性的材料,成为电子设备中不可或缺的关键部件。特别是对于那些需要在极端环境下工作的应用来说,这些连接器是理想的选择。因此,我们强烈推荐在各种复杂和关键的应用场合中使用Milli-Grid 2mm Dual Row Shrouded Headers。

878333420参数

参数
触头镀层厚度 - 配接 380nm
颜色 黑色
触头镀层 - 配接
类型 Header,Latch Holder
针脚数 34pin
间距-配接 2mm
额定电流 2A
排数 2
防护等级 -
长*宽*高 6.2992mm(宽度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878333420厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878333420数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878333420 878333420数据手册

878333420封装设计

查看详情并下载
Symbol
Footprint
3D Model
