901362302

厂牌: MOLEX
产品描述: Molex 2.54mm间距2p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: Q-901362302
供应商: 期货订购
标准整包数: 1352
MOLEX 矩形连接器 - 针座 - 公插针 901362302

901362302概述

    电子元器件产品技术手册解析

    产品简介

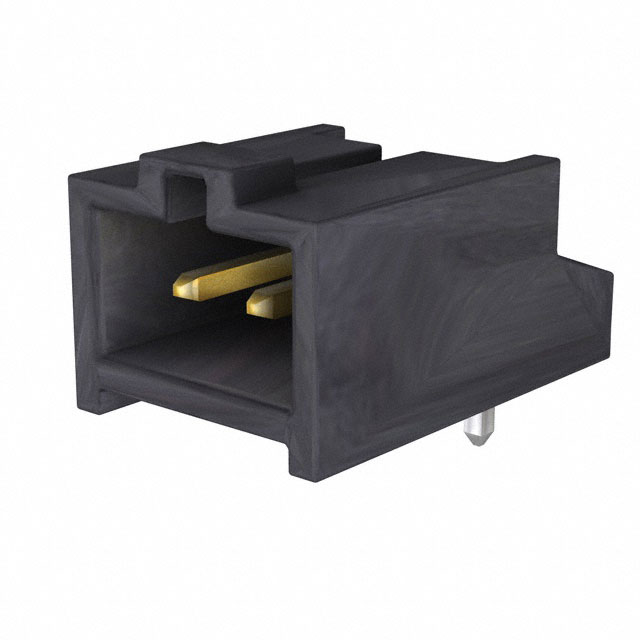

    C-Grid III Header(产品型号:0901362302) 是一款用于信号和线板连接的高性能互连系统。它属于 C-Grid III 系列 互连系统,主要用于线对板连接,广泛应用于通信设备、工业自动化、计算机硬件等领域。

    技术参数


    - 电路数:2个
    - 接插次数:最大2次
    - 颜色:树脂黑色
    - 可燃性等级:94V-0
    - 材料:接触针体采用黄铜,表面镀金;焊接点采用锡
    - 引脚长度:2.90毫米
    - 间距:2.54毫米
    - 最小电镀厚度:接触部分0.762微米,焊接端3.048微米
    - 温度范围:工作温度范围为-55°C 至 +125°C
    - 认证:通过了 CSA LR19980 和 UL E29179 认证

    产品特点和优势


    - 独特的锁定机制:设计有锁定结构,确保与连接器的稳定结合。
    - 宽泛的工作温度范围:-55°C 至 +125°C 的工作温度范围,适应各种严苛的工业环境。
    - 高可靠性:选用优质黄铜材质并进行镀金处理,提高了电接触的可靠性和寿命。
    - 抗干扰能力强:全封闭设计增强了抗电磁干扰的能力。
    - 符合RoHS标准:绿色环保材料,满足严格的环保要求。

    应用案例和使用建议


    C-Grid III Header 可广泛应用于多种应用场景,例如:
    - 通信设备中的信号传输;
    - 工业自动化控制系统中的数据交换;
    - 计算机硬件中的内部连接。
    使用建议:
    - 在安装过程中,要特别注意引脚的方向,避免反向插入导致短路或损坏。
    - 确保连接器周围无任何杂物,避免影响正常工作。
    - 定期检查连接器的状态,及时更换磨损严重的部件以保持最佳性能。

    兼容性和支持


    - 兼容性:此产品与 90123 C-Grid III Modular Crimp Housing 和 90156 C-Grid III Crimp Housing 具有良好的兼容性。
    - 厂商支持:提供详细的产品文档和用户指南,并设有技术支持团队解答相关疑问。

    常见问题与解决方案


    1. 无法成功插拔连接器
    - 检查锁定机构是否已正确解锁。
    - 检查是否有异物阻碍连接器正常移动。
    2. 温度过高
    - 检查是否超过了产品的最高工作温度。
    - 确认散热条件良好,尤其是在密闭空间内使用时。
    3. 电接触不良
    - 清理引脚上的污渍或氧化层。
    - 检查引脚是否安装到位,确保与插座充分接触。

    总结和推荐


    C-Grid III Header 是一款高度可靠的互连系统,其优良的设计和卓越的性能使其成为各种应用场景下的理想选择。尤其是其宽泛的工作温度范围、强大的抗干扰能力和高效的电气性能,使其在市场上具有很强的竞争优势。因此,强烈推荐使用 C-Grid III Header 来提升系统的稳定性和可靠性。
    如果您对更多技术细节感兴趣,请访问 Molex 官方网站 获取最新资料和技术支持。

901362302参数

参数
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 760nm
排数 1
触头镀层 - 配接
颜色 黑色
类型 Header,Latch Holder
针脚数 2pin
间距-配接 2.54mm
长*宽*高 8.43mm*7.2136mm*7.21mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901362302厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901362302数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901362302 901362302数据手册

901362302封装设计

查看详情并下载
Symbol
Footprint
3D Model
