901200763

厂牌: MOLEX

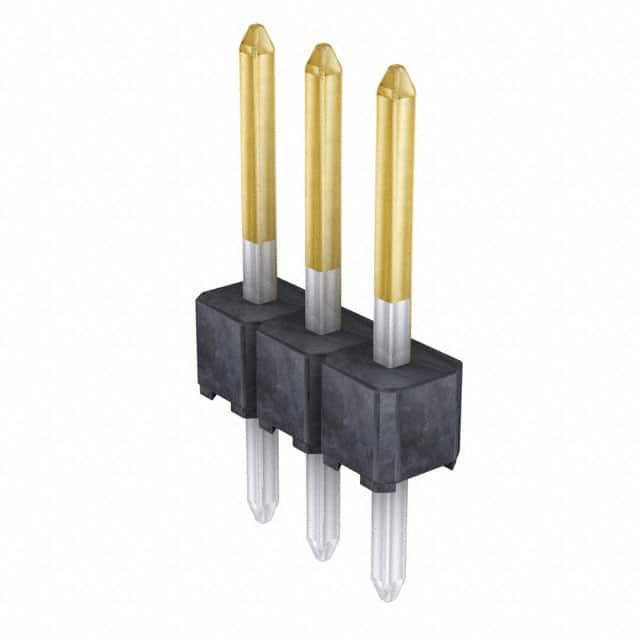

产品描述: Molex 2.54mm间距3p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: AV-A-901200763
供应商: Avnet
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 901200763

901200763概述


    产品简介


    本文档介绍的是Molex公司生产的单排直插式引脚头(Single Row Straight Pin Header),这是一种用于印刷电路板(PCB)的连接器。这种电子元器件的主要功能是实现电子线路间的电连接,通过焊接等方式固定在PCB上。该产品广泛应用于各类消费电子、工业自动化、通讯设备以及计算机硬件等领域。

    技术参数


    以下是从技术手册中提取出的技术规格、性能参数、电气特性和工作环境等关键信息:
    - 尺寸和规格:A列(孔位间距)为2.54mm(0.100英寸),B列(孔间距)根据不同的型号有所不同,范围在2.54mm至101.6mm之间。
    - 公差:角精度公差为±3.0°。
    - 材料:主体采用15%玻璃填充聚酯材料制造,符合UL 94V-0阻燃标准,颜色为黑色。
    - 金镀层厚度:三种镀金选项可供选择(Type A、E、F、G),镀金厚度分别为3.00µm、0.38µm、0.76µm和0.05-0.10µm。
    - 焊接孔:建议的PCB焊盘孔径为0.15mm(0.006英寸)。

    产品特点和优势


    - 可靠性高:该产品经过严格的测试和验证,确保其在各种复杂环境中依然能够保持良好的连接性能。
    - 适用范围广:适用于不同类型的PCB板,可以适应多种不同的应用需求。
    - 易于安装和维护:采用单排设计,使得安装和后期维护更为便捷。
    - 耐用性强:产品采用了高品质材料,并且进行了金镀处理,从而提高了其耐腐蚀性和使用寿命。

    应用案例和使用建议


    应用案例:在工业控制领域中,该产品被广泛应用于机器视觉系统、传感器接口、信号传输等多个环节。在通信设备方面,例如路由器和交换机中也常常用到此类连接器。
    使用建议:
    - 在使用过程中,建议严格按照推荐的焊盘孔径进行操作,以保证焊接质量。
    - 由于部分型号提供了不同的金镀层选项,选择合适的镀金类型有助于延长产品的使用寿命。

    兼容性和支持


    该产品支持多种不同类型的PCB板材,并且与市场上常见的工业标准兼容。Molex公司为客户提供全面的技术支持和服务,包括样品申请、技术支持以及售后服务等。

    常见问题与解决方案


    问题1:焊接后连接不稳定。
    - 解决方案:检查焊接孔是否符合要求,确认焊接过程中温度和时间控制得当。
    问题2:接触电阻大。
    - 解决方案:确保选用适当的金镀层厚度,以提高导电性能。
    问题3:无法正确识别产品编号。
    - 解决方案:参考文档中的详细编号对照表,确保准确无误。

    总结和推荐


    综上所述,Molex公司的单排直插式引脚头凭借其稳定可靠的性能、广泛的适用范围以及友好的安装维护体验,成为许多行业用户的首选。对于需要高度可靠连接的应用场景,强烈推荐使用该产品。不过,具体选择哪一种型号时,还需根据实际应用需求来确定,特别是金镀层的选择,以达到最佳的效果。

901200763参数

参数
类型 Breakaway,Header,Push-Pull
排数 1
针脚数 3pin
触头镀层厚度 - 配接 380nm
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
额定电流 3A
防护等级 -
长*宽*高 7.62mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,托盘

901200763厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200763数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200763 901200763数据手册

901200763封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
202+ $ 0.6871 ¥ 6.0809
604+ $ 0.659 ¥ 5.8324
750+ $ 0.6234 ¥ 5.5172
1500+ $ 0.5723 ¥ 5.065
2770+ $ 0.5284 ¥ 4.6764
3000+ $ 0.4964 ¥ 4.3929
4955+ $ 0.4777 ¥ 4.228
5000+ $ 0.4531 ¥ 4.0102
9286+ $ 0.4361 ¥ 3.8598
库存: 5116
起订量: 247 增量: 1
交货地:
最小起订量为:202
合计: ¥ 1228.34
