0026486154

厂牌: MOLEX
产品描述: 15pin 3.96mm 1 Breakaway,Friction Lock,Header 5A 1.52μm 锡 黑色 通孔安装 58.29mm(长度)*22.17mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 0026486154

0026486154概述


    产品简介

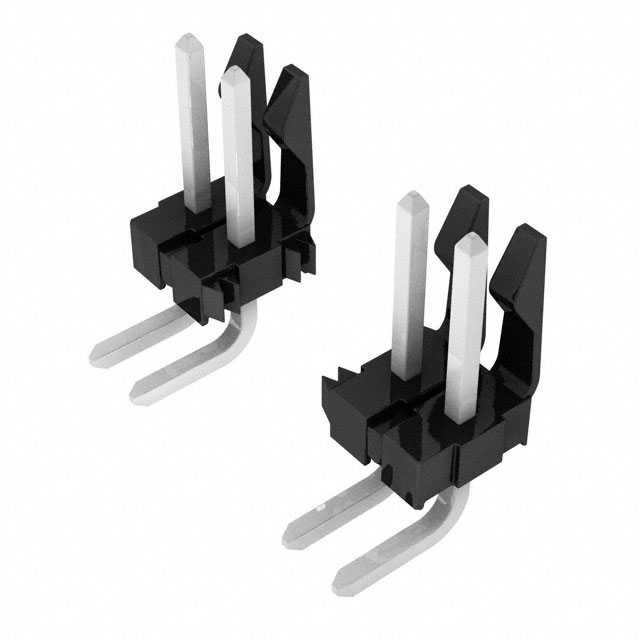

    本产品为KK系列156型引脚装配件(Header Assembly),采用摩擦锁紧设计,提供易折断开式右角接口。该产品广泛应用于电子电路板、通信设备及各类嵌入式系统中,主要用于连接和固定电路板组件。主要特征包括高强度、良好的导电性和优良的热稳定性。

    技术参数


    - 引脚材料:引脚由黄铜制成,外壳采用阻燃聚酯(94V-0级),表面黑色模制。
    - 镀层选择:多种镀层可供选择,包括整体锡(Tin)镀层、重新熔融后平滑锡(Relowed Matte Tin)镀层、选金(Select Gold)镀层及选锡(Select Tin)镀层。
    - 镀层规格:根据不同的镀层选择,镀层厚度范围如下:
    - 整体锡镀层:最小0.00254mm(0.000100英寸),最大0.00127mm(0.000050英寸)
    - 重新熔融平滑锡镀层:最小0.00152mm(0.000060英寸),最大0.00127mm(0.000050英寸)
    - 选金镀层:最小0.00038mm(0.000015英寸)
    - 选锡镀层:最小0.00254mm(0.000100英寸)
    - 引脚长度:1.100英寸(27.94毫米)
    - 引脚弯曲高度:0.213英寸(5.41毫米)
    - 引脚接触长度:0.450英寸(11.43毫米)
    - 引脚与板尾连接长度:0.212英寸(5.38毫米)

    产品特点和优势


    1. 高强度连接:通过摩擦锁紧设计提供稳定可靠的连接,可在一定程度上抵抗振动。
    2. 高可靠性:通过多项测试验证,确保在不同环境下均能可靠工作。
    3. 灵活性强:引脚可以根据需要进行弯曲和裁剪,适应不同电路布局的需求。
    4. 多镀层选项:提供多种镀层选择,以满足不同的电气性能需求。
    5. 易于安装和拆卸:引脚与板尾连接牢固,但在必要时可以轻易拆卸。

    应用案例和使用建议


    - 应用案例:该产品在工业控制、电信网络及家用电器等多种场合均有广泛应用。例如,在一个家用空调控制系统中,使用该产品来连接主控板与传感器模块。
    - 使用建议:在安装过程中,需注意避免过度弯曲引脚,以免造成损伤。同时,应在引脚与电路板之间留有足够的空间,以防止在安装过程中造成损坏。

    兼容性和支持


    - 兼容性:该产品可以与其他标准引脚连接器兼容,便于与其他标准部件配合使用。
    - 支持和服务:制造商提供详细的技术文档和支持服务,包括在线帮助中心和热线电话,以便用户在安装和使用过程中获得及时的帮助。

    常见问题与解决方案


    - 问题一:引脚弯曲后无法正确插入电路板孔中。
    - 解决方案:适当调整弯曲角度,并使用专用工具帮助引导引脚进入孔位。
    - 问题二:引脚与电路板焊接时出现虚焊现象。
    - 解决方案:检查焊接温度和时间,确保符合规定要求;同时确认引脚镀层良好,无明显缺陷。
    - 问题三:引脚长时间使用后出现松动现象。
    - 解决方案:定期检查并清洁引脚接触部位,确保其处于最佳状态。

    总结和推荐


    总体而言,该产品以其出色的电气性能、耐用性和多样性镀层选择,成为市场上受欢迎的连接器之一。适用于各种苛刻的工作环境,且具有较高的性价比。鉴于其良好的适用性和广泛的用途,我们强烈推荐此产品作为首选连接器解决方案。

0026486154参数

参数
针脚数 15pin
间距-配接 3.96mm
排数 1
排距 -
额定电流 5A
类型 Breakaway,Friction Lock,Header
防护等级 -
触头镀层厚度 - 配接 1.52μm
触头镀层 - 配接
颜色 黑色
长*宽*高 58.29mm(长度)*22.17mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

0026486154厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0026486154数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0026486154 0026486154数据手册

0026486154封装设计

查看详情并下载
Symbol
Footprint
3D Model
