417920515

厂牌: MOLEX
产品描述: Friction Lock,Header 3.96mm 1 6pin 7A 380nm 金 通孔安装
供应商型号: Q-417920515
供应商: 期货订购
标准整包数: 1500

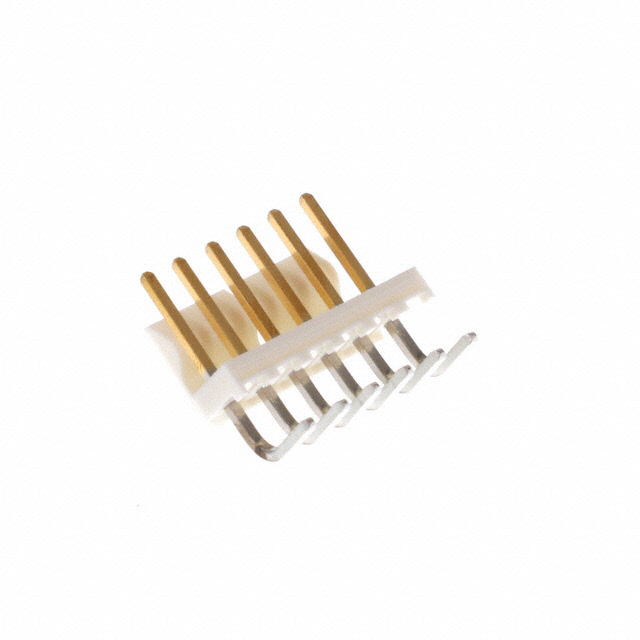

MOLEX 矩形连接器 - 针座 - 公插针 417920515

417920515概述

    KK 396 Header 技术手册

    1. 产品简介


    产品类型:KK 396 Header
    主要功能:提供电源连接的接线板插头
    应用领域:广泛应用于电子设备中的电源连接,如线到板连接

    2. 技术参数


    - 电流最大值:7.0A
    - 电压最大值:250V
    - 电路数量(已加载):6
    - 电路数量(最大):6
    - 镀层最小厚度(接合处):0.381µm
    - 镀层最小厚度(端子):2.540µm
    - 插拔次数:50次
    - 材料:本体为聚酯树脂,接合金属部分为黄铜
    - 接头位置:直角
    - PC尾长:3.96mm
    - 推荐PCB厚度:1.60mm
    - 材料:PCB连接件末端镀锡
    - 工作温度范围:见产品规范

    3. 产品特点和优势


    - 高可靠性:最多可达50次的插拔次数,确保长时间稳定连接。
    - 高载流能力:最大电流承载7.0A,适用于高功率应用。
    - 环境适应性强:采用防火等级达到94V-0的标准,能够在恶劣环境中保持稳定工作。
    - 安全特性:自带锁紧机构,确保在连接时稳固无误。

    4. 应用案例和使用建议


    应用案例:适用于各种工业自动化设备、医疗仪器及消费电子产品中的电源连接。
    使用建议:
    - 在安装过程中应确保插头完全插入插座,并通过锁紧机制进行固定,避免接触不良。
    - 定期检查插头和插座的磨损情况,如发现磨损严重应及时更换,以保证连接的安全性和可靠性。
    - 需注意PCB的设计应符合推荐厚度(1.60mm),并确保插头能够准确匹配。

    5. 兼容性和支持


    - 兼容性:此产品与KK 396系列的其他组件完全兼容,可以灵活搭配使用。
    - 支持与维护:厂商提供全面的技术支持和维护服务,具体信息可参考官方文档或联系技术支持。

    6. 常见问题与解决方案


    - 问题一:连接不稳定
    - 解决方案:检查插头和插座的清洁度,确保没有灰尘或异物堵塞;如果需要,重新进行锁紧操作。
    - 问题二:插拔次数超出寿命限制
    - 解决方案:定期检查插头和插座的状态,及时更换已磨损部件。
    - 问题三:电流承载不足
    - 解决方案:检查线路设计是否合理,确保连接点与线路匹配合适的电流。

    7. 总结和推荐


    综上所述,KK 396 Header凭借其高可靠性、稳定的载流能力和广泛的适用性,在电源连接领域具有显著的优势。它不仅能够满足大部分应用场景的需求,还具备良好的维护便利性和较长的使用寿命。因此,我们强烈推荐此产品作为高可靠性的电源连接解决方案。

417920515参数

参数
间距-配接 3.96mm
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
类型 Friction Lock,Header
颜色 -
额定电流 7A
防护等级 -
排数 1
针脚数 6pin
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装
