430452021

厂牌: MOLEX

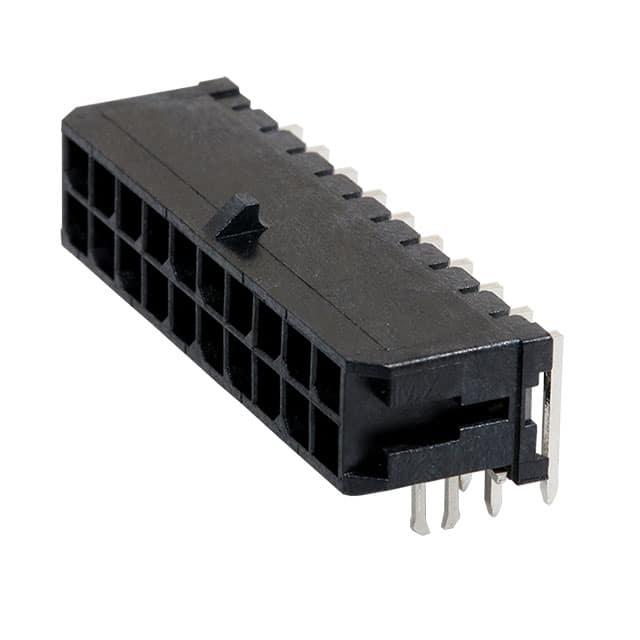

产品描述: Molex 3.0mm间距20p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: Q-430452021
供应商: 期货订购
标准整包数: 648
MOLEX 矩形连接器 - 针座 - 公插针 430452021

430452021概述


    产品简介


    Micro-Fit 双排连接器是一款高性能的线对板及线对线连接系统,适用于多种电气应用。其产品系列包括接插件(receptacle)、压接端子(crimp terminal)以及母头(plug)。这些连接器采用了18至30 AWG的多股绞合铜线进行连接,并通过压接技术实现牢固的连接。该系列连接器提供镀锡或镀金两种终端选项,以确保在恶劣环境中依然保持良好的电性能和机械稳定性。

    技术参数


    | 参数 | 描述 |

    | 额定电压(AC/DC) | UL: 350V;CSA: 600V;IEC: 250V |
    | 额定电流(单电路) | UL: 5A;CSA: 7A;IEC: 5A |
    | 接触电阻(初始) | ≤10毫欧 |
    | 绝缘电阻 | ≥1000兆欧 |
    | 耐压测试 | 500VAC,无击穿;漏电流<5mA |
    | 温度范围 | 工作温度:-40°C至+105°C;非工作温度:-40°C至+105°C |
    | 推荐电线尺寸 | 18AWG - 30AWG |
    | 导线载流量 | 取决于电路数量及终端温度上升,具体数值见表 |

    产品特点和优势


    Micro-Fit 双排连接器的主要优势在于其高可靠性、长寿命及广泛的适用范围。该系列连接器已经通过UL、CSA和IEC安全认证,可以在多种工业和消费电子应用中发挥重要作用。由于其独特的压接技术和材料选择,它能够在高温、潮湿、振动等极端环境下保持稳定的电气性能。此外,该系列产品还具备出色的接触电阻和绝缘电阻特性,能够有效避免信号干扰,提高系统的整体可靠性和抗噪能力。

    应用案例和使用建议


    应用案例
    Micro-Fit 双排连接器被广泛应用于汽车电子、工业自动化控制、通信设备、医疗仪器等领域。例如,在汽车电子中,它们用于引擎控制系统、车身网络系统和娱乐系统,确保信号传输稳定可靠。在工业自动化中,它们常用于PLC控制系统中的信号连接,保证工业过程中的数据传输准确性。
    使用建议
    为了确保最佳性能和使用寿命,建议在安装时严格遵守制造商的技术要求。特别是对于压接工具的选择,应根据具体情况选用合适的压接工具,以确保压接质量。同时,注意导线载流量的选择,避免因过载而导致的发热和损坏。在维护过程中,定期检查连接器的状态,及时更换磨损严重的部件,以维持系统的正常运行。

    兼容性和支持


    Micro-Fit 双排连接器具有良好的互换性和兼容性,可与其他标准电气组件一起使用。Molex公司为其提供了详细的产品技术支持文档和在线服务,用户可以通过官方网站获取详细的安装指南和技术支持。此外,公司还提供了专门的客户支持团队,以解决用户在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 连接器安装困难
    - 解决方法:确认连接器与电缆的尺寸匹配,使用正确的压接工具进行压接操作。
    2. 接触电阻过高
    - 解决方法:检查连接器的清洁度和紧固情况,必要时重新压接或更换新的连接器。
    3. 绝缘电阻下降
    - 解决方法:检查连接器周围环境是否有水分或污染物,确保连接器干燥清洁。

    总结和推荐


    总体来看,Micro-Fit 双排连接器凭借其卓越的电气性能、可靠的机械结构和广泛的应用范围,在多个行业中均展现出极高的性价比和市场竞争力。无论是对于原始设备制造商还是最终用户,它都是一款值得信赖的优质产品。强烈推荐该系列产品作为各种电子设备的首选连接解决方案。

430452021参数

参数
额定电流 8A
排数 2
触头镀层厚度 - 配接 1.52μm
针脚数 20pin
间距-配接 3mm
类型 Header,Locking Ramp
防护等级 -
触头镀层 - 配接
颜色 黑色
长*宽*高 34.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430452021厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452021数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452021 430452021数据手册

430452021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
648+ ¥ 8.1884
1296+ ¥ 7.9802
1944+ ¥ 7.772
库存: 6480
起订量: 648 增量: 648
交货地:
最小起订量为:648
合计: ¥ 5306.08
