444282201

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 22pin 8.5A 5.08μm 锡 黑色 通孔安装 11.9126mm(宽度)*18.71mm(高度)
供应商型号: Q-444282201
供应商: 期货订购
标准整包数: 672

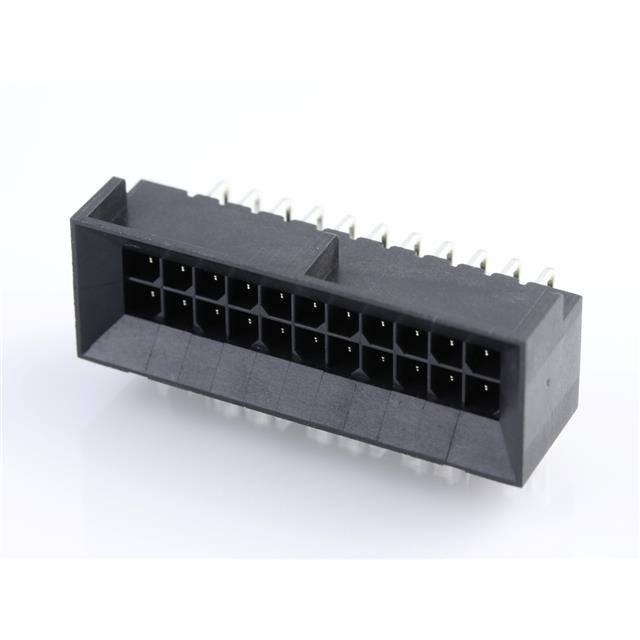

MOLEX 矩形连接器 - 针座 - 公插针 444282201

444282201概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款设计用于实现高可靠性连接的电子元器件产品。它适用于多种应用场合,包括工业自动化、医疗设备、电信系统等。该系列产品包括双排和单排的面板安装插头和插座,以及垂直式和直角式引脚头,能够提供稳定的电气连接和可靠的机械支撑。

    2. 技术参数


    - 连接类型:双排和单排面板安装插头和插座
    - 接触点材料:磷青铜(Crimp Terminals)
    - 额定电压和电流:
    - 双排插头和插座:250V/7A(UL/CSA)
    - 垂直式引脚头(系列44428、44764、45280):600V/5A(UL/CSA)
    - 环境温度范围:工作温度 -40°C 至 +105°C;非工作温度 -40°C 至 +105°C
    - 绝缘电阻:最小 1000 兆欧
    - 耐压:1 分钟内无击穿,漏电流 < 5 mA
    - 最大接触电阻:初始 10 毫欧姆,温度上升后 30°C 最大值
    - 插拔力:最大插入力 8.0 N(1.8 lbf),最小拔出力 2.4 N(0.5 lbf)
    - 抗振动和冲击:满足 EIA 364-28 和 机械冲击标准

    3. 产品特点和优势


    Micro-Fit (3.0) BMI Floating Connector System 的显著特点是:
    - 高电流承载能力,适用于各种高压低流应用
    - 高额定电压,可达600V,适合高压环境
    - 良好的机械强度,能够承受多次插拔而不降低性能
    - 能够在极端环境下稳定运行,包括高湿度和高低温环境
    - 多种型号选择,以适应不同应用需求

    4. 应用案例和使用建议


    Micro-Fit (3.0) BMI Floating Connector System 已广泛应用于多个行业,例如工业自动化设备、电信基站、医疗设备和汽车电子系统。例如,在工业自动化设备中,该产品可以作为机器与控制器之间的信号传输接口。在实际使用中,为了确保最佳性能,建议采取以下措施:
    - 在高温环境中使用时,注意导线选型和电流承载能力
    - 在震动或冲击环境中,确保连接稳固
    - 进行定期检查,以防止接触不良导致的故障

    5. 兼容性和支持


    Micro-Fit (3.0) BMI Floating Connector System 具备良好的兼容性,可以与多种设备和组件进行连接。制造商提供了全面的技术支持,包括产品培训、安装指南和售后支持服务。

    6. 常见问题与解决方案


    - 问题:连接器温度过高。
    - 解决方法:检查电线直径是否符合规格要求,减少电流负载,优化散热条件。
    - 问题:接触电阻过大。
    - 解决方法:确保连接稳固,清洁接头表面,检查是否有氧化现象。
    - 问题:插拔力不一致。
    - 解决方法:更换损坏的连接器,检查插针是否正确安装,适当调整装配工艺。

    7. 总结和推荐


    Micro-Fit (3.0) BMI Floating Connector System 是一款性能卓越、应用广泛的电子元器件产品。它具备出色的电流承载能力和高耐压性能,适用于多种严苛环境。考虑到其可靠性和兼容性,我们强烈推荐将其用于需要高稳定性和耐用性的应用场合。

444282201参数

参数
触头镀层厚度 - 配接 5.08μm
间距-配接 3mm
类型 Header,Push-Pull
防护等级 -
排数 2
颜色 黑色
额定电流 8.5A
针脚数 22pin
触头镀层 - 配接
长*宽*高 11.9126mm(宽度)*18.71mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘

444282201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444282201数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444282201 444282201数据手册

444282201封装设计

查看详情并下载
Symbol
Footprint
3D Model
