0757571441

厂牌: MOLEX
产品描述: 8pin 6mm 2 6mm 分离式,针座 17A 1.5μm 锡 黑色 通孔安装 14mm(长度)*9.6mm(高度)
供应商型号: WM15576-ND
供应商: Digi-Key
标准整包数: 1

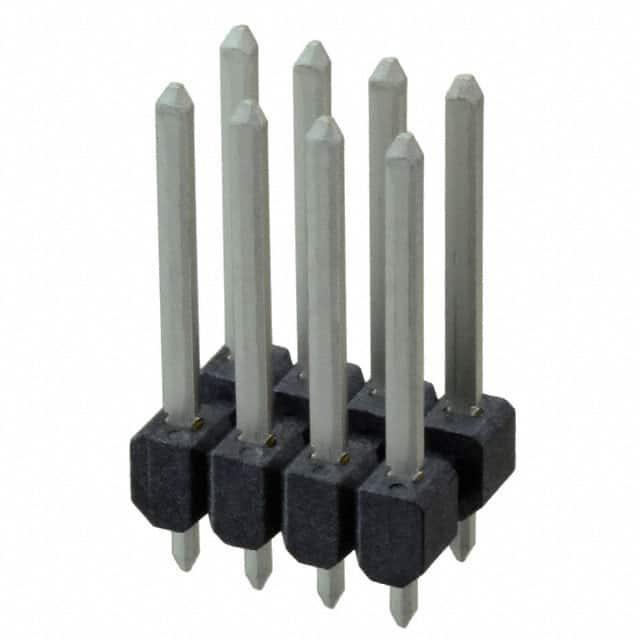

MOLEX 矩形连接器 - 针座 - 公插针 0757571441

0757571441概述

    MX150 双排垂直无屏蔽接头组件

    产品简介


    MX150双排垂直无屏蔽接头组件是一种高性能连接器,用于各种电路板布局。这类连接器主要应用于汽车电子、工业控制和通信设备等领域。它具有多种配置选项,可以根据不同需求选择不同的终端材料和电镀选项,以适应广泛的电气应用环境。

    技术参数


    1. 终端材料:合金C26000,黄铜管壳。
    2. 绝缘材料:30%玻璃填充液晶聚合物(LCP),UL 94V-0等级,黑色。
    3. 电镀选项:
    - 选项4:1.5µm最低厚度的哑光锡镀层整体覆盖,下覆1.25µm镍镀层。
    - 选项1:2.5µm最低厚度的哑光锡镀层整体覆盖,下覆1.25µm镍镀层。
    - 选项2:1.25µm镍镀层整体覆盖,2.5µm最低厚度的选择性哑光锡镀层PC尾部区域,接触区0.05-0.25µm选择性镀金。
    - 选项3:1.25µm镍镀层整体覆盖,2.5µm最低厚度的选择性哑光锡镀层PC尾部区域,接触区0.75µm选择性镀金。
    4. 包装:管装包装,符合PK-36518-340标准。
    5. 尺寸:具体尺寸见附图。
    6. 公差:角度公差±0.5°;所有位置公差应在终端尖端处测量。
    7. 基准点:应考虑从外壳边缘作为基准点。

    产品特点和优势


    MX150双排垂直无屏蔽接头组件具备多个电镀选项,满足不同应用场景的需求。此外,它采用了高品质的材料和先进的工艺,确保了高可靠性及良好的电气性能。产品还支持汽车行业的特定接口规范,如USCAR。

    应用案例和使用建议


    - 汽车电子:适用于汽车内部电路连接,特别是需要高频传输的应用。
    - 工业控制:适合自动化生产线上的传感器连接,确保信号传输的稳定性和可靠性。
    - 通信设备:可用于路由器和交换机的背板连接,提供高速数据传输能力。
    使用建议:为了确保最佳性能,请参照手册中的推荐PCB布局,并严格遵循公差要求。对于高温环境下的应用,建议选择具有更高耐温特性的材料。

    兼容性和支持


    MX150双排垂直无屏蔽接头组件与主流的PCB设计软件兼容,易于集成到现有系统中。厂商提供了详尽的技术支持文档和售后服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问题:连接器无法正确插入插座
    - 解决方法:检查插针位置公差是否在0.3mm范围内,如有必要,请按照手册调整模块公差。

    2. 问题:接触不良
    - 解决方法:确认所选电镀选项是否符合实际应用需求,必要时更换为更合适的电镀类型。

    总结和推荐


    MX150双排垂直无屏蔽接头组件以其多样化的电镀选项、优良的机械和电气性能以及广泛的适用范围,成为众多高端应用领域的理想选择。如果您正在寻找一款既可靠又灵活的连接器,MX150将是您的不二之选。

0757571441参数

参数
针脚数 8pin
间距-配接 6mm
排数 2
排距 6mm
触头镀层 - 配接
类型 分离式,针座
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 1.5μm
额定电流 17A
长*宽*高 14mm(长度)*9.6mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

0757571441厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0757571441数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0757571441 0757571441数据手册

0757571441封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.078
10+ $ 1.0498 ¥ 8.8705
100+ $ 0.8586 ¥ 7.1856
532+ $ 0.763 ¥ 6.3856
1064+ $ 0.7266 ¥ 6.0807
5320+ $ 0.6486 ¥ 5.4281
10108+ $ 0.6199 ¥ 5.188
库存: 3539
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.07
