430452429

厂牌: MOLEX

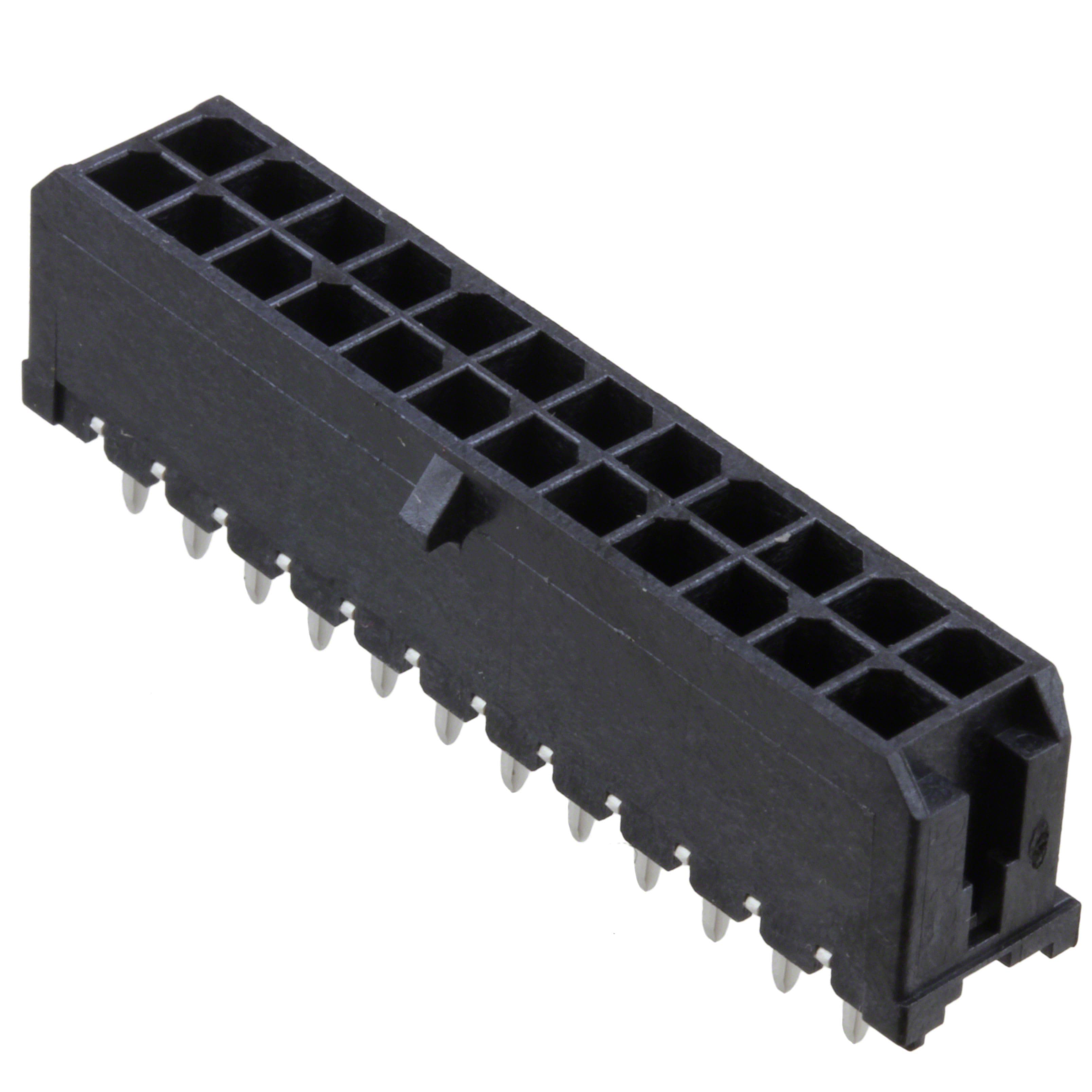

产品描述: Header,Locking Ramp 3mm 2 24pin 8A 760nm 金 黑色 通孔安装 40.15mm(长度)*8.77mm(高度)
供应商型号: Q-430452429
供应商: 期货订购
标准整包数: 576
MOLEX 矩形连接器 - 针座 - 公插针 430452429

430452429概述

    电子元器件产品技术手册:Micro-Fit 双排连接器

    1. 产品简介


    Micro-Fit 双排连接器是一种用于线对板和线对线连接的应用广泛的连接器系统。它们通过18至30 AWG的绞合线进行压接,并可选择镀锡或镀金端子。该系列包括插头(43020)、插座(43025)、TPA 插座(172952)及相应的接触件(43030、43031),并提供多种尺寸的连接器和适配器(43045、44914)。这些连接器广泛应用于汽车、通信、工业自动化等领域。

    2. 技术参数


    - 额定电压和电流:
    - 43020 系列:UL 350V, CSA 600V, IEC 250V;单电路电流:UL 5A, CSA 7A, IEC 5A
    - 43025 系列:UL 600V, CSA 600V, IEC 250V;单电路电流:UL 8A, CSA 8A, IEC 5A
    - 44914 系列:UL 600V, CSA 600V, IEC 250V;单电路电流:UL 8A, CSA 8A, IEC 5A
    - 温度范围:
    - 工作温度:-40°C 至 +105°C
    - 非工作温度:-40°C 至 +105°C
    - 导线尺寸与绝缘直径:
    - 18 AWG:1.85 mm (0.073 英寸)
    - 20 AWG:1.85 mm (0.073 英寸)
    - 22 AWG:1.85 mm (0.073 英寸)
    - 24 AWG:1.85 mm (0.073 英寸)
    - 26 AWG:1.27 mm (0.050 英寸)
    - 28 AWG:1.27 mm (0.050 英寸)
    - 30 AWG:1.27 mm (0.050 英寸)

    3. 产品特点和优势


    - 高可靠性:经受各种严苛条件下的测试,包括振动、冲击、温度循环等,确保连接器在恶劣环境中仍能保持稳定的性能。
    - 环境友好:满足UL、CSA、IEC标准,适用于多种恶劣环境,确保长期稳定运行。
    - 易于安装:模块化设计和简单操作使得安装过程快捷方便。
    - 广泛的兼容性:能够与不同类型的电缆配合使用,提高系统的灵活性和适应性。

    4. 应用案例和使用建议


    - 汽车电子:可用于车身控制系统,如车灯、仪表盘、安全气囊等。
    - 通信设备:可应用于路由器、交换机等通信设备内部连接。
    - 工业自动化:适用于工业机器人、自动化生产线中的各类传感器和执行器连接。
    使用建议:
    - 在布线时应确保线缆有一定的自由长度,避免外部因素对其造成显著影响。
    - 安装过程中需注意接触片的清洁和正确压接,以保证电气连接的稳定性。

    5. 兼容性和支持


    - 兼容性:该连接器系列与市面上多数常见的电缆和终端设备具有良好的兼容性。
    - 技术支持:Molex公司提供详细的技术文档和专业技术人员的支持,用户可通过官方渠道获得帮助。

    6. 常见问题与解决方案


    - 问题1:连接器温度过高,无法正常工作。
    - 解决方案:检查是否超出了额定电流,调整电流负载至安全范围内。同时,确认连接器的散热情况,适当增加散热措施。
    - 问题2:连接器接触不良。
    - 解决方案:检查接触件是否有损伤或磨损,必要时更换新的接触件。同时,确保压接工艺符合要求,避免虚焊现象。

    7. 总结和推荐


    总结:Micro-Fit 双排连接器以其出色的电气性能、机械强度和环境适应能力,成为现代电子系统中不可或缺的关键组件。无论是汽车、通信还是工业自动化领域,它都能提供可靠稳定的连接解决方案。
    推荐:鉴于该连接器优异的性能表现和广泛应用前景,强烈推荐在各类电子设备中采用此款Micro-Fit双排连接器。

430452429参数

参数
额定电流 8A
颜色 黑色
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
针脚数 24pin
间距-配接 3mm
排数 2
长*宽*高 40.15mm(长度)*8.77mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430452429厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452429数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452429 430452429数据手册

430452429封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
576+ ¥ 19.1602
库存: 57600
起订量: 576 增量: 576
交货地:
最小起订量为:576
合计: ¥ 11036.27
