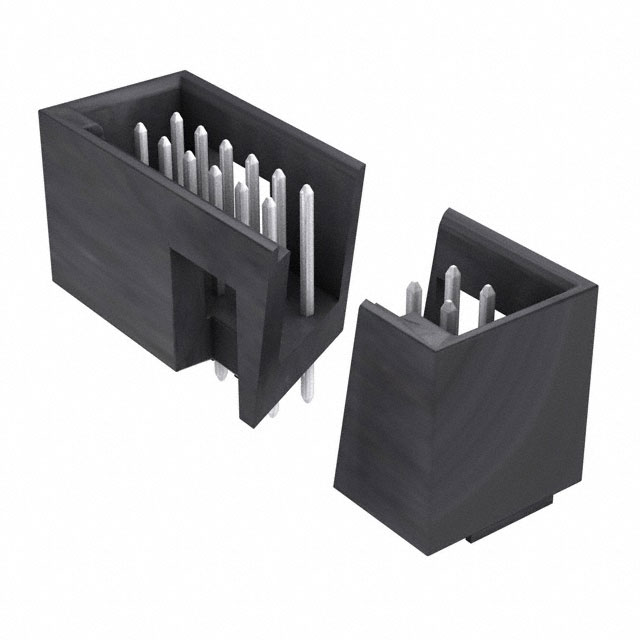

0015800107

厂牌: MOLEX
产品描述: 10pin 2.54mm 2 2.54mm Detent Lock,Header 2.5A 3.81μm 锡 黑色 通孔安装 15.55mm(长度)
供应商型号: 0015800107
供应商: Avnet
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 0015800107

0015800107概述


    产品简介


    该产品是一款四侧遮蔽的高可靠性连接器,适用于高温环境下的电路连接需求。它的设计符合2.54mm(0.100英寸)网格间距标准,并支持0.64mm(0.025英寸)直径的针脚配置。此类连接器广泛应用于工业控制、通信设备、汽车电子及医疗设备等领域,具有优异的机械强度和电气性能。

    技术参数


    以下为该产品的主要技术规格和性能参数:
    - 产品类型:四侧遮蔽高可靠性连接器
    - 网格间距:2.54mm(0.100英寸)
    - 针脚直径:0.64mm(0.025英寸)
    - 工作温度范围:-40°C 至 +125°C
    - 材料:玻璃纤维增强液晶聚合物(LCP),黑色阻燃等级94V-0
    - 针脚材质:铜合金
    - 电镀工艺:
    - 镍底镀层,最小厚度15μm(微米)
    - 针脚表面金镀层(选配区域),最小厚度15μm、30μm或75μm可选
    - 焊接性符合MOLEX公司标准SMES-152
    - 插拔力:每针最大插拔力≥4磅
    - 公差范围:针脚长度公差±0.08mm,宽度公差±0.003mm

    产品特点和优势


    1. 高性能连接:采用高精度模具制造,确保每个针脚接触良好且稳定。
    2. 耐高温设计:能够在极端环境下保持可靠连接性能,适合恶劣工况。
    3. 模块化设计:支持多种针脚数量(如6针、8针至56针)以满足不同应用需求。
    4. 易用性:标准化网格间距和针脚直径,便于集成到现有电路板设计中。
    5. 环保材料:使用阻燃等级94V-0的材料,确保安全性并符合环保要求。

    应用案例和使用建议


    应用场景:
    - 工业控制:用于传感器信号传输与控制系统间的连接。
    - 通信设备:网络设备中的高速数据接口连接。
    - 汽车电子:车灯模块、引擎控制单元(ECU)的连接点。
    - 医疗设备:监护仪、成像设备的精密电路连接。
    使用建议:
    1. 在高温环境中使用时,需确保连接器安装位置远离热源。
    2. 定期检查连接器外观是否有变形或针脚氧化现象,必要时更换新的连接器组件。
    3. 避免过度弯曲针脚,以免影响插入力和使用寿命。
    4. 配套使用经过认证的焊接工艺和助焊剂,以提高连接可靠性。

    兼容性和支持


    该连接器与大多数标准电路板设计兼容,尤其是基于2.54mm网格间距的设计。Molex公司提供全面的技术支持服务,包括定制化设计、质量检测以及售后技术支持。此外,客户可以通过官方渠道获取详细的3D模型文件和PCB布局参考图。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过高 | 检查针脚表面是否清洁;确保使用合适的插拔工具 |
    | 连接后信号不稳定 | 检查针脚插入深度是否正确;确保接触良好 |
    | 连接器出现腐蚀迹象 | 更换防氧化处理的针脚或升级电镀工艺 |

    总结和推荐


    这款四侧遮蔽高可靠性连接器以其卓越的性能、广泛的适用性和高度的稳定性,在工业和消费级应用中表现优异。其紧凑的设计和灵活的针脚配置使其成为各类电路连接的理想选择。无论是对环境要求苛刻的工业场景还是追求高性能的通信设备,该产品都值得推荐。
    综上所述,我们强烈建议在需要高温稳定性和高可靠性连接的场景中选用此款产品。

0015800107参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
触头镀层厚度 - 配接 3.81μm
类型 Detent Lock,Header
防护等级 -
触头镀层 - 配接
额定电流 2.5A
长*宽*高 15.55mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
