0713085440

厂牌: MOLEX
产品描述: 40pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 1.5μm 锡 黑色 SMD,P=2.54mm 贴片安装 50.8mm(长度)*5.08mm(高度)
供应商型号: 0713085440-ND
供应商: Digi-Key
标准整包数: 2160

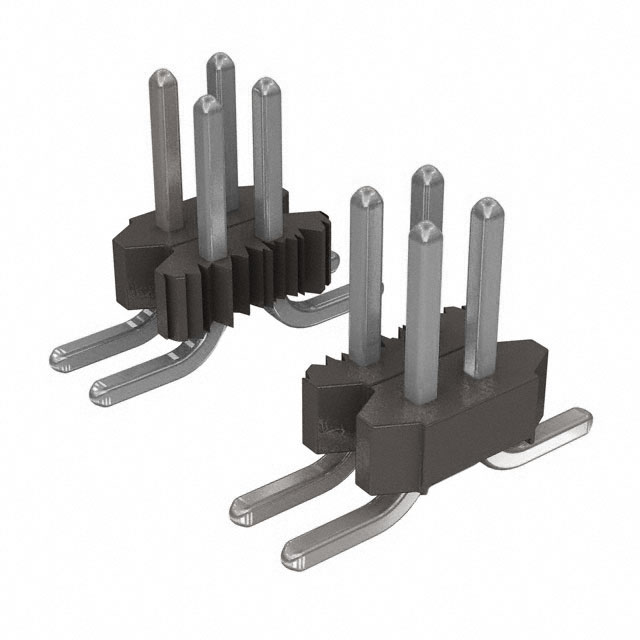

MOLEX 矩形连接器 - 针座 - 公插针 0713085440

0713085440概述


    产品简介


    本电子元器件是MOLEX公司生产的连接器系列,型号为71308。此系列产品主要用于电路板上的接插件,实现电路之间的信号传输。适用于多种电子设备中,如通讯设备、计算机系统、消费电子、工业控制等领域。连接器的设计遵循严格的制造标准,确保在各种环境下都能可靠运行。

    技术参数


    以下是产品的主要技术参数:
    - 外观尺寸:不同型号(例如CKT 04至CKT 100)对应不同的长度(A)、宽度(B)和高度(C)。具体数值请参考下表。
    | CKT | A(mm) | B(mm) | C(mm) | 备注 |

    | 4 | 5.08 | 2.54 | NA | 0.10 |
    | 6 | 7.62 | 5.08 | 2.54 | 0.10 |
    | ... | ... | ... | ... | ... |
    | 100 | 127.00 | 124.46 | 122.06 | 0.38 |
    - 电气特性:包括插拔次数、额定电流、电压等关键电气参数,满足不同应用需求。
    - 安装方式:支持无引脚安装(NO PEG)、短引脚安装(1.40)及长引脚安装(3.30)等多样化选择,以适应不同PCB布局。
    - 材料与工艺:外壳材料采用LCP,达到UL 94V-0防火等级;插针材料为铜合金,表面处理采用亮锡、镀金等方式,保证长期可靠性。
    - 包装规格:依据型号提供管式(TUBE)或带卷(T&R)包装,符合环保要求。

    产品特点和优势


    - 高可靠性:产品经过严格测试,确保在复杂环境下依然能保持稳定的电气性能。
    - 广泛适用性:能够适应多种尺寸和形状的电路板设计,支持无铅焊接。
    - 卓越兼容性:适用于现有及未来设计的电路板系统,便于升级替换。
    - 多样化的配置选项:根据客户需求提供不同长度的引脚,满足不同的应用需求。

    应用案例和使用建议


    应用场景:
    - 在通信基站设备中作为信号传输的接口连接器。
    - 在服务器机箱内连接硬盘驱动器和其他内部组件。
    - 用于智能家电控制板间的连接。
    使用建议:
    - 根据实际应用需求选择合适的型号(CKT),以获得最佳的机械和电气性能。
    - 遵循制造商的PCB布局指南,确保良好的电气接触和热管理。
    - 在装配过程中,应特别注意清洁和防静电措施,避免损伤敏感部件。

    兼容性和支持


    - 该连接器具备广泛的兼容性,适用于多数主流PCB制造标准和工艺流程。
    - MOLEX公司提供详尽的技术文档和支持服务,包括图纸、测试报告和样品申请等,确保客户顺利进行设计验证和生产。

    常见问题与解决方案


    - 问题1:连接器插拔力过大。
    - 解决办法:检查插针是否有变形或磨损,如有必要请更换新的插针;同时确认插座与插头之间的公差是否合适。
    - 问题2:电路间信号不稳定。
    - 解决办法:排查是否因焊点虚焊或松动造成,必要时重新焊接并加强固定措施。
    - 问题3:无法插入插头。
    - 解决办法:检查插孔与插针尺寸是否匹配,确保正确的组装顺序,防止强行插入导致损坏。

    总结和推荐


    综上所述,MOLEX公司的71308型连接器凭借其出色的性能、多样的配置选项及良好的兼容性,在众多领域内均有出色的表现。我们强烈推荐该产品应用于需要高稳定性和可靠性的电子系统中。不过,在选择具体型号时需结合实际的应用场景,通过详细评估后再做决定。

0713085440参数

参数
针脚数 40pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 1.5μm
触头镀层 - 配接
颜色 黑色
长*宽*高 50.8mm(长度)*5.08mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

0713085440厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0713085440数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0713085440 0713085440数据手册

0713085440封装设计

查看详情并下载
Symbol
Footprint
3D Model
