877580217

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2mm 2 2pin 2A 760nm 金 黑色 通孔安装 3.9878mm(宽度)
供应商型号: Q-877580217
供应商: 期货订购
标准整包数: 6000

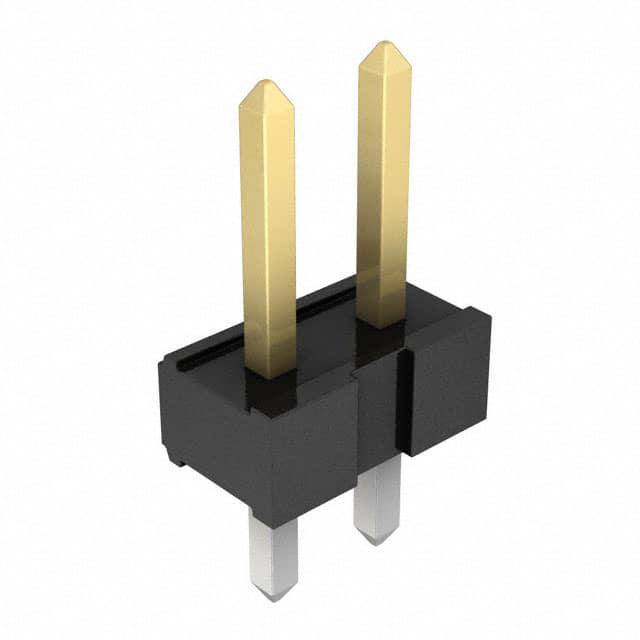

MOLEX 矩形连接器 - 针座 - 公插针 877580217

877580217概述


    产品简介


    本电子元器件为MOLEX公司生产的2mm双排单壳垂直通孔连接器(Vertical Through-Hole Header),适用于广泛的工业和消费电子应用。该连接器具有双排结构,能够提供高效的数据传输和稳定的机械连接能力。由于其耐用性和可靠性,该产品广泛应用于计算机、通信设备、汽车电子等领域。

    技术参数


    以下是根据技术手册中提取的技术参数及性能指标:
    | 参数名称 | 参数值 |

    | 接触方式 | 双排 |
    | 针间距 | 2mm |
    | 针数 | 6~50个不等 |
    | 针材质 | 0.50mm方磷青铜(Phosphor Bronze) |
    | 外壳材料 | 30%玻璃纤维增强尼龙46,94V-0,黑色 |
    | 外壳尺寸 | 4.00mm ± 0.25mm |
    | 插拔力 | 1kg最小 |
    | 其他尺寸 | 见具体型号表格 |

    产品特点和优势


    该连接器具有多种特点和优势,使其在市场上具有较高的竞争力。其中包括:
    - 耐用性强:采用高强度材料,能够承受多次插拔而不损坏。
    - 高可靠性:经过严格测试,确保在复杂环境下稳定工作。
    - 高效的数据传输:采用2mm的针间距设计,能有效提升数据传输速率。
    - 安装方便:兼容标准通孔焊接工艺,易于集成到各种电路板上。

    应用案例和使用建议


    - 应用场景:典型应用包括计算机主板、网络路由器、汽车音响系统等。
    - 使用建议:在使用时,需要确保所选型号的针数与实际需求相匹配。同时,要确保焊接过程中的温度控制得当,以避免焊锡溢出或引脚变形。此外,对于某些特殊应用场合,可能还需要额外的绝缘或防护措施。

    兼容性和支持


    该产品具有良好的兼容性,可以与多种标准电路板和其他电子元件配套使用。MOLEX公司为其提供了全面的技术支持,包括产品手册、设计指南和技术咨询服务等。用户可以通过访问公司官网或联系技术支持部门获得相关帮助。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器插入困难 | 检查针间距是否正确,确认无污渍或变形 |
    | 信号传输不稳定 | 确认焊接质量,检查是否有短路现象 |
    | 连接器磨损严重 | 更换新的连接器,考虑选用更耐磨的材料 |

    总结和推荐


    总体而言,MOLEX的这款2mm双排单壳垂直通孔连接器凭借其优良的材料选择、可靠的设计和广泛应用场景,在市场上表现出色。针对特定应用场景和客户需求,可以选择合适的型号以满足多样化的需求。我们强烈推荐此款连接器给需要高效稳定数据传输和可靠机械连接的客户。

877580217参数

参数
排数 2
针脚数 2pin
间距-配接 2mm
额定电流 2A
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 760nm
防护等级 -
类型 Breakaway,Header,Push-Pull
长*宽*高 3.9878mm(宽度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

877580217厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

877580217数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 877580217 877580217数据手册

877580217封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 1.4645
库存: 600000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 8787
直接购买
加入购物车
