705530006

厂牌: MOLEX

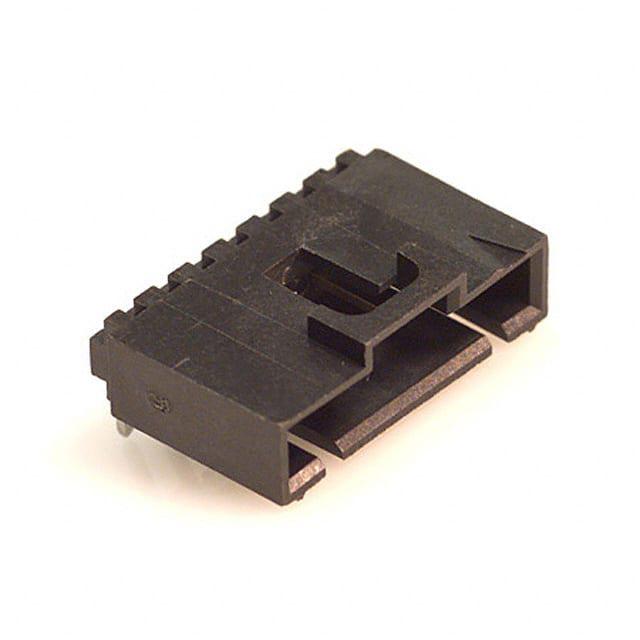

产品描述: Molex 2.54mm间距7p单排排针 线对板连接器, SL系列, 直角, 通孔安装
供应商型号: Q-705530006
供应商: 国内现货
标准整包数: 1040
MOLEX 矩形连接器 - 针座 - 公插针 705530006

705530006概述

    电子元器件产品技术手册

    产品简介


    本技术手册涵盖了MOLEX公司的销售组装件,即SL直角HDR带卡锁(间距2.54mm/.100英寸)的详细信息。这款电子元器件主要应用于电路板连接、信号传输等领域。它采用了玻璃填充聚酯材料作为插头材料,磷青铜作为引脚材料,并通过精密的工艺制造而成。

    技术参数


    该电子元器件的主要技术参数如下:
    - 引脚材料:磷青铜
    - 插头材料:玻璃填充聚酯(UL 94V-0,颜色为黑色)
    - 表面处理:
    - 锡层:最小厚度为3.81微米/150微英寸
    - 金层:
    - 接触区域:最小厚度为0.38微米/15微英寸(15金)
    - 尾部区域:最小厚度为1.91微米/75微英寸(15金)
    - 接触区域:最小厚度为0.76微米/30微英寸(30金)
    - 尾部区域:最小厚度为1.91微米/75微英寸(30金)

    产品特点和优势


    - 可靠性高:采用高质量的材料和先进的表面处理工艺,确保长期稳定可靠的工作。
    - 适用广泛:适用于多种电路设计,尤其适合高速信号传输的应用。
    - 良好的接触性能:独特的设计保证了接触区域的良好导电性能。
    - 易于安装和维护:简单的直角设计使得安装更加方便快捷。

    应用案例和使用建议


    - 应用场景:这款电子元器件常用于计算机主板、服务器、通信设备、工业控制系统等需要高可靠性的场合。
    - 使用建议:建议在安装前仔细检查产品的尺寸和形状是否符合电路板的设计要求。确保插头和插座之间的正确对齐,以获得最佳的连接效果。

    兼容性和支持


    - 兼容性:可以与选项"G" 70400和70430系列SL连接器一起使用。
    - 包装方式:标准包装为管装(参照PK-70873-0015),可选袋装(参照PK-70873-0535)。
    - 制造商支持:提供产品规格说明书PS-70541和PS-70400,详细描述了产品的技术和规格。

    常见问题与解决方案


    - 问题1:产品无法顺利插入。
    - 解决方案:检查插头和插座是否对齐正确,确认插头是否有物理损坏。
    - 问题2:接触不良。
    - 解决方案:检查插头和插座的表面处理是否完好,确保没有灰尘或污染物。

    总结和推荐


    综上所述,MOLEX的这款SL直角HDR带卡锁电子元器件在可靠性、耐用性和适用范围方面表现出色。无论是对于高速信号传输还是常规电路连接,都是一个值得信赖的选择。强烈推荐给需要高性能电子元器件的工程师和技术人员。

705530006参数

参数
防护等级 -
针脚数 7pin
类型 Header,Latch Holder
触头镀层厚度 - 配接 380nm
间距-配接 2.54mm
颜色 黑色
排数 1
触头镀层 - 配接
额定电流 3A
长*宽*高 20.33mm*6.985mm*13.59mm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 管装

705530006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

705530006数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 705530006 705530006数据手册

705530006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1040+ $ 1.3445
库存: 1040000
起订量: 1040 增量: 1040
交货地:
最小起订量为:1040
合计: $ 1398.28
直接购买
加入购物车
