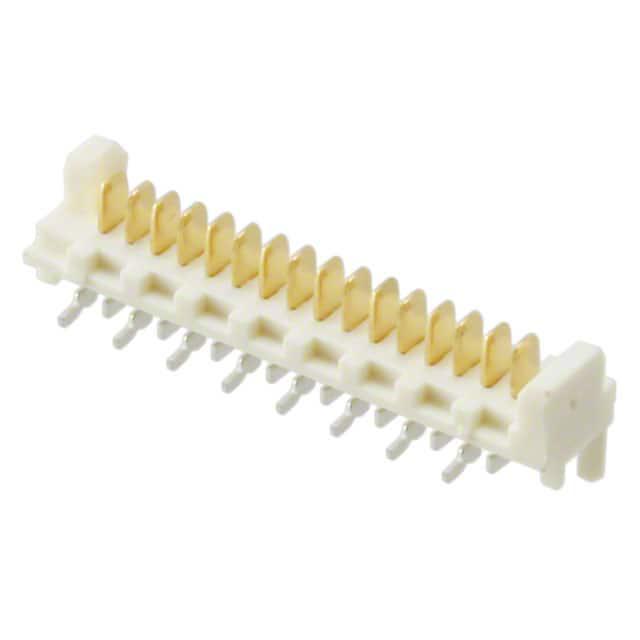

908143716

厂牌: MOLEX
产品描述: Header,Push-Pull 1.27mm 1 16pin 1.2A 760nm 金 贴片安装 24.1mm*5.0038mm*6.9mm
供应商型号: Q-908143716
供应商: 期货订购
标准整包数: 1800
MOLEX 矩形连接器 - 针座 - 公插针 908143716

908143716概述

    PICOFLEX SMT Header 技术手册

    1. 产品简介


    PICOFLEX SMT Header 是一种适用于表面贴装技术(SMT)的电子连接器,主要用于电路板上的信号传输和电力分配。该产品具有多种接触点配置,适用于消费电子、计算机、通信设备及工业控制等领域。

    2. 技术参数


    | 参数 | 值 |

    | 材质 | 尼龙 (PA) 玻璃填充,UL94 V-0, 自然色 (米色) |
    | 终端材质 | 装弹黄铜,厚度 0.28 毫米 |
    | 镀层选项 | 锡镀层:锡 (Sn) 3-5 微米,底层镍 (Ni) 1.27 微米 |
    钯镍镀层:钯镍 (PdNi) 0.6 微米,金闪光 0.05 微米,接触区域锡 3-5 微米,底层镍 (Ni) 1.27 微米 |
    | 接触间距 | 2.54 毫米 |
    | 推荐 PCB 厚度 | 1.60 ± 0.14 毫米 |
    | 电气特性 | 请参考 PS-99020-0011 规格书 |
    | 工作环境 | 工作温度范围 -40°C 至 +85°C |

    3. 产品特点和优势


    - 耐腐蚀性强:采用钯镍 (PdNi) 镀层,提供出色的抗腐蚀能力。
    - 高可靠性:通过严格的公差控制和镀层处理,确保长期稳定可靠。
    - 多功能性:支持多种电路配置,适用于不同类型的电子设备。
    - 易用性:符合行业标准的连接方式,便于快速安装和维护。

    4. 应用案例和使用建议


    PICOFLEX SMT Header 广泛应用于智能家居设备、移动通讯设备和汽车电子系统中。例如,在智能家居设备中,它可以作为连接板载微控制器与外部传感器的接口。
    使用建议:
    - 在设计 PCB 时,确保所有 SMT 针脚保持在 0.10 毫米的共面性范围内。
    - 参考 PS-99020-0011 规格书中推荐的回流焊工艺,以保证最佳焊接效果。

    5. 兼容性和支持


    - 兼容性:与 Molex 90327 零件系列兼容。
    - 支持:可提供管装和带卷包装(具体型号参见 PS-99020-0011 中的 PSD 和 PK-90814-001),并附有详细的产品规范和工艺指导。

    6. 常见问题与解决方案


    1. 问题:焊接过程中出现虚焊
    - 解决办法:检查焊接工艺是否符合推荐的回流焊工艺参数。

    2. 问题:插拔力不稳定
    - 解决办法:检查接触区镀层是否符合要求,重新调整接触力。
    3. 问题:接触电阻异常
    - 解决办法:确认终端材料及镀层是否符合标准,确保焊接质量。

    7. 总结和推荐


    总体而言,PICOFLEX SMT Header 在可靠性、耐用性和功能性方面表现优异。它适合于需要高效信号传输和电力分配的场合,特别是在苛刻的工作环境中表现出色。因此,我强烈推荐使用这款电子元器件。
    请注意,本文档引用的信息仅用于示例说明,实际应用时请参考制造商的最新规格书和技术指南。

908143716参数

参数
间距-配接 1.27mm
防护等级 -
针脚数 16pin
额定电流 1.2A
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
触头镀层 - 配接
颜色 -
排数 1
长*宽*高 24.1mm*5.0038mm*6.9mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 散装,卷带包装
