LDPW-162-242+

产品分类: RF双工器
厂牌: MINI-CIRCUITS
产品描述: 2000dBm(mW) 20dB(Typ) 0MHz~1.65GHz,2.4GHz~6GHz 贴片安装 1.6mm*800μm*600μm
供应商型号: 20A-LDPW-162-242+
供应商: 国内现货
标准整包数: 1

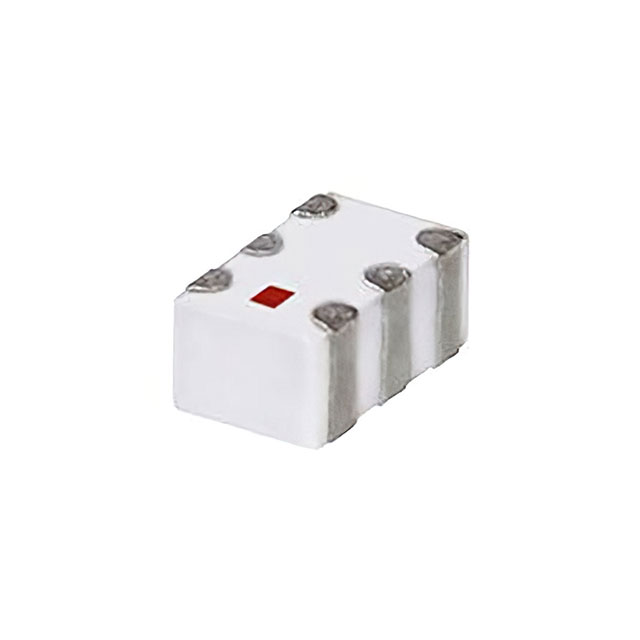

MINI-CIRCUITS RF双工器 LDPW-162-242+

LDPW-162-242+概述

    高频宽带双工器LDPW-162-242+技术手册解析

    一、产品简介


    高频宽带双工器LDPW-162-242+是一款小型化陶瓷双工器,采用LTCC(低温共烧陶瓷)工艺制造。它适用于多种无线通信系统,包括蜂窝网络、GPS及WCDMA等。双工器的主要功能是将接收信号和发送信号分离,以实现同时收发功能,从而提升通信效率。

    二、技术参数


    - 频率范围: 50Ω DC至6000 MHz(低通滤波器:DC-1650 MHz,高通滤波器:2400-6000 MHz)
    - 插入损耗:
    - 低通端口典型值为0.6 dB
    - 高通端口典型值为0.6 dB
    - 常温下最大值不超过0.9 dB
    - 回波损耗:
    - 低通端口最小值为20 dB
    - 高通端口最小值为23 dB
    - 最大功率输入: 2 W(25°C时)
    - 工作温度: -55°C至100°C
    - 存储温度: -55°C至100°C
    - 封装尺寸: 0603(1.6 x 0.8 mm)

    三、产品特点和优势


    LDPW-162-242+具有以下显著特点和优势:
    - 小型化设计: 尺寸仅为0603(1.6 x 0.8 mm),适合各种紧凑型设备的应用。
    - 低插入损耗: 典型值仅0.6 dB,有助于保持信号传输的高效率。
    - 高抑制性: 具备优异的滤波性能,确保不同频段信号之间的隔离度。
    - 温度稳定性: 能够在极端温度范围内稳定工作,适应各种恶劣环境。
    - 罗氏无卤素认证: 符合环保要求,适用于对环境有严格要求的应用场合。

    四、应用案例和使用建议


    该产品广泛应用于通信系统中,如蜂窝网络、GPS导航系统以及WCDMA通信等。具体应用实例包括移动电话基站、无线路由器和卫星通信设备等。对于这类应用,我们建议:
    - 在使用过程中注意安装位置的选择,避免因其他干扰源导致信号质量下降。
    - 结合实际需求合理选择合适的频率段,以最大化发挥其性能。
    - 对于需要同时处理多个频段信号的应用场合,可通过组合多款双工器来实现更复杂的功能。

    五、兼容性和支持


    该产品与市场上主流的50Ω阻抗匹配系统兼容。Mini-Circuits公司提供了详尽的技术文档和支持服务,包括:
    - 网站上可下载的技术手册和应用指南。
    - 客户服务热线和技术支持邮箱。
    - 在线知识库和社区论坛。

    六、常见问题与解决方案


    在使用过程中可能会遇到一些常见问题及其相应的解决方案如下:
    - 问题: 插入损耗高于预期
    - 解决方法: 检查电路板布局是否符合推荐标准,必要时重新调整。
    - 问题: 回波损耗不达标
    - 解决方法: 确认连接器和电缆的质量,确保所有接口处连接良好。
    - 问题: 设备无法正常工作
    - 解决方法: 检查电源电压是否在规定的范围内,确认所有接线正确无误。

    七、总结和推荐


    综上所述,高频宽带双工器LDPW-162-242+以其卓越的性能、小巧的体积以及良好的温度稳定性,在通信系统中展现出极高的应用价值。其不仅能满足大多数现代无线通信系统的严格要求,还具备广泛的适用性和良好的兼容性。因此,强烈推荐给那些需要高性能、小型化双工器的工程设计项目中。

LDPW-162-242+参数

参数
高频段回波损耗 -
最大低频衰减 -
最小低频衰减 -
最大高频衰减 -
最小高频衰减 -
带宽 0MHz~1.65GHz,2.4GHz~6GHz
最大输入功率 2000dBm(mW)
低频段回波损耗 20dB(Typ)
长*宽*高 1.6mm*800μm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LDPW-162-242+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

LDPW-162-242+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF双工器 MINI-CIRCUITS LDPW-162-242+ LDPW-162-242+数据手册

LDPW-162-242+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 55.144
500+ ¥ 54.24
1000+ ¥ 52.884
库存: 1160
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 551.44
