首页  >  产品百科  >  QCN-34+

QCN-34+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: 2.5GHz,3.4GHz 3.4GHz 贴片安装 3.2mm*1.6mm*1.07mm
供应商型号: QCN-34+
供应商: 云汉优选
标准整包数: 1

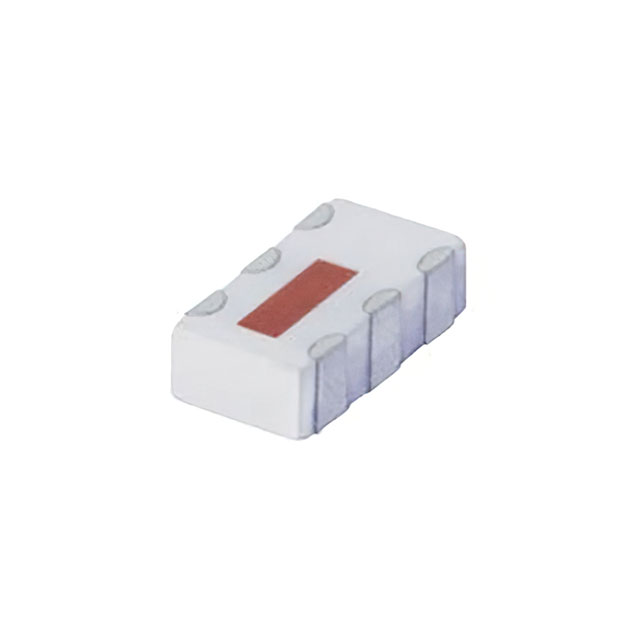

MINI-CIRCUITS 其他射频器件 QCN-34+

QCN-34+概述


    产品简介


    QCN-34+ 是一款高性能的超小型陶瓷功率分割器/组合器,主要用于射频(RF)信号的处理。它属于2路-90° 50Ω类型的设备,适用于2500到3400 MHz的频率范围。这款产品广泛应用于平衡放大器、调制器、毫米波数据系统(MMDS)以及国防通信等领域。

    技术参数


    - 频率范围:2500 MHz至3400 MHz
    - 插入损耗:
    - 2500-2800 MHz:0.4 dB(典型值),0.6 dB(最大值)
    - 2800-3400 MHz:0.5 dB(典型值),0.7 dB(最大值)
    - 隔离度:
    - 2500-2800 MHz:23 dB(最小值),32 dB(典型值)
    - 2800-3400 MHz:20 dB(最小值),26 dB(典型值)
    - 相位不平衡度:
    - 2500-2800 MHz:1°(最小值),3°(最大值)
    - 2800-3400 MHz:1°(最小值),4°(最大值)
    - 幅度不平衡度:
    - 2500-2800 MHz:0.4 dB(最小值),0.9 dB(最大值)
    - 2800-3400 MHz:0.5 dB(最小值),1.2 dB(最大值)
    - 电压驻波比(VSWR):1.15(1:1)

    产品特点和优势


    QCN-34+ 具备以下显著特点和优势:
    - 低插入损耗:插入损耗仅0.4 dB(典型值),保证信号传输的有效性和完整性。
    - 高隔离度:达到30 dB(典型值),可以有效降低信号间的干扰。
    - 超小尺寸:尺寸仅为0.12英寸×0.06英寸×0.035英寸,非常适合空间受限的应用场景。
    - 专利技术:产品采用了未公开的专利技术,确保了产品的性能稳定和可靠性。

    应用案例和使用建议


    应用案例:
    1. 平衡放大器:在平衡放大器中,QCN-34+ 可以用于分配或合并两个输入信号,以实现高增益和低噪声水平。
    2. 毫米波数据系统(MMDS):在MMDS系统中,QCN-34+ 可用于提高信号传输的效率和稳定性。
    3. 国防通信:在军事通信系统中,QCN-34+ 可以帮助提高信号的质量和可靠性,满足严苛的工作环境要求。
    使用建议:
    1. 在设计电路时,要确保信号路径的匹配阻抗为50Ω,以避免不必要的反射和损失。
    2. 要注意电源输入的最大限制,确保不超过15W(在25°C下),并按线性降额到7W(在100°C环境下)。
    3. 为防止永久损坏,需确保操作温度和存储温度均在-55°C到100°C之间。

    兼容性和支持


    QCN-34+ 支持直流偏置电压的应用,可以通过添加后缀字母“D”来实现。制造商 Mini-Circuits 提供全面的技术支持和服务,包括详细的安装指南、故障排除文档以及标准的有限保修条款。

    常见问题与解决方案


    1. 问题:产品在高温环境下运行时,插入损耗增加。
    解决方案:按照手册中的温度补偿方法进行调整,确保电路在指定的工作温度范围内运行。

    2. 问题:信号传输过程中出现相位不平衡。
    解决方案:检查接地点的连接是否稳固,确认所有接地端子的焊接质量良好。

    总结和推荐


    QCN-34+ 在射频信号处理领域表现出色,具有出色的插入损耗和隔离度,同时体积小巧便于集成。它的专利技术和超高的性价比使其成为众多应用的理想选择。如果您需要一个高性能且易于集成的功率分割器/组合器,QCN-34+ 将是一个理想的选择。强烈推荐使用。

QCN-34+参数

参数
最小工作频率 2.5GHz,3.4GHz
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 3.4GHz
长*宽*高 3.2mm*1.6mm*1.07mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QCN-34+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

QCN-34+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS QCN-34+ QCN-34+数据手册

QCN-34+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 30.7395
100+ ¥ 28.9179
500+ ¥ 27.7794
1000+ ¥ 26.8686
库存: 178
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 307.39
