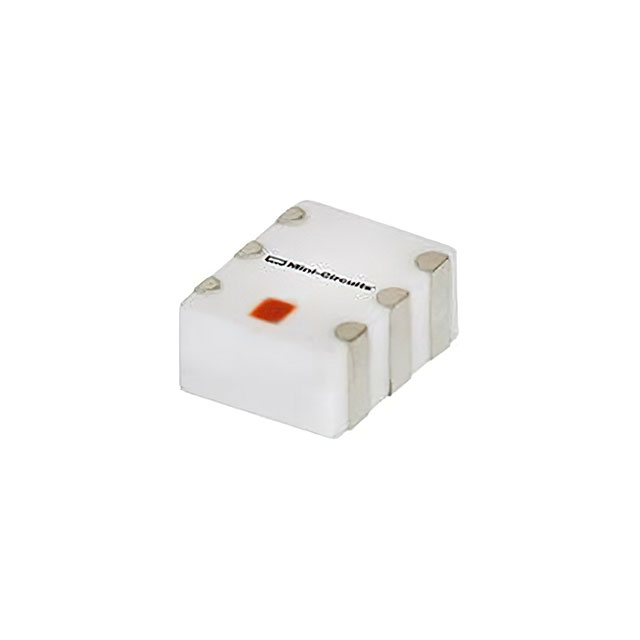

QCV-211+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: 130MHz 210MHz 贴片安装 3.2mm*2.5mm*1.51mm
供应商型号: QCV-211+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 其他射频器件 QCV-211+

QCV-211+概述

    # QCV-211+ 90°功率分配器的技术概述

    产品简介


    QCV-211+是一款由Mini-Circuits生产的高性能90°功率分配器,设计用于满足现代通信系统对紧凑尺寸、高带宽和高性能的需求。该器件采用先进的LTCC(低温共烧陶瓷)技术制造,能够在50欧姆阻抗下支持130至210 MHz的工作频率范围。QCV-211+以其卓越的插入损耗、相位和幅度不平衡性著称,使其成为图像拒绝混频器、单边带调制器、移相器、可变衰减器以及平衡放大器等高阶集成组件的理想选择。
    主要功能与应用领域
    - 高功率处理能力(最大10W),适合在发射和接收路径中应用。
    - 极低的相位和幅度不平衡度(分别为4度和0.6 dB典型值),确保信号完整性。
    - 支持近乎一个倍频程的带宽(130到210 MHz),适合多种高频应用。
    - 小巧的封装尺寸(3.2 mm × 2.0 mm),适用于空间受限的设计场景。

    技术参数


    以下是QCV-211+的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 130 | 210 | MHz |
    | 插入损耗 | - | 0.6 | 1.0 | dB |
    | 隔离度 | 13 | 20 | - | dB |
    | 相位不平衡度 | - | 1.6 | 6 | 度 |
    | 幅度不平衡度 | - | 0.4 | 1.6 | dB |
    | VSWR(端口S) | - | 1.15 | 1.5 | :1 |
    | 工作温度范围 | -55 | 25 | 100 | °C |

    产品特点和优势


    特点
    - 小型化设计:采用EIA-1210封装,体积仅为3.2 mm × 2.0 mm,适合空间敏感型设计。
    - 高可靠性:通过严格的环境测试验证,能够在极端条件下保持稳定性能。
    - 宽频率范围:支持从130 MHz到210 MHz的频率范围,提供出色的灵活性。
    - 高功率处理:具备10W的最大输入功率能力,适合高强度应用场合。
    优势
    - 高性价比:相比同类产品,QCV-211+在性能和成本之间实现了良好的平衡。
    - 易于集成:超小尺寸便于嵌入到复杂的电路板布局中,减少寄生效应。
    - 多功能用途:广泛应用于I&Q调制器、图像拒绝混频器、平衡放大器及船用无线电等领域。
    应用案例与使用建议
    应用案例
    1. I&Q调制器:作为关键部件用于构建高性能射频信号处理链路。
    2. 图像拒绝混频器:提升图像质量和减少干扰。
    3. 平衡放大器:提高整体系统的增益和稳定性。
    使用建议
    - 在高温环境下使用时,需注意降额至3W以避免过热损坏。
    - 确保良好的接地和屏蔽措施,防止电磁干扰影响性能。
    - 结合实际应用场景调整电路板布局,最大化利用其低插入损耗特性。

    兼容性和支持


    QCV-211+与大多数标准电子元件和设备具有良好的兼容性,能够无缝集成进现有的系统架构中。此外,Mini-Circuits提供了全面的技术支持和售后服务,包括详尽的产品文档、在线资源访问以及专业的客户支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接头连接是否松动或污染 |
    | 相位不平衡显著增加 | 重新校准相关设备 |
    | 温度过高导致性能下降 | 使用散热片或改进散热设计 |
    总结与推荐
    总体而言,QCV-211+凭借其卓越的性能指标、紧凑的设计和广泛的适用性,在众多高要求的应用环境中表现出色。对于寻求高性能、高可靠性的射频组件的工程师而言,这款产品无疑是一个值得信赖的选择。我们强烈推荐将其纳入新一代通信设备的设计之中。

QCV-211+参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 210MHz
最小工作频率 130MHz
长*宽*高 3.2mm*2.5mm*1.51mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QCV-211+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

QCV-211+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS QCV-211+ QCV-211+数据手册

QCV-211+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 71.1045
100+ ¥ 66.8909
500+ ¥ 64.2574
1000+ ¥ 62.1506
库存: 1926
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 711.04
