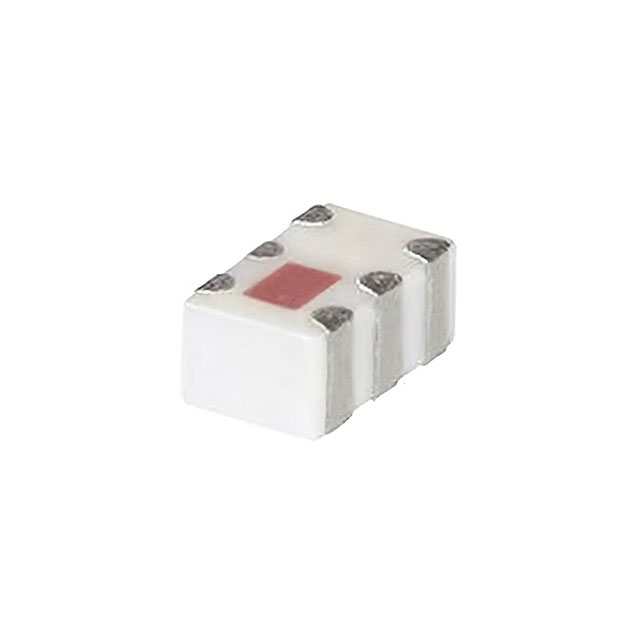

QCS-312+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: ULTRA-SMALL CERAMIC LTCC POWER SPLITTER/COMBINER
供应商型号: QCS-312+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 其他射频器件 QCS-312+

QCS-312+概述


    产品简介


    产品类型:
    Mini-Circuits 的 QCS-312+ 是一款高功率处理能力的 90° 功率分配器,采用行业领先的尺寸和带宽组合设计,适用于各种系统和子系统的构建。
    主要功能:
    该组件提供低相位和幅度不平衡,能够在高达 8W 的功率下工作,支持从 1700 MHz 到 3100 MHz 的频率范围。
    应用领域:
    QCS-312+ 主要应用于平衡放大器、移相器、调制器、衰减器等领域,广泛用于蜂窝通信、ISM 频段以及 WiMAX 等无线通信系统中。

    技术参数


    电气规格:
    - 频率范围:1700 MHz 至 3100 MHz
    - 插入损耗(最大值):3.82 dB @ 3100 MHz
    - 隔离度(典型值):43.80 dB @ 3100 MHz
    - 幅度不平衡(典型值):0.65 dB @ 3100 MHz
    - 相位不平衡(典型值):86.58° @ 3100 MHz
    - 电压驻波比(VSWR):1.07:1 @ 3100 MHz
    工作条件:
    - 工作温度范围:-55°C 至 100°C
    - 储存温度范围:-55°C 至 100°C
    电源输入:
    作为功分器时,最大输入功率为 15W(25°C 时)。

    产品特点和优势


    小尺寸:
    QCS-312+ 采用 EIA-0805 封装,尺寸仅为 2.0 mm × 1.25 mm,适用于需要小型化和高性能的产品设计。
    低相位和幅度不平衡:
    支持 4° 和 0.5 dB 的不平衡,这使得该组件能够应用于更高集成度的组件中,如图像抑制混频器、单边带调制器、移相器、可变衰减器和平衡放大器。
    高功率处理能力:
    QCS-312+ 最大功率处理能力为 8W,LTCC 构造使其成为一款坚固耐用的产品,适合在发射和接收路径中使用。

    应用案例和使用建议


    应用案例:
    - 用于无线通信设备中的平衡放大器,提高信号质量和稳定性。
    - 在蜂窝基站中作为信号分配器,确保信号均匀分布。
    使用建议:
    - 确保正确的 PCB 布局以减少寄生效应。
    - 注意在高温环境下降额使用,避免因过热导致损坏。

    兼容性和支持


    QCS-312+ 与其他标准电子元器件具有良好的兼容性,可用于多种电子电路设计中。Mini-Circuits 提供详细的技术支持和有限保修,可在其官方网站上查阅详细的条款和条件。

    常见问题与解决方案


    问题 1:产品出现过热现象
    - 解决方案:检查电路布局是否合理,确保散热条件良好。如果必要,可以使用散热片或其他冷却措施。
    问题 2:产品性能不稳定
    - 解决方案:检查连接线路是否接触良好,重新焊接接点。同时,确认工作环境是否符合规定的温度和湿度要求。

    总结和推荐


    综合评估:
    QCS-312+ 在设计和制造过程中表现出色,具备低相位和幅度不平衡的优势,适合应用于无线通信、雷达系统等多种复杂环境中。其小巧的封装和高功率处理能力使其在市场上具有较高的竞争力。
    推荐使用:
    强烈推荐使用 QCS-312+,特别是在需要高性能、高可靠性的系统设计中。Mini-Circuits 提供全面的技术支持和可靠的质保政策,使得这一产品成为电子元器件市场的首选之一。

QCS-312+参数

参数
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
长*宽*高 2mm*1.25mm*1.07mm
零件状态 在售
包装方式 卷带包装
