首页  >  产品百科  >  PMA-5455+

PMA-5455+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: 50MHz 6V 6GHz QFN 贴片安装
供应商型号: 139-PMA-5455
供应商: Mouser
标准整包数: 1

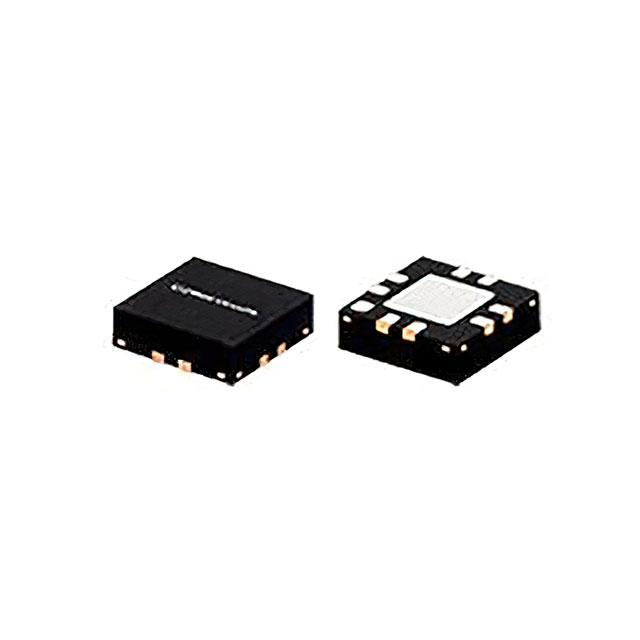

MINI-CIRCUITS 其他射频器件 PMA-5455+

PMA-5455+概述

    # 高性能低噪声、高IP3射频放大器——PMA-5455+技术分析

    产品简介


    Mini-Circuits公司的PMA-5455+是一款基于E-PHEMT(增强模式伪高电子迁移率晶体管)设计的超低噪声单片微波集成电路(MMIC)放大器。这款放大器的工作频率范围为50MHz至6GHz,以其卓越的低噪声性能和高线性度IP3而闻名。PMA-5455+非常适合用于接收机前端(RFE)的设计,尤其是在对动态范围要求较高的敏感接收系统中。该器件采用单正向供电电压5V,电流消耗仅为40mA,具备极佳的功耗控制能力,非常适合远程及高密度安装的应用场景。
    主要特点和应用领域
    - 低噪声:典型噪声系数仅为0.8dB。
    - 高线性度:输出IP3(三阶交调截点)高达31dBm。
    - 宽频带支持:覆盖从50MHz到6GHz的全频段。
    - 紧凑尺寸:封装尺寸仅3mm×3mm,适合空间受限的设计。
    - 应用领域:适用于蜂窝通信、Wi-Fi、蜂窝物联网(IoT)、LTE、WiMAX等无线通信领域。

    技术参数


    以下是PMA-5455+的关键电气特性和技术规格:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作频率范围 | - | 50 6000 | MHz |
    | 直流供电电压(Vd) | - | 5.0 V |
    | 直流电流(Id) | - | 30 | 40 | 60 | mA |
    | 噪声系数(Noise Figure) | - | 0.8 2.4 | dB |
    | 输出功率(P1dB) | @1dB压缩点 | 18.8 | 19.8 dBm |
    | 输出IP3 | @1GHz典型值 31.0 dBm |
    特殊条件下的性能
    - 在宽温范围内(-40℃至85℃),PMA-5455+表现出优异的稳定性和可靠性。
    - 支持高达+20dBm的输入功率,且无需外部限幅器即可正常运行。

    产品特点和优势


    PMA-5455+结合了行业领先的低噪声特性和高IP3线性度,使其在诸多应用中脱颖而出:
    - 敏感接收前端的理想选择:同时兼顾灵敏度和动态范围,特别适合低噪放(LNA)需求的通信系统。
    - 高集成度和易用性:内部匹配到50欧姆,无需额外的外部匹配元件即可实现最佳性能。
    - 高效的功耗管理:在保持低电流消耗的同时确保可靠运行,尤其适合电池供电或空间有限的场景。
    - 环境适应性强:通过RoHS合规认证,并提供多种环境测试方法保证其耐用性。

    应用案例和使用建议


    实际应用场景
    - 无线通信基站:作为接收链路中的低噪放模块,显著提高接收信号的质量。
    - 工业物联网(IIoT)设备:在需要低功耗设计的同时保持高线性度的传感器节点中发挥作用。
    - 测试仪器仪表:例如频谱分析仪和矢量信号发生器,需高精度和高动态范围的放大器。
    使用建议
    1. 电源管理:建议使用适当的电感和电容滤波网络来减少输入噪声和稳定供电。
    2. 热设计优化:由于功耗为500mW,推荐良好的散热措施以避免因过热导致性能下降。
    3. 阻抗匹配:确保输入输出端的阻抗匹配接近50欧姆,最大化能量传输效率。

    兼容性和支持


    兼容性
    PMA-5455+具有广泛的兼容性,能够无缝集成到现有的无线通信硬件平台中。其标准封装形式为DQ849,便于SMT贴装。
    支持服务
    Mini-Circuits提供详尽的技术文档和支持服务,包括全面的产品规格书、评估板(如TB-501-6+)以及在线技术支持资源。

    常见问题与解决方案


    问题1:如何防止过热?
    解决方案:增加散热片或改进PCB布局以增加导热面积。
    问题2:噪声性能不稳定怎么办?
    解决方案:检查电源纹波是否超标,必要时加装LC滤波器。
    问题3:输入功率超过额定值怎么办?
    解决方案:在输入端串联限幅器以保护器件免受损伤。

    总结和推荐


    PMA-5455+凭借其出色的低噪声性能、高IP3线性度、紧凑尺寸以及卓越的能效表现,在无线通信领域具有极高的市场竞争力。对于需要高性能接收前端或发射放大模块的工程师而言,这是一款不可多得的选择。
    推荐指数:★★★★★
    如果您正在寻找一款既能满足低噪声又能兼顾高线性度的射频放大器,PMA-5455+无疑是您的理想之选!

PMA-5455+参数

参数
最小工作供电电压 -
最大工作频率 6GHz
最小工作频率 50MHz
最大工作供电电压 6V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PMA-5455+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

PMA-5455+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS PMA-5455+ PMA-5455+数据手册

PMA-5455+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0245 ¥ 25.557
500+ $ 2.4084 ¥ 20.351
1000+ $ 1.89 ¥ 15.9705
库存: 1468
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.55
直接购买
加入购物车
