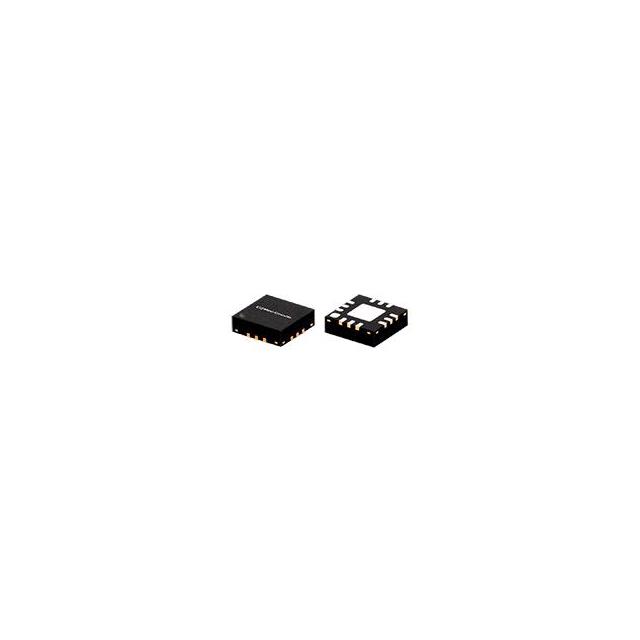

WP4W1+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: WP4W1+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 其他射频器件 WP4W1+

WP4W1+概述

    WP4W1+ 微波组件技术手册

    1. 产品简介


    WP4W1+ 是一款微波四端口功率分配器/组合器,适用于各种射频应用。该器件具备卓越的隔离度(典型值为26 dB)、极小的相位不平衡(典型值为2度)及幅度不平衡(典型值为0.15 dB)。其紧凑的尺寸仅为0.118英寸×0.118英寸×0.035英寸,适合多种高密度应用场合。这些特性使得WP4W1+成为如点对点通信、卫星下行链路、WiMAX和雷达系统等领域中的理想选择。

    2. 技术参数


    - 频率范围: 3000 MHz 至 4200 MHz
    - 插入损耗:
    - 典型值: 0.9 dB 到 1.9 dB
    - 额外损耗 (测试夹具损失): 0.3 dB
    - 隔离度:
    - 典型值: 26 dB
    - 最低值: 17 dB
    - 幅度不平衡:
    - 典型值: 0.15 dB
    - 最大值: 0.5 dB
    - 相位不平衡:
    - 典型值: 2 度
    - 最大值: 9 度
    - 电压驻波比 (VSWR):
    - 端口1,2,3,4: 最大值 1.3
    - 端口S: 最大值 1.7
    - 最大输入功率 (作为分配器): 1.5 W
    - 内部耗散功率: 最大值 0.375 W
    - 工作温度: -40°C 至 85°C
    - 存储温度: -65°C 至 150°C

    3. 产品特点和优势


    - 卓越的隔离度:提供26 dB的典型隔离度,有助于减少信号串扰。
    - 极低的相位和幅度不平衡:良好的相位平衡和幅度平衡确保信号质量。
    - 小巧尺寸:极小的尺寸使其非常适合高密度集成。
    - 高静电放电(ESD)耐受性:能够在高静电环境中稳定运行。
    - 可水洗性:适合需要清洗处理的应用场合。

    4. 应用案例和使用建议


    WP4W1+ 适用于多种高频射频系统。例如,在卫星通信中,它可以作为分路器,将来自卫星的信号均匀分配到多个接收器。在雷达系统中,它可用于信号的合成,提高信号的强度和质量。为了优化性能,建议:
    - 使用高质量的射频电缆连接,以最小化额外损耗。
    - 确保接地良好,避免电磁干扰。

    5. 兼容性和支持


    - 兼容性: WP4W1+ 可与标准的射频连接器和其他射频组件兼容。
    - 支持: Minicircuits 提供详尽的技术文档和客户支持,以帮助用户进行设计和故障排除。

    6. 常见问题与解决方案


    - 问题1: 插入损耗过高。
    - 解决方案: 检查连接器和电缆是否完好无损,必要时更换。
    - 问题2: 信号隔离度不足。
    - 解决方案: 确认连接是否正确,检查是否存在外部干扰。
    - 问题3: 相位或幅度不平衡。
    - 解决方案: 检查器件安装是否正确,必要时重新校准。

    7. 总结和推荐


    总体而言,WP4W1+ 是一款高性能、可靠且易于集成的微波功率分配器/组合器。其卓越的电气特性和小巧的外形使其成为多种射频应用的理想选择。如果您需要高精度、低损耗的射频解决方案,强烈推荐使用WP4W1+。

WP4W1+参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
通用封装 CASE DQ-1225
包装方式 卷带包装

WP4W1+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

WP4W1+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS WP4W1+ WP4W1+数据手册

WP4W1+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 24.5295
100+ ¥ 23.0759
500+ ¥ 22.1674
1000+ ¥ 21.4406
库存: 641
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 245.29
直接购买
加入购物车
