WP4S+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: Surface Mount Power Splitter/Combiner
供应商型号: WP4S+
供应商: 云汉优选
标准整包数: 1

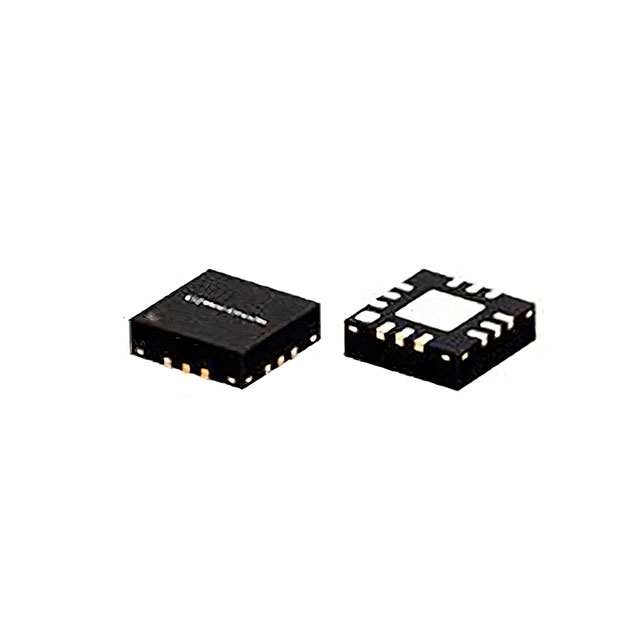

MINI-CIRCUITS 其他射频器件 WP4S+

WP4S+概述

    电子元器件产品技术手册:WP4S+ 4-Way 0° 50Ω 3400至4600 MHz 功率分配器/组合器

    产品简介


    WP4S+ 是一款高性能的4路功率分配器/组合器,适用于多种通信应用,包括点对点通信、卫星下行链路及WiMAX系统。该产品采用微型集成电路(MMIC)表面贴装技术,设计紧凑,具有出色的隔离度、相位不平衡度及幅度不平衡度,能够确保信号传输过程中的稳定性和可靠性。

    技术参数


    以下是WP4S+的主要技术规格和性能参数:
    - 工作频率范围:3400至4600 MHz
    - 插入损耗:0.8 dB(典型值)
    - 隔离度:30 dB(典型值)
    - 幅度不平衡度:0.2 dB(最大值)
    - 相位不平衡度:8°(最大值)
    - 电压驻波比(VSWR):1.5:1(最大值)
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C
    - 内部功耗:0.375 W
    - 封装尺寸:0.118英寸 × 0.118英寸 × 0.035英寸

    产品特点和优势


    - 优异的隔离度:30 dB的隔离度保证了极低的信号泄漏,从而确保了信号完整性。
    - 高稳定性:在广泛的温度范围内表现出色,适合恶劣环境下的应用。
    - 小尺寸设计:0.118英寸 × 0.118英寸 × 0.035英寸的紧凑封装使其适用于空间受限的应用场合。
    - 良好兼容性:适合应用于各种电路板布局,如PL-259连接器。

    应用案例和使用建议


    WP4S+ 主要应用于点对点通信、卫星下行链路及WiMAX系统中。以下是具体应用场景及其使用建议:
    - 点对点通信:用于长距离的无线通信链接,需要确保信号质量。建议在系统设计时考虑使用适当的滤波器和补偿措施,以进一步提升信号纯净度。
    - 卫星下行链路:作为关键部件之一,确保信号分配的准确性。应定期进行系统的检查和维护,确保长期稳定运行。
    - WiMAX系统:适用于宽带无线接入网络,需要关注系统负载情况,适时调整资源分配策略。

    兼容性和支持


    WP4S+ 具有良好的兼容性,可以方便地集成到现有的无线通信系统中。Mini-Circuits公司为用户提供全面的技术支持和标准保修服务,确保客户获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:信号传输质量下降。
    - 解决方案:检查连接接口是否松动,必要时重新焊接。
    - 问题2:产品发热严重。
    - 解决方案:确保工作环境符合温度要求,避免长时间过载使用。
    - 问题3:产品损坏。
    - 解决方案:联系Mini-Circuits公司进行维修或更换。

    总结和推荐


    WP4S+ 以其卓越的性能和高可靠性,在众多电子元器件中脱颖而出。它特别适用于需要高质量信号传输的通信应用中。总体来说,推荐此产品给需要高性能功率分配器/组合器的应用场景。
    通过以上详细的技术手册解析,可以看出WP4S+ 是一款集高性能、高稳定性和广泛适用性于一身的产品,非常适合各类无线通信系统中的应用。希望这些信息能帮助您更好地理解和应用这款产品。

WP4S+参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 3mm*3mm*990μm
通用封装 CASE DQ-1225
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WP4S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

WP4S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS WP4S+ WP4S+数据手册

WP4S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 26.082
100+ ¥ 24.5364
500+ ¥ 23.5704
1000+ ¥ 22.7976
库存: 958
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 260.82
直接购买
加入购物车
