HV509K6-G-M932

产品分类: 寄存器
产品描述: 推挽式 1 2V 5.5V Serial to Parallel,Shift Register QFN 贴片安装,黏合安装 5mm*5mm*880μm
供应商型号: HV509K6-G-M932-ND
供应商: Digi-Key
标准整包数: 5000

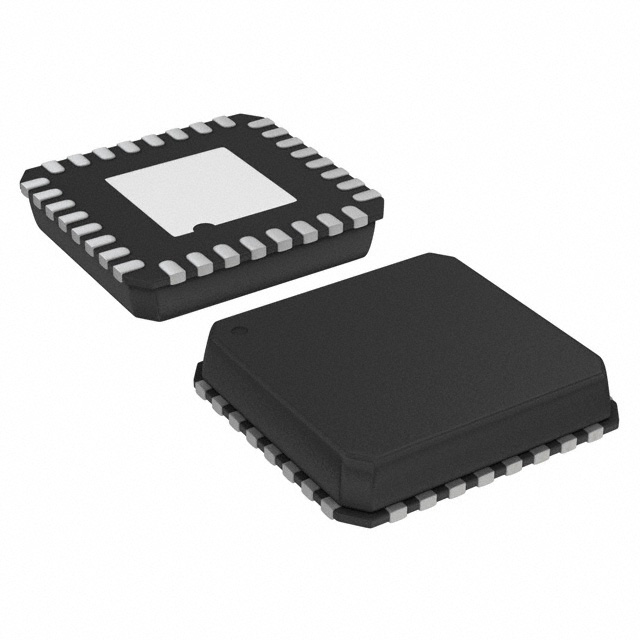

MICROCHIP TECHNOLOGY 寄存器 HV509K6-G-M932

HV509K6-G-M932概述

    HV509 技术手册:高压多功能转换器

    产品简介


    HV509 是一款由 Supertex 公司生产的高压多功能转换器,主要用于控制高达 200V 的电压输出。它特别适用于多种段式 EL 显示屏、压电换能器驱动器以及 Braille 驱动器等领域。HV509 内置 16 个高电压输出端口,采用 HVCMOS® 技术,能够提供精确的电流控制和灵活的数据传输模式。

    技术参数


    - 输入电源电压:逻辑供电 VDD: 2.0V 至 7.0V;高电压供电 VPP: 50V 至 200V;翻译供电 VBIAS: 2.6V 至 6.6V
    - 逻辑输入电压范围:-0.5V 至 VDD + 0.5V
    - 输出电压范围:最高 +200V
    - 输出电流能力:±1.0mA
    - 时钟频率:最高 500kHz
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    - HVCMOS® 技术:该技术使得 HV509 能够处理高达 200V 的电压,确保了极高的可靠性和耐用性。
    - 高电压输出:支持高达 +200V 的输出电压,非常适合驱动高电压负载。
    - 多功能性:可以作为多个段式 EL 显示屏、压电换能器驱动器和 Braille 驱动器的控制模块。
    - 灵活的数据传输:支持 16 位串行到并行转换,且具有级联接口以扩展功能。
    - 高稳定性:所有引脚均经过绝对最大额定值保护设计,确保长期稳定运行。

    应用案例和使用建议


    - 典型应用电路:HV509 用于一个 16 通道的串行到并行转换器,其中包含一个高电压背板驱动器和推挽输出。这种配置非常适合于驱动复杂的显示面板。
    - 使用建议:在启动时,需遵循严格的上电顺序(先接地,再上逻辑电源 VDD,然后是译码电源 VBIAS 和高电压电源 VPP),这有助于避免内部组件的损坏。

    兼容性和支持


    - 兼容性:HV509 可与其他逻辑电平电路无缝连接,并通过 DIN 输入进行级联。
    - 支持和维护:Supertex 提供了详尽的技术文档和支持服务,包括在线资源和客户服务热线,以帮助用户解决问题。

    常见问题与解决方案


    - 问题 1:如何正确设置上电顺序?
    - 解决方法:严格遵循手册中的上电顺序指导,先接地,然后依次上 VDD、VBIAS 和 VPP。
    - 问题 2:输出电压不足怎么办?
    - 解决方法:检查 VBIAS 电压设置,根据需要调整 VBIAS 以提高电流输出能力。
    - 问题 3:高电压输出不稳定?
    - 解决方法:确保所有逻辑输入保持稳定,检查是否存在外部噪声干扰。

    总结和推荐


    综上所述,HV509 是一款高性能、多功能的高压转换器,尤其适合驱动高电压负载。它的高可靠性、强大的功能及广泛的应用范围使其成为市场上的优质选择。我们强烈推荐使用 HV509 来满足各类高电压控制需求。

HV509K6-G-M932参数

参数
最大工作供电电压 5.5V
时钟频率 -
逻辑功能 Serial to Parallel,Shift Register
电路数量 -
最小工作供电电压 2V
输出类型 推挽式
元件数量 1
低电平输出电流 -
逻辑系列 -
传播延迟时间 -
高电平输出电流 -
长*宽*高 5mm*5mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HV509K6-G-M932厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV509K6-G-M932数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 寄存器 MICROCHIP TECHNOLOGY HV509K6-G-M932 HV509K6-G-M932数据手册

HV509K6-G-M932封装设计

查看详情并下载
Symbol
Footprint
3D Model
