HV5623K7-G-M933

产品分类: 寄存器
产品描述: 漏极开路 1 4.5V 5.5V Serial to Parallel,Shift Register QFN 贴片安装,黏合安装 7mm*7mm*730μm
供应商型号: 689-HV5623K7-G-M933
供应商: Mouser
标准整包数: 1

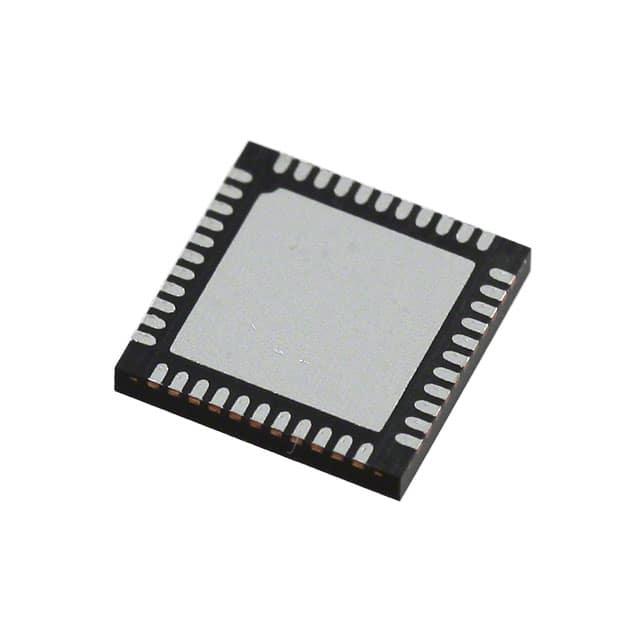

MICROCHIP TECHNOLOGY 寄存器 HV5623K7-G-M933

HV5623K7-G-M933概述


    产品简介


    HV5623
    产品类型:高压串行到并行转换器,具有开漏输出。
    主要功能:
    - 支持最高220V的高电压输出。
    - 具有最小100mA的恒流源能力。
    - 可配置的极性反转和空白输入。
    应用领域:
    - 喷墨打印头和静电打印头。
    - 交流电致发光显示屏(AC-EL)。
    - 微机电系统(MEMS)应用。
    - 大矩阵液晶显示(LCD)驱动。
    - 等离子面板和其他需要多路高电压电流源的应用。

    技术参数


    电气特性:
    - 绝对最大额定值:
    - 电源电压:-0.5V 至 +7V
    - 输出电压:-0.5V 至 +230V
    - 输入逻辑电平:-0.5V 至 VDD +0.5V
    - 最大接地电流:1.5A
    - 最高结温:+125°C
    - 存储温度:-65°C 至 +150°C
    工作条件:
    - 逻辑供电电压(VDD):4.5V 至 5.5V
    - 高电平输入电压(VIH):0.8 VDD 至 VDD
    - 低电平输入电压(VIL):0V 至 0.2 VDD
    - 时钟频率(fCLK):16 MHz
    直流电气特性:
    - 功耗:在fCLK = 16 MHz, fDATA = 8 MHz条件下,最大VDD供电电流为25mA
    - 静态VDD供电电流:100 μA
    - 空闲状态下的输出电流:10 μA
    交流电气特性:
    - 时钟脉冲宽度:31 ns
    - 数据建立时间:25 ns
    - 数据保持时间:10 ns
    - 启用到高电压输出的开启时间:400 ns

    产品特点和优势


    产品特点:
    - 16 MHz的移位寄存器速度,实现快速的数据传输。
    - 内置极性选择和空白功能,增加了应用的灵活性。
    - CMOS兼容输入接口,便于集成。
    - 开漏输出设计,允许外部电路扩展。
    产品优势:
    - 高电流驱动能力:最小100mA的恒流源能力使其适合驱动大量负载。
    - 多功能控制输入:可以方便地通过编程来改变输出极性。
    - 广泛的工作温度范围:支持从-40°C至+85°C的环境温度,适合恶劣环境应用。

    应用案例和使用建议


    应用场景:
    - 喷墨打印机:HV5623可用于驱动喷墨打印头,提供精准的电流控制以确保高质量的打印效果。
    - 交流电致发光显示器:可作为电致发光显示屏的驱动器,实现高效的显示效果。
    - 微机电系统(MEMS)应用:适用于需要多通道电流源的MEMS设备。
    使用建议:
    - 在选择HV5623时,确保它与所需的电压等级匹配,特别是在高压环境中使用时需注意安全。
    - 考虑到散热问题,应确保良好的散热设计,特别是当进行高电流输出操作时。

    兼容性和支持


    兼容性:
    - HV5623的CMOS兼容输入使其易于与现有的MCU或其他逻辑芯片集成。
    - 该器件具有32个高压输出通道,可以轻松与其他电子元器件连接。
    支持和维护:
    - Microchip提供了详尽的技术支持文档,包括应用指南和故障排除手册。
    - 用户可以通过访问Microchip官方网站或联系当地技术支持部门获得进一步帮助。

    常见问题与解决方案


    常见问题:
    1. 如何正确配置极性反转功能?
    - 解决方案:查阅手册中的极性设置部分,根据需求设置POL输入为L或H。

    2. 在高电压输出时,输出电流不稳定。
    - 解决方案:检查VDD供电电压是否稳定,确认负载与器件的匹配情况,并优化电路设计。
    3. 长时间使用后器件发热严重。
    - 解决方案:增加散热片或者采用更有效的散热方案,如添加风扇或改进散热路径。

    总结和推荐


    综合评估:
    - HV5623是一款高性能的高压串行到并行转换器,具有广泛的电气特性支持和多样的应用场景。
    - 其独特的功能和优势使其成为驱动高电压电流输出的理想选择,尤其是在喷墨打印和电致发光显示领域。
    - 适用于需要多通道电流控制的复杂电子系统。
    推荐使用:
    - 推荐将HV5623用于需要高精度电流控制和高压输出的工业应用中,例如喷墨打印机和电致发光显示器。由于其卓越的性能和可靠性,HV5623是一个值得信赖的选择。

HV5623K7-G-M933参数

参数
电路数量 -
逻辑系列 -
最大工作供电电压 5.5V
低电平输出电流 -
时钟频率 -
传播延迟时间 -
元件数量 1
输出类型 漏极开路
逻辑功能 Serial to Parallel,Shift Register
高电平输出电流 -
最小工作供电电压 4.5V
长*宽*高 7mm*7mm*730μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HV5623K7-G-M933厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV5623K7-G-M933数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 寄存器 MICROCHIP TECHNOLOGY HV5623K7-G-M933 HV5623K7-G-M933数据手册

HV5623K7-G-M933封装设计

查看详情并下载
Symbol
Footprint
3D Model
