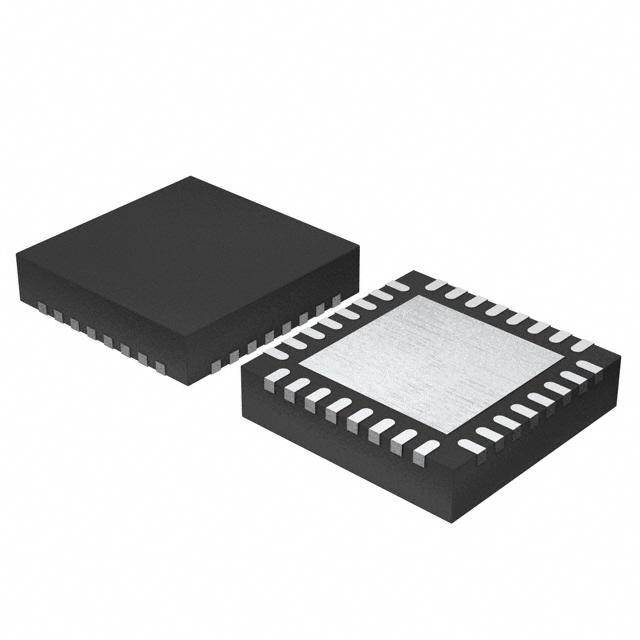

HV513K7-G

产品分类: 寄存器
产品描述: Microchip 移位寄存器, 8位, 表面贴装安装, CMOS
供应商型号: J-MCHP-0208271
供应商: Chip1stop
标准整包数: 1
MICROCHIP TECHNOLOGY 寄存器 HV513K7-G

HV513K7-G概述

    HV513 8-Channel Serial-to-Parallel Converter with High-Voltage Push-Pull Outputs

    1. 产品简介


    产品类型: HV513 是一款低电压至高电压的串行到并行转换器,具有八个高压推挽输出通道。
    主要功能: HV513 用于驱动小型电容负载,如压电换能器。它可应用于需要多个高压输出的场合,具有中等电流源和汲能力。
    应用领域:
    - 压电换能器驱动器
    - 盲文驱动器
    - 织机应用
    - 打印机驱动器
    - 微机电系统(MEMS)应用
    - 显示器

    2. 技术参数


    绝对最大额定值:
    - 逻辑供电电压(VDD): -0.5V 至 +6V
    - 高压供电电压(VPP): VDD 至 +275V
    - 逻辑输入电平: -0.5V 至 VDD +0.5V
    - 推挽输出:
    - 高电平输出电压(VOH): 140V (VPP=200V, IHVOUT=-20mA)
    - 低电平输出电压(VOL): 60V (VDD=4.5V, IHVOUT=20mA)
    推荐工作条件:
    - 逻辑供电电压(VDD): 4.5V 至 5.5V
    - 高压供电电压(VPP): 50V 至 250V
    - 输出频率(fOUT): 300Hz (CL=50nF, VPP=200V)
    - 钟频率(fCLK): 0 至 8MHz
    - 输出短路检测时间(tSD): 500ns (CL=15pF, 短路到输出下降沿)

    3. 产品特点和优势


    - 高压输出能力: 可提供高达250V的输出电压。
    - 低功耗水平移位: 从5V到250V进行低功耗水平移位。
    - 高速数据传输: 在VDD=5V时,移位寄存器速度可达8MHz。
    - 短路检测: 输出短路时,将自动检测并触发。
    - 高阻抗控制: 提供输出高阻抗状态控制。
    - 兼容性: CMOS兼容输入,内部带20kΩ拉高电阻。

    4. 应用案例和使用建议


    典型应用电路:
    - 压电换能器驱动
    - 打印机驱动
    - MEMS应用
    - 显示器驱动
    使用建议:
    - 对于驱动压电换能器,确保输入电压和输出频率匹配设备需求。
    - 在高压供电电压(VPP)下工作时,需注意总功率消耗限制,以避免过热。
    - 使用适当的封装类型,例如32-lead QFN或24-lead SOW,根据具体的应用需求选择合适封装。

    5. 兼容性和支持


    - 兼容性: 与各种压电换能器、打印机和显示器兼容。
    - 支持: Microchip 提供全面的技术文档和客户支持服务,帮助用户解决设计和应用问题。

    6. 常见问题与解决方案


    - Q: 如何处理过高的输出电压?
    - A: 确保VPP不超过规定范围,并合理配置外部电路,避免电压过载。
    - Q: 输出端出现短路怎么办?
    - A: 检查外部线路是否有异常,确保连接正确,短路检测功能正常工作。
    - Q: 如何实现高压输出的高速切换?
    - A: 调整CLK频率至最佳工作点,确保符合器件的最大操作条件。

    7. 总结和推荐


    总结: HV513 是一款高性能的高压转换器,具备多种优势,包括高输出电压、低功耗、高速数据传输和短路检测等功能。适用于各类高电压驱动场合。
    推荐: 强烈推荐HV513用于需要高压输出和高可靠性的应用中,尤其是在压电换能器、MEMS和其他高端应用中表现优异。

HV513K7-G参数

参数
逻辑系列 CMOS
电路数量 -
逻辑功能 Serial to Parallel,Shift Register
时钟频率 -
传播延迟时间 110ns
元件数量 1
最大工作供电电压 5.5V
最小工作供电电压 4.5V
高电平输出电流 -
低电平输出电流 -
输出类型 推挽式
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

HV513K7-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV513K7-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 寄存器 MICROCHIP TECHNOLOGY HV513K7-G HV513K7-G数据手册

HV513K7-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
