HV9961NG-G

产品分类: LED驱动器
产品描述: Microchip LED驱动芯片, PWM调光, 8 → 450 V 直流输入, 165mA输出
供应商型号: 2448512
供应商: 海外现货
标准整包数: 1

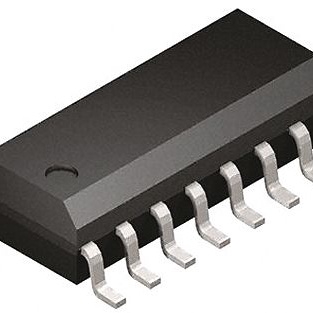

MICROCHIP TECHNOLOGY LED驱动器 HV9961NG-G

HV9961NG-G概述


    产品简介


    产品类型: HV9961 是一款由 Microchip Technology Inc. 设计的高性能 LED 驱动器集成电路(IC),特别适用于直流-直流或交流-直流的 LED 驱动应用。
    主要功能: 该 IC 主要用于恒流控制,采用平均电流模式实现精确的 LED 电流调节。通过独特的控制算法,它实现了无需外部高侧电流检测和环路补偿即可精确控制 LED 电流的功能。
    应用领域: HV9961 在多个领域有广泛应用,包括但不限于 LED 背光灯、通用恒流源、LED 显示屏、建筑装饰照明及路灯照明。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 8 | - | 450 | V |
    | 输出电流精度 | - | ±3 | - | % |
    | 绝对最大额定温度 | -40 | - | +125 | °C |
    | 封装类型 | 16-lead SOIC 或 8-lead SOIC |

    产品特点和优势


    独特功能:
    - 快速平均电流控制机制。
    - 可编程常关时间开关控制。
    - 具备线性和脉宽调制(PWM)两种调光输入方式。
    - 内置短路保护机制,支持跳跃模式以防止饱和。
    - 与 HV9910B 引脚兼容,可直接替换升级。

    市场竞争力:
    - 精确度和响应速度高,无须外部补偿电路。
    - 宽泛的工作温度范围(-40°C 到 +125°C),适合恶劣环境使用。
    - 支持高达 450V 的供电输入电压,适用于多种高压应用场合。

    应用案例和使用建议


    实际应用案例:
    - 用于 LCD 显示屏的背光驱动。
    - 在 LED 路灯系统中提供稳定电流输出。
    使用建议:
    - 确保选择合适大小的电感器,使其在满载时的纹波电流维持在平均直流全负载电流的 30%-40%。
    - 为避免电流调节失效,应确保 LED 串电压不超过输入电压的 75%。

    兼容性和支持


    兼容性:
    - HV9961 与 HV9910B 引脚兼容,可以作为直接替代品进行使用。
    - 其输出电流可以通过线性或脉宽调制方式调节,便于与现有控制系统集成。
    支持和维护:
    - Microchip 提供详尽的技术文档和用户指南。
    - 提供在线技术支持,帮助用户解决实际使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: LED 电流波动较大。
    - 解决方案: 检查外部感测电阻值,调整感测电路中的电感值。
    2. 问题: 短路时设备不能正常保护。
    - 解决方案: 检查短路保护阈值设置是否合理,如需增加额外保护措施,可以添加外部保险丝或继电器。
    3. 问题: PWM 调光信号无法正确转换。
    - 解决方案: 确认 PWM 输入信号符合 IC 规格要求,检查相关电路连接是否正确。

    总结和推荐


    综合评估:
    HV9961 LED 驱动器凭借其高度精确的电流控制能力和广泛的适用范围,在众多同类产品中脱颖而出。不仅能够实现高精度的电流控制,还提供了出色的环境适应性和稳定性。
    推荐使用:
    强烈推荐给需要精确控制 LED 电流且对环境适应性强的应用场合,例如商业照明、户外显示和装饰照明等领域。其易用性、兼容性和卓越的性能使其成为市场上的一款优质选择。

HV9961NG-G参数

参数
效率 -
调光方式 PWM,Analog
最小输出电压 -
最大输出电压 -
输出数量 1
拓扑 Step-Down (Buck)
最小输入电压 8V
输出电流 165mA
功率 -
最大输入电压 450V
通用封装 SOIC-16
安装方式 贴片安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装,管装

HV9961NG-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV9961NG-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LED驱动器 MICROCHIP TECHNOLOGY HV9961NG-G HV9961NG-G数据手册
