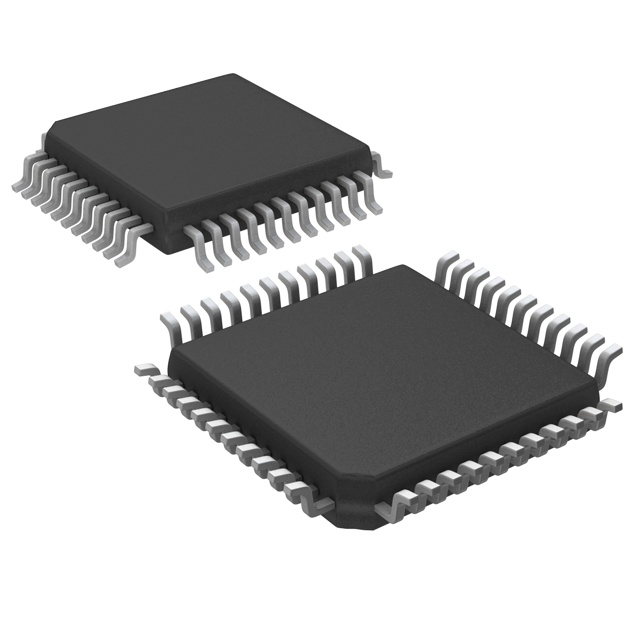

HV66PG-G

产品分类: LED驱动器
产品描述: LCD Driver 5V 44-Pin PQFP Tray
供应商型号: HV66PG-G
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY LED驱动器 HV66PG-G

HV66PG-G概述

    # Microchip HV66: 32-Channel High-Voltage Push-Pull Outputs

    1. 产品简介


    产品类型: 32-通道高压推挽输出转换器
    主要功能:
    - 将低电压串行信号转换为多路高电压并行信号。
    - 提供高达60V的输出电压。
    - 具备低压移位功能。
    - 支持最高5MHz的移位寄存器速度。
    - 带有锁存的数据输出。
    - 双向移位寄存器。
    - 背板输出。
    应用领域:
    - 液晶显示器驱动
    - 显示屏驱动
    - 喷墨打印机驱动
    - 微机电系统(MEMS)应用

    2. 技术参数


    绝对最大额定值
    - 逻辑供电电压,VDD:-0.5V 至 +7V
    - 高压供电电压,VPP:-0.5V 至 +70V
    - 最大接地面电流:1.5A
    - 最大结温,TJ(MAX):+125°C
    - 存储温度范围,TS:-65°C 至 +125°C
    - 连续总功耗(44-lead PQFP 和 44-lead PLCC):1200 mW
    推荐操作条件
    - 逻辑供电电压 VDD:4.5V - 5.5V
    - 高压供电电压 VPP:12V - 60V
    - 最高输入电压 VDD:5.5V
    - 时钟频率 fCLK:0 - 5 MHz
    - 工作环境温度 TA:-40°C - +85°C
    直流电气特性
    - 供电电流 IDD:15 mA @ fCLK = 5 MHz, VDD = 5.5V
    - 空闲状态 VPP 供电电流 IPPQ:0.5 mA
    - 空闲状态 VDD 供电电流 IDDQ:0.5 mA
    - 输入电流:IIH <= 1 µA, IIL >= -1 µA
    交流电气特性
    - 时钟频率 fCLK:0 - 5 MHz
    - 时钟宽度 tWL, tWH:100 ns
    - 数据建立时间 tSU:25 ns
    - 数据保持时间 tH:50 ns
    - 从锁存使能到输出的时间 tHON, tHOFF:500 ns
    - 从极性到背板输出的时间 tBON, tBOFF:500 ns
    - 时钟到数据高低转换延迟时间 tDHL, tDLH:200 ns
    - 锁存使能脉冲宽度 tWLE:100 ns

    3. 产品特点和优势


    特点:
    - 高压输出能力:高达60V的输出电压,适用于需要高电压的显示和驱动电路。
    - 双向移位寄存器:支持双向数据传输,便于实现复杂控制逻辑。
    - 背板输出:具有单独的背板输出通道,便于构建复杂的背板驱动电路。
    - 高速率:最高可达5MHz的移位寄存器速度,满足快速响应的需求。
    优势:
    - 高可靠性:采用Microchip先进的制造工艺,确保产品在极端条件下的稳定运行。
    - 集成度高:将多个功能模块集成在一个芯片上,简化设计和减少成本。
    - 易于使用:多种控制引脚和详细的编程指南,便于快速上手和调试。

    4. 应用案例和使用建议


    应用案例
    - LCD显示器驱动:HV66可以用于驱动多路LCD显示屏,提供高精度的电压输出。
    - 喷墨打印机驱动:HV66可以用于控制喷墨打印头的电极,实现精准的墨滴喷射。
    使用建议
    - 散热设计:由于HV66在高负载情况下会发热,建议在电路设计时加入良好的散热措施,如散热片或风扇。
    - 电源管理:确保VDD和VPP的供电稳定,避免电源波动对HV66造成影响。

    5. 兼容性和支持


    兼容性:
    - HV66可以与多种标准接口和协议兼容,如SPI和I2C接口。
    支持和服务:
    - Microchip提供详尽的技术文档和在线支持,包括用户手册、应用笔记和技术论坛。
    - 用户可以通过联系当地Microchip代表或销售办事处获得报价、样品和技术支持。

    6. 常见问题与解决方案


    常见问题
    - Q: HV66无法正常工作怎么办?
    - A: 确认所有输入信号符合推荐的操作条件。检查是否有引脚短路或断开的情况。查阅技术手册中的故障排查部分。
    - Q: 如何保证供电稳定?
    - A: 使用稳定的电源适配器,并加入滤波电容以减少纹波和噪声。
    - Q: 如何选择合适的封装?
    - A: 根据具体应用需求选择适合的封装,如44-lead PQFP或44-lead PLCC。考虑空间限制和散热要求。

    7. 总结和推荐


    综合评估:
    HV66作为一款高性能的32-通道高压推挽输出转换器,在显示驱动、打印驱动等领域展现出色的性能。其独特的双向移位寄存器和高电压输出能力使其成为这些应用的理想选择。
    推荐使用:
    我们强烈推荐HV66应用于需要高电压驱动的应用场合,特别是在液晶显示器驱动和微机电系统中。其出色的性能和稳定性将显著提升系统的可靠性和效率。
