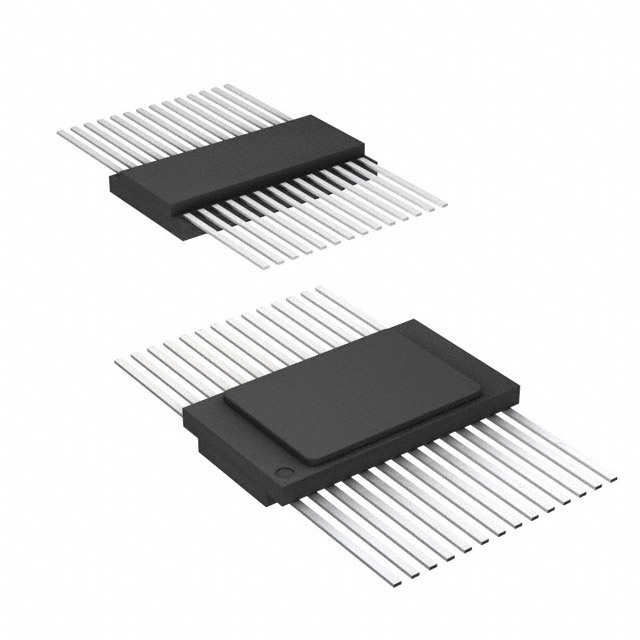

AT28C256E-15FM/883

产品描述: 256Kbit 4.5V~5.5V 70ns 32Kx8 4.5V EEPROM,Non-Volatile 5.5V 6.67MHz 150ns Parallel 10Year DFP,FP 贴片安装
供应商型号: 556-A28C256E15FM883
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT28C256E-15FM/883

AT28C256E-15FM/883概述

    # AT28C256 Paged Parallel EEPROM 技术手册

    1. 产品简介


    基本介绍
    AT28C256 是一款高性能电可擦除可编程只读存储器(EEPROM),属于Microchip Technology公司的产品系列。其容量为256千比特(即32,768字 × 8位),通过页写入操作实现高效的数据存储和访问。此芯片采用先进非易失性CMOS技术制造,适用于需要高可靠性、低功耗以及快速访问的应用场景。
    主要功能
    - 快速读取访问时间:150纳秒(ns)。
    - 自动页写入操作:内置64字节的地址和数据锁存器,支持一次性写入多达64字节的数据。
    - 高可靠性:支持10,000至100,000次擦写周期,数据保存期限可达10年。
    - 多种保护机制:硬件和软件数据保护功能,防止意外写入。
    - 兼容性:支持单5V电源供电,同时与CMOS和TTL接口兼容。
    应用领域
    AT28C256广泛应用于工业控制、通信设备、汽车电子等领域,尤其适合对存储容量要求较高且需频繁更新数据的场景。

    2. 技术参数


    以下是AT28C256的技术规格和技术指标:
    | 参数类别 | 规格 |

    | 存储容量 | 256K位 |
    | 组织结构 | 32,768字 × 8位 |
    | 工作电压 | 5V ± 10% |
    | 最大读取延迟时间 | 150ns |
    | 最大写入周期时间 | 3ms或10ms |
    | 页写入操作 | 支持1至64字节 |
    | 最大工作电流 | 50mA(活动模式) |
    | 待机电流 | 300µA(CMOS模式) |
    | 数据保留时间 | 10年 |
    | 输入电压范围 | -0.6V至+6.25V |
    此外,AT28C256支持多种封装形式,包括32引脚CERDIP、32引脚CLCC、32引脚Flatpack以及30引脚PGA。

    3. 产品特点和优势


    独特功能
    - 高速访问:最低150ns的读取延迟使其非常适合实时数据处理需求。
    - 增强耐用性:提供超过10,000次的擦写循环,确保长期稳定运行。
    - 灵活操作模式:支持标准的读取、写入及页写入模式,满足多样化的系统设计需求。
    - 多重保护机制:内置硬件和软件保护,有效防止意外写入和数据丢失。
    市场竞争力
    相较于同类产品,AT28C256凭借其卓越的性能参数和全面的功能组合,在工业级应用中具有显著的竞争优势。特别是在对环境温度要求较高的场景下,其军用级别的耐温范围(-55°C至+125°C)成为一大亮点。

    4. 应用案例和使用建议


    典型应用场景
    - 工业自动化:用于工厂设备的数据记录和程序存储。
    - 车载导航系统:作为地图数据存储单元。
    - 医疗设备:存储患者病历或其他敏感信息。
    使用建议
    1. 在选择AT28C256时,需确保供电电压稳定在5V±10%范围内,避免因电压波动导致数据损坏。
    2. 对于高频率写入的应用场景,建议结合数据保护机制使用,以延长使用寿命。
    3. 当与其它外设连接时,注意信号线的匹配阻抗,防止信号反射影响稳定性。

    5. 兼容性和支持


    兼容性
    AT28C256与CMOS和TTL逻辑电路完全兼容,可通过简单的设计适配到现有的系统中。其标准化的引脚布局也便于PCB布局规划。
    支持服务
    Microchip提供详尽的技术文档和客户支持服务,包括在线论坛、技术支持热线以及定期举办的培训活动。此外,客户还可订阅产品变更通知服务,以便及时获取最新版本的信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据读取异常 | 检查地址信号是否正确传输 |
    | 写入失败 | 确认VCC电压是否符合要求 |
    | 无法启用软件数据保护功能 | 核对初始化命令序列是否正确执行 |
    | 设备温度过高 | 调整散热措施或更换更高耐温等级的产品 |

    7. 总结和推荐


    综合评估
    AT28C256凭借其出色的性能表现和丰富的功能选项,在工业和高可靠性需求的应用中表现出色。其卓越的耐久性和严格的工艺质量保证了长时间使用的可靠性。
    推荐结论
    我们强烈推荐AT28C256用于需要高可靠性和灵活性的场景。无论是工业自动化还是车载电子系统,这款EEPROM都能提供稳定的存储解决方案,帮助用户优化整体系统性能。

AT28C256E-15FM/883参数

参数
最大时钟频率 6.67MHz
存储容量 256Kbit
组织 32Kx8
数据保留时长 10Year
输出使能访问时间 70ns
最小工作供电电压 4.5V
最大访问时间 150ns
接口类型 Parallel
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
编程电压 4.5V~5.5V
18.49mm(Max)
10.57mm(Max)
3.02mm(Max)
通用封装 DFP,FP
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装

AT28C256E-15FM/883厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
