AT24C16AN-10SU-1.8

产品描述: 16Kbit 2Kx8 1.8V EEPROM,Non-Volatile 5.5V 400KHz 4.5μs I2C 100Year SOIC-8 贴片安装
供应商型号: AT24C16AN-10SU1.8-ND
供应商: Digi-Key
标准整包数: 1

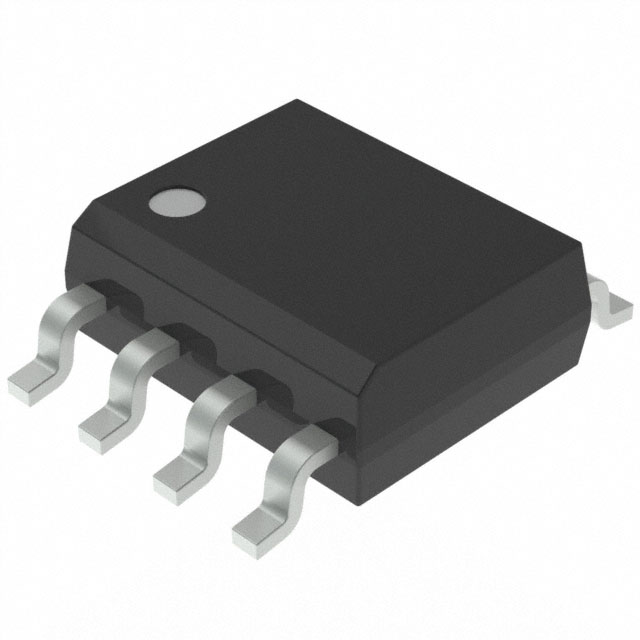

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT24C16AN-10SU-1.8

AT24C16AN-10SU-1.8概述


    产品简介


    AT24C02A/04A/08A/16A 是一款系列串行EEPROM存储器,提供2K、4K、8K和16K的不同存储容量选择。这些器件通过双向数据传输协议进行数据交互,广泛应用于工业和商业领域的各种场合,特别适用于需要低功耗和低电压操作的应用场景。

    技术参数


    - 工作电压:1.8V至5.5V(部分型号)
    - 总线频率:最高可达400kHz(2.5V、2.7V、5V)
    - 写保护:硬件数据保护,通过连接至GND或VCC实现读写控制
    - 封装类型:8-lead PDIP、8-lead JEDEC SOIC、8-lead MAP和8-lead TSSOP
    - 页面写入模式:2K为8字节,4K、8K、16K为16字节
    - 可靠性:数据保留时间为100年,耐久度为1百万次写循环
    - 温度范围:工业级(-40°C到+85°C),扩展温度范围(-40°C到+125°C)

    产品特点和优势


    - 高可靠性:具备长期的数据保留能力和高耐久度,适合长时间稳定运行的环境。
    - 灵活的写入方式:支持单字节和多字节页面写入模式,能够高效地处理不同类型的数据传输需求。
    - 多种封装选项:提供多种封装形式以适应不同尺寸要求的电路板设计,增强产品的通用性。
    - 低功耗设计:适用于低功耗应用的场合,降低系统整体能耗。

    应用案例和使用建议


    应用场景:此类EEPROM器件广泛应用于需要数据非易失性存储的场合,例如智能仪表、消费电子产品、汽车电子系统等。特别是对于车载系统,它们可以用于存储重要的配置信息和故障日志。
    使用建议:
    1. 在进行写操作时,确保系统有足够的等待时间完成内部写周期(tWR),避免数据未完全写入导致错误。
    2. 当执行多字节页面写入时,注意数据地址的递增和边界检查,防止数据覆盖错误。
    3. 采用硬件写保护机制可以有效保护数据不被意外更改。

    兼容性和支持


    - 兼容性:该系列产品通过标准的2线串行接口与微控制器或其他设备通信,保证了良好的互操作性。
    - 支持服务:制造商提供详尽的技术文档和支持,确保用户能够快速解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q:写入操作失败怎么办?
    - A: 检查是否有足够的等待时间完成写入操作(tWR),并且确认写保护未启用。如果问题依旧存在,尝试重新初始化设备。
    2. Q:数据读取错误如何排查?
    - A: 确认读取时钟频率是否正确,检查硬件连接是否可靠。若读取指令已正确发出但数据仍不准确,可能是EEPROM芯片损坏,需更换新件。

    总结和推荐


    AT24C02A/04A/08A/16A是一款性能优异且功能全面的EEPROM器件,具有高可靠性、低功耗和灵活的写入方式。无论是工业自动化还是消费电子领域,它都能提供稳定的数据存储解决方案。根据项目需求选择合适的容量版本,充分考虑封装类型及温度等级后,该产品无疑是一个值得信赖的选择。

AT24C16AN-10SU-1.8参数

参数
输出使能访问时间 -
存储容量 16Kbit
存储器类型 EEPROM,Non-Volatile
最大时钟频率 400KHz
编程电压 -
最大访问时间 4.5μs
最小工作供电电压 1.8V
组织 2Kx8
接口类型 I2C
数据保留时长 100Year
最大工作供电电压 5.5V
通用封装 SOIC-8
安装方式 贴片安装
零件状态 停产
包装方式 管装

AT24C16AN-10SU-1.8厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT24C16AN-10SU-1.8数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT24C16AN-10SU-1.8 AT24C16AN-10SU-1.8数据手册

AT24C16AN-10SU-1.8封装设计

查看详情并下载
Symbol
Footprint
3D Model
