93AA46B-I/P

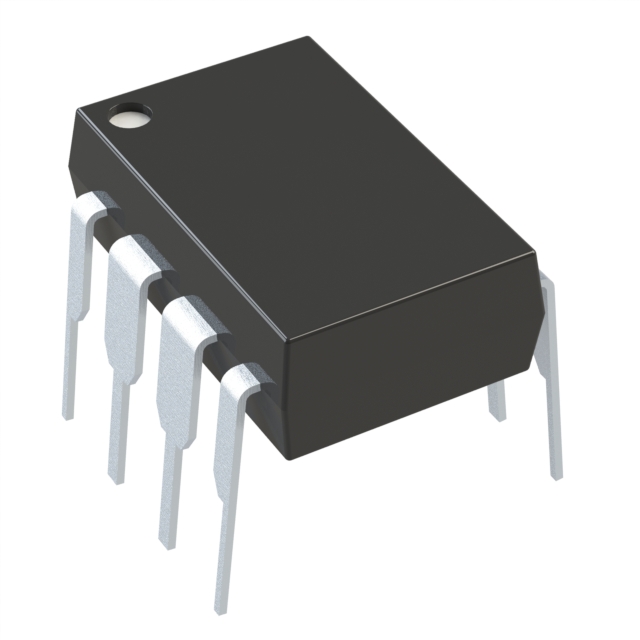

产品描述: 1Kb (64 x 16) 64x16 1.8V EEPROM,Non-Volatile 5.5V 2MHz 250ns Microwire 200Year PDIP-8 通孔安装 9.27mm*7.87mm*3.3mm
供应商型号: 11M-93AA46B-I/P
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93AA46B-I/P

93AA46B-I/P概述


    产品简介


    Microchip Technology Inc.的93AA46A/B/C、93LC46A/B/C、93C46A/B/C系列器件是1Kbit低电压串行电可擦除可编程只读存储器(EEPROM)。这些设备采用先进的CMOS技术制造,适合于低功耗、非易失性内存应用。本系列包含多种型号,支持不同的工作电压范围和内存配置,适用于广泛的应用场景。

    技术参数


    这些设备的关键技术规格包括:
    - 工作电压范围:
    - 93AA46A: 1.8-5.5V
    - 93AA46B: 1.8-5.5V
    - 93LC46A: 2.5-5.5V
    - 93LC46B: 2.5-5.5V
    - 93C46A: 4.5-5.5V
    - 93C46B: 4.5-5.5V
    - 93AA46C: 1.8-5.5V
    - 93LC46C: 2.5-5.5V
    - 93C46C: 4.5-5.5V
    - 内存配置:支持8位和16位组织,具体取决于ORG引脚的配置。

    - 温度范围:
    - 工业级 (I): -40°C 至 +85°C
    - 汽车级 (E): -40°C 至 +125°C
    - 电气特性:
    - 高输入电平: VCC + 1V
    - 低输入电平: -0.3V 到 0.8VCC
    - 输出电流: 最大 2.1 mA
    - 写入电流: 最大 500 μA (FCLK = 3 MHz, VCC = 5.5V)
    - 读取电流: 最大 100 μA (FCLK = 3 MHz, VCC = 5.5V)

    产品特点和优势


    1. 低功耗:采用低功耗CMOS技术,非常适合电池供电设备。
    2. 数据保护:具备断电数据保护电路和自动擦除所有数据后再写入的功能。
    3. 多组织支持:通过ORG引脚选择8位或16位组织,具有高度灵活性。
    4. 高可靠性:支持超过100万次擦写循环和大于200年的数据保留时间。
    5. 标准接口:支持三线串行I/O接口,便于与其他器件通信。

    应用案例和使用建议


    这些器件适用于多种应用场景,如汽车电子、工业控制、消费电子等。对于嵌入式系统设计者,建议在使用时注意以下几点:
    1. 电压管理:根据应用场景选择合适的电压范围。
    2. 数据保护:使用EWEN/EWDS命令确保数据安全。
    3. 电源管理:保证在擦写过程中VCC稳定,避免电压波动导致操作失败。

    兼容性和支持


    这些设备支持多种封装类型,包括8-lead PDIP、SOIC、MSOP、TSSOP、DFN、TDFN等。Microchip提供了详细的技术文档、应用指南和支持服务,用户可以通过官网获取相关信息。

    常见问题与解决方案


    1. 问题: 设备在写入数据后不能立即准备好。
    - 解决方案: 确保在设备变为Ready状态之前,等待至少250ns的低CS信号。
    2. 问题: 数据输出不稳定。
    - 解决方案: 检查CLK信号和DI信号的同步性,确保时序正确。

    总结和推荐


    综上所述,93AA46A/B/C、93LC46A/B/C、93C46A/B/C系列器件以其低功耗、高可靠性、灵活的数据组织方式和广泛的适用范围,在嵌入式系统和物联网应用中表现出色。强烈推荐给需要低功耗、非易失性存储器解决方案的设计者。

93AA46B-I/P参数

参数
输出使能访问时间 -
接口类型 Microwire
组织 64x16
最大访问时间 250ns
存储容量 1Kb (64 x 16)
编程电压 -
最小工作供电电压 1.8V
最大时钟频率 2MHz
存储器类型 EEPROM,Non-Volatile
数据保留时长 200Year
最大工作供电电压 5.5V
长*宽*高 9.27mm*7.87mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

93AA46B-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93AA46B-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93AA46B-I/P 93AA46B-I/P数据手册

93AA46B-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
