首页  >  产品百科  >  93C86A-E/SN

93C86A-E/SN

产品描述: 16Kb (2K x 8) 2Kx8 4.5V EEPROM,非易失 5.5V 3MHz 100ns SPI 200Year SOP 贴片安装 4.9mm(长度)*3.9mm(宽度)
供应商型号:
供应商:
标准整包数: 0

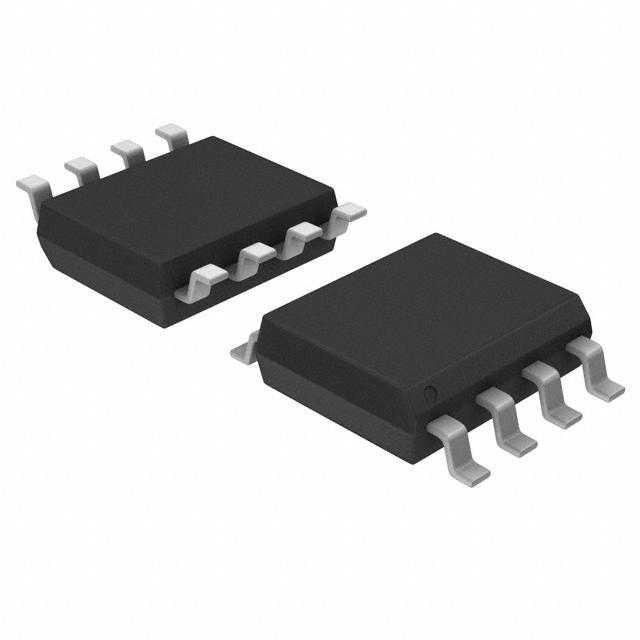

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93C86A-E/SN

93C86A-E/SN概述

    # Microchip Technology Inc. 93XX86A/B/C 系列EEPROM技术手册解析

    产品简介


    Microchip Technology Inc. 的93XX86A/B/C系列器件是16K位低压串行电可擦除可编程存储器(EEPROM)。这些器件提供低功耗CMOS技术,具有出色的非易失性存储能力,适用于多种工业和汽车应用。系列内的不同版本支持不同的内存组织(8位或16位),并通过控制特定引脚(如ORG)来配置内存宽度。此外,这些器件还提供了多种数据保护机制和自定时擦除/写入周期,使其成为高可靠性的选择。
    主要功能
    - 支持字节可选的内存架构。
    - 低功耗设计,适合便携式和嵌入式系统。
    - 提供多种数据保护模式,例如写保护和数据保护电路。
    - 支持标准三线串行接口。
    应用领域
    - 工业控制
    - 汽车电子
    - 物联网设备
    - 嵌入式系统存储

    技术参数


    以下是93XX86A/B/C系列器件的主要技术参数:
    | 参数项 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCC电压范围 | 1.8 | 3.8 | 5.5 | V |
    | 工作温度范围(工业) | -40 | +85 | ℃ |
    | 工作温度范围(汽车) | -40 | +125 | ℃ |
    | 写入周期时间(典型) 2 | ms |
    | 擦除/写入次数寿命 | 1,000,000 次 |

    产品特点和优势


    特点
    - 多内存组织选项:通过ORG引脚配置,可以选择8位或16位内存组织。
    - 数据保护:具备自定时擦除/写入周期,确保数据完整性。
    - 高性能:支持高达3MHz的时钟频率,提升通信速度。
    优势
    - 广泛的应用场景:支持多种温度范围和电压范围,适应恶劣的工作环境。
    - 市场竞争力:提供高可靠性和长寿命的存储解决方案,减少维护成本。

    应用案例和使用建议


    应用案例
    - 在汽车电子系统中,用于存储传感器数据或故障日志。
    - 在工业控制系统中,作为非易失性存储器保存关键参数。
    使用建议
    - 确保在初始化阶段正确执行EWEN指令以启用编程功能。
    - 使用外部10kΩ下拉电阻保护CS引脚,防止意外操作。

    兼容性和支持


    兼容性
    - 与多种主控芯片和模块兼容,例如常见的MCU和微处理器。
    - 支持的标准三线串行接口简化了与其他设备的集成。
    支持
    - Microchip Technology Inc. 提供详尽的技术文档和支持服务。
    - 客户可通过官方网站获取最新的驱动程序和技术资料。

    常见问题与解决方案


    问题1:如何启用编程功能?
    解决方法:在执行任何编程操作之前,必须先发送EWEN指令启用编程模式。
    问题2:如何判断器件是否处于就绪状态?
    解决方法:检查DO引脚的状态,当器件准备就绪时,DO引脚会变为高阻态。
    问题3:如何避免意外擦除?
    解决方法:使用PE引脚设置为低电平,可以防止对93XX86C器件进行意外写入。

    总结和推荐


    综合评估
    Microchip Technology Inc. 的93XX86A/B/C系列器件以其卓越的性能和广泛的适用性在市场上具有很高的竞争力。它们在工业和汽车领域的表现尤为突出,能够满足苛刻的工作环境要求。
    推荐
    强烈推荐此系列器件用于需要高可靠性非易失性存储的应用场景。对于追求低成本和高效率的项目,此系列器件无疑是最佳选择。

    以上是对Microchip Technology Inc. 93XX86A/B/C系列EEPROM的全面解析,希望对读者了解和应用该系列产品有所帮助。

93C86A-E/SN参数

参数
编程电压 -
最大时钟频率 3MHz
存储器类型 EEPROM,非易失
最小工作供电电压 4.5V
输出使能访问时间 -
接口类型 SPI
最大访问时间 100ns
最大工作供电电压 5.5V
数据保留时长 200Year
存储容量 16Kb (2K x 8)
组织 2Kx8
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

93C86A-E/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93C86A-E/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93C86A-E/SN 93C86A-E/SN数据手册

93C86A-E/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
