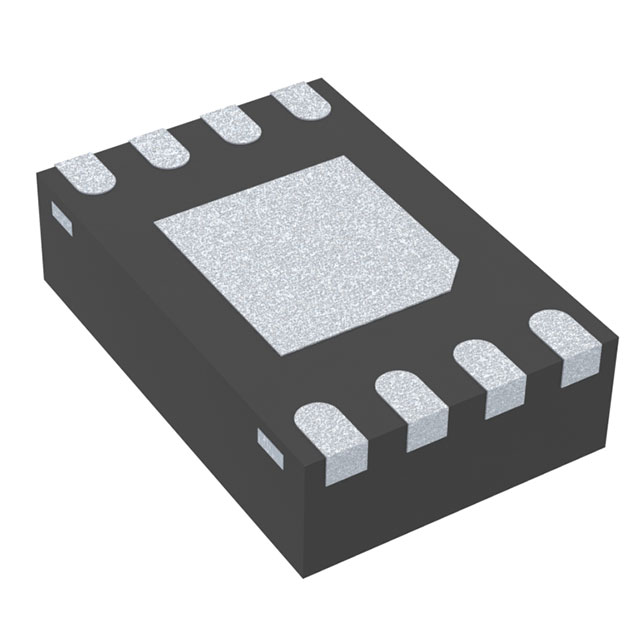

24LC08BT-E/MC

产品描述: 8Kb (256 x 8 x 4) 2.5V~5.5V 4Blockx256x8 2.5V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 200Year DFN-8 贴片安装,黏合安装 2mm(长度)*3mm(宽度)
供应商型号: 579-24LC08BT-E/MC
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24LC08BT-E/MC

24LC08BT-E/MC概述


    产品简介


    Microchip Technology Inc. 的24XX08系列是一款8-Kbit电可擦除可编程只读存储器(EEPROM)。这些设备由四块256x8位的内存组成,并通过一个双线串行接口(I2C兼容)进行通信。它们具有多种型号,包括24AA08、24LC08B和24FC08,每种型号都具有不同的电压范围和频率兼容性。24XX08系列广泛应用于工业自动化、汽车电子、消费电子等领域,特别是在需要高可靠性和长数据保留时间的应用中表现出色。

    技术参数


    - 电压范围:24AA08: 1.7V-5.5V;24LC08B: 2.5V-5.5V;24FC08: 1.7V-5.5V
    - 最大时钟频率:24AA08: 400kHz;24LC08B: 400kHz;24FC08: 1MHz
    - 工作温度范围:工业级(I): -40°C 至 +85°C;扩展级(E): -40°C 至 +125°C
    - 封装形式:8-Lead DFN, 8-Lead MSOP, 8-Lead PDIP, 8-Lead SOIC, 5-Lead SOT-23, 8-Lead TDFN, 8-Lead TSSOP, 8-Lead UDFN 和 8-Lead Wettable Flanks UDFN
    - 电源电流:读取电流为1mA,最大;待机电流为1μA,最大(I-temp.)
    - 输入电压:高电平输入电压为0.7VCC,低电平输入电压为0.3VCC

    产品特点和优势


    24XX08系列具有以下特点和优势:
    - 低功耗CMOS技术:支持在1.7V至5.5V范围内的单电源操作,读取和待机电流极低,适用于电池供电的应用。
    - Schmitt触发输入:可以抑制噪声,确保稳定的数据传输。
    - 100kHz、400kHz和1MHz兼容性:支持不同频率的通信标准。
    - 硬件写保护:通过WP引脚实现对整个内存的写保护,增加数据安全性。
    - 超过1百万次擦写周期:提供高可靠性,适合频繁擦写的场合。
    - RoHS合规性:符合环保要求。
    - 汽车级认证:AEC-Q100认证确保其在汽车电子领域的适用性。

    应用案例和使用建议


    24XX08系列常用于需要高可靠性和数据持久性的应用,例如工业自动化、汽车电子、消费电子产品等。例如,在工业自动化领域,它可以用作数据记录和传感器数据存储的组件。使用建议如下:
    - 在应用过程中,应注意合理配置电路中的上拉电阻,确保信号的稳定传输。
    - 针对频繁擦写的场景,建议合理安排写入操作,避免因擦写次数过多导致的性能下降。
    - 当使用WP引脚时,确保正确配置以防止误写入数据。

    兼容性和支持


    24XX08系列器件可与各种工业标准I2C控制器和处理器兼容,简化系统设计。此外,Microchip Technology Inc.提供了详尽的技术文档和支持服务,包括参考设计、应用笔记和技术论坛,帮助用户快速上手和解决遇到的问题。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    - 问题1:数据传输不稳定。
    - 解决方案:检查上拉电阻的阻值是否合适,确保信号稳定。
    - 问题2:无法进行写保护。
    - 解决方案:确认WP引脚是否正确连接到VSS或VCC。
    - 问题3:内部写周期中断。
    - 解决方案:检查是否有外部干扰导致中断,重新启动设备。

    总结和推荐


    24XX08系列是一款高性能的EEPROM,具备低功耗、高可靠性和长数据保留时间的特点。其广泛的应用场景和丰富的支持资源使其成为众多行业中的理想选择。如果您正在寻找一款能够在多种环境下稳定工作的存储芯片,强烈推荐选用24XX08系列。

24LC08BT-E/MC参数

参数
最大访问时间 900ns
数据保留时长 200Year
组织 4Blockx256x8
最大工作供电电压 5.5V
编程电压 2.5V~5.5V
存储器类型 EEPROM,Non-Volatile
输出使能访问时间 -
最大时钟频率 400KHz
最小工作供电电压 2.5V
存储容量 8Kb (256 x 8 x 4)
接口类型 I2C
长*宽*高 2mm(长度)*3mm(宽度)
通用封装 DFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

24LC08BT-E/MC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24LC08BT-E/MC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24LC08BT-E/MC 24LC08BT-E/MC数据手册

24LC08BT-E/MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
