AT28C010-20FM/883

产品描述: 128KB 4.5V~5.5V 55ns 128Kx8 4.5V EEPROM,Non-Volatile 5.5V 200ns Parallel 10Year DFP,FP 贴片安装
供应商型号: 556-A28C010-20FM883
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT28C010-20FM/883

AT28C010-20FM/883概述


    产品简介


    AT28C010 Military Grade 1-Mbit (131,072 x 8) Paged Parallel EEPROM
    AT28C010是一款高性能电可擦除可编程只读存储器(EEPROM),广泛应用于需要高可靠性和大容量存储的场合。它提供高达1兆比特的存储容量,内部组织为131,072字节×8位。这款EEPROM采用Microchip先进的非易失性CMOS技术制造,具有快速访问时间(120纳秒)和低功耗的特点,在待机状态下电流消耗低于300微安。主要功能包括高速读取、自动页写入操作以及硬件和软件数据保护,适合军事、工业控制和其他高性能需求的应用领域。

    技术参数


    | 参数 | 最小值 | 最大值 | 单位 | 备注 |

    | 工作电压 | 4.5 | 5.5 | V | ±10% |
    | 静态电流(CMOS) 300 | μA | CE = VCC-0.3V 至 VCC+1V |
    | 静态电流(TTL) 3 | mA | CE = 2.0V 至 VCC+1V |
    | 动态电流(最大) 80 | mA | f = 5 MHz |
    | 输入低电平电压 0.8 | V
    | 输入高电平电压 | 2.0 V
    | 输出低电平电压 0.45 | V | IOL = 2.1 mA |
    | 输出高电平电压 | 2.4 V | IOH = -400 μA |
    | 数据保持时间 | 10 年
    | 端口电容 | 4 | 10 | pF | VIN=0V 或 VOUT=0V |

    产品特点和优势


    1. 高速访问时间:仅需120纳秒即可完成一次读操作,满足实时性和高效性的要求。
    2. 自动页写入:支持最多128字节的数据同时写入,提升写入效率并减少系统开销。
    3. 低功耗设计:主动模式下电流消耗仅为80毫安,待机模式下仅需300微安。
    4. 双层数据保护机制:提供硬件和软件数据保护功能,有效防止意外写入。
    5. 高可靠性:具备10年数据保持能力和超过10,000次的擦写周期,确保长期稳定性。

    应用案例和使用建议


    应用案例:
    - 军事通信设备:如雷达系统、卫星通信终端等,要求极高稳定性和可靠性。
    - 工业自动化控制:用于过程监控和数据记录。
    - 医疗仪器:如生命体征监测设备,需要精确且稳定的存储。
    使用建议:
    - 在启动阶段确保电源电压稳定后方可进行任何写操作。
    - 配合硬件保护功能,合理配置外部电路以避免误触发写入指令。
    - 对于频繁的数据更新场景,建议采用分页写入方式提高效率。

    兼容性和支持


    AT28C010支持多种封装形式,包括32引脚CERDIP、32引脚Flatpack、32引脚CLCC和30针PGA。该产品与标准TTL和CMOS逻辑接口兼容,便于集成到现有系统中。Microchip公司提供详尽的技术文档和支持服务,包括产品变更通知、全球销售网络及客户技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常读取数据 | 检查地址信号是否正确连接 |
    | 写入失败 | 确认VCC是否达到规定范围 |
    | 软件数据保护未生效 | 确保命令序列符合规范 |

    总结和推荐


    AT28C010是一款兼具高性能和高可靠性的EEPROM产品,特别适合严苛环境下的应用需求。其独特的自动页写入功能、多重数据保护机制及广泛的温度适应能力使其在市场上具有显著的竞争优势。强烈推荐用于需要高度可靠性的军工级或工业级应用场景。
    推荐指数:★★★★★

AT28C010-20FM/883参数

参数
编程电压 4.5V~5.5V
输出使能访问时间 55ns
最大工作供电电压 5.5V
存储容量 128KB
最小工作供电电压 4.5V
组织 128Kx8
数据保留时长 10Year
最大时钟频率 -
最大访问时间 200ns
存储器类型 EEPROM,Non-Volatile
接口类型 Parallel
21.03mm(Max)
10.57mm(Max)
2.57mm(Max)

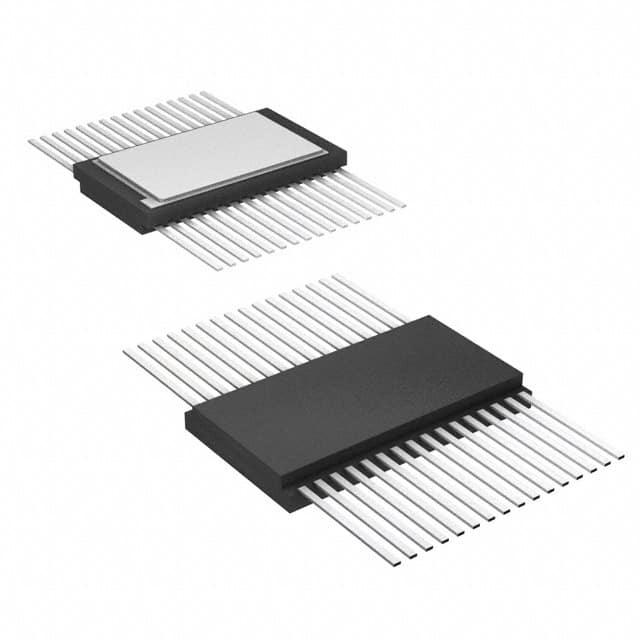

通用封装 DFP,FP
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

AT28C010-20FM/883厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT28C010-20FM/883数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT28C010-20FM/883 AT28C010-20FM/883数据手册

AT28C010-20FM/883封装设计

查看详情并下载
Symbol
Footprint
3D Model
