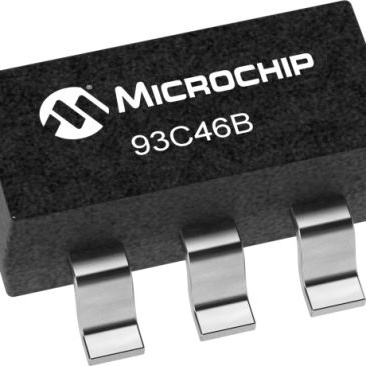

93C46BT-I/OT

产品描述: Microchip EEPROM存储器, 1kB, 串行 - Microwire接口, SOT-23封装, 6引脚, 表面贴装
供应商型号: 93C46BT-I/OT
供应商: Master
标准整包数: 1160
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93C46BT-I/OT

93C46BT-I/OT概述


    产品简介


    Microchip Technology Inc. 的 93AA46A/B/C、93LC46A/B/C 和 93C46A/B/C 器件是1K比特低压串行电可擦除存储器(EEPROM)。这些器件提供多种组织方式,能够满足不同的通信需求。93XX46C 系列可通过外部逻辑电平驱动的 ORG 引脚来选择字大小。对于专用的8位通信,可以选择93AA46A、93LC46A 或 93C46A 系列,而93AA46B、93LC46B 和 93C46B 系列则提供了专用的16位通信。先进CMOS技术使得这些器件成为低功耗非易失性存储器应用的理想选择。产品可用于标准封装如8引脚PDIP和SOIC,以及先进的封装形式如8引脚MSOP、6引脚SOT-23、8引脚2x3 DFN/TDFN和8引脚TSSOP。

    技术参数


    | 参数 | 值 |

    | VCC范围 | 1.8-5.5V |
    | 支持温度范围 | 工业级:-40°C 至 +85°C
    汽车级:-40°C 至 +125°C |
    | 数据保留 | 超过200年 |
    | 擦写周期 | 1,000,000次 |
    | 存储电压检测 | 1.5V 到 3.8V |

    产品特点和优势


    - 低功耗CMOS技术:适用于便携式和电池供电设备。
    - 自定时擦除/编程周期:提高可靠性,简化设计。
    - 自动擦除所有 (ERAL):减少编程复杂度,加快开发速度。
    - 行业标准三线串行接口:易于集成到现有系统。
    - 高耐用性:数据保留在200年以上,适用于长期数据存储。

    应用案例和使用建议


    这些器件广泛应用于需要非易失性存储器的应用场合,如消费电子产品、工业控制系统、汽车电子等。例如,在智能家电中用于存储用户设置,在汽车电子控制单元中用于存储传感器数据。对于使用中的设备,建议通过监控Ready/Busy状态确保正确的操作顺序。

    兼容性和支持


    这些器件支持各种封装形式,适用于多种应用场合。Microchip 提供详尽的技术文档和支持服务,帮助开发者解决开发过程中遇到的问题。此外,设备还具有良好的兼容性,可以轻松集成到现有的硬件平台。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | VCC电压不足 | 确保VCC电压在规定范围内,避免低于典型值(1.5V 或 3.8V)。|
    | 数据输出未正确读取 | 确认CLK和DI信号在启动时为逻辑低电平。|
    | 操作模式未按预期运行 | 执行EWEN指令以启用编程模式。|

    总结和推荐


    综上所述,Microchip Technology Inc. 的 93XX46系列器件在低功耗、耐用性和功能性方面表现出色,适合在多种应用中使用。它们具备卓越的数据保持能力和高擦写耐久性,非常适合于需要可靠数据存储的场合。强烈推荐给需要高性能非易失性存储器的开发者和制造商。

93C46BT-I/OT参数

参数
最大时钟频率 2MHz
数据保留时长 200Year
存储容量 1Kb (64 x 16)
存储器类型 EEPROM,Non-Volatile
最大访问时间 250ns
输出使能访问时间 -
最大工作供电电压 5.5V
组织 64x16
编程电压 4.5V~5.5V
接口类型 SPI
最小工作供电电压 4.5V
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

93C46BT-I/OT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93C46BT-I/OT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93C46BT-I/OT 93C46BT-I/OT数据手册
