93LC46C-I/P

产品描述: 1Kb(128 x 8,64 x 16) 128x8|64x16 2.5V EEPROM,Non-Volatile 5.5V 3MHz 200ns SPI 200Year PDIP-8 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: UA-93LC46C-I/P
供应商: 海外现货
标准整包数: 1

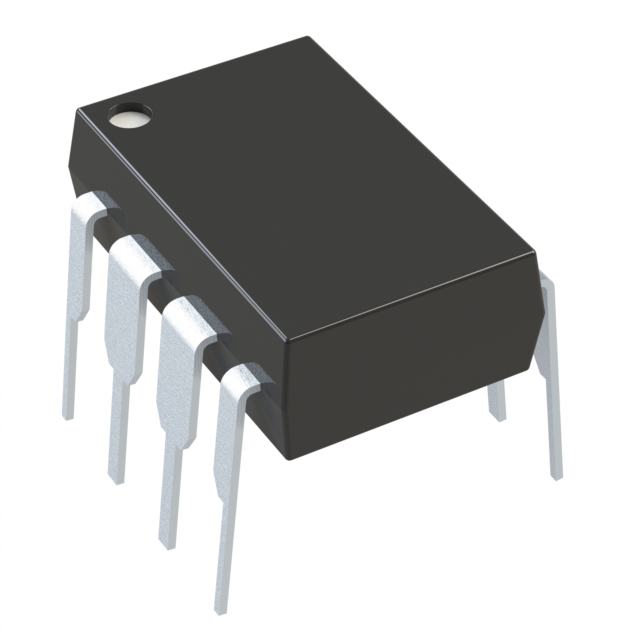

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC46C-I/P

93LC46C-I/P概述


    产品简介


    Microchip Technology Inc. 的 93XX46A/B/C 系列器件是具有 1Kbit 存储容量的低电压串行电可擦除可编程只读存储器(EEPROM)。这些设备主要用于低功耗和非易失性存储应用。它们包括几种不同版本,例如 93AA46A、93LC46A 和 93C46A,分别提供 8 位通信,而 93AA46B、93LC46B 和 93C46B 则提供 16 位通信。此外,还有一些具有配置引脚 ORG 的设备(如 93AA46C),允许用户选择字大小。

    技术参数


    工作条件
    - 供电电压范围:1.8V 至 5.5V
    - 温度范围:
    - 工业级:-40°C 至 +85°C
    - 汽车级:-40°C 至 +125°C
    - 绝对最大额定值:
    - VCC:最高 7.0V
    - 所有输入输出相对于 VSS:-0.6V 至 VCC +1.0V
    - 存储温度:-65°C 至 +150°C
    - 带电环境温度:-40°C 至 +125°C
    - 静电放电保护:4 kV
    电气特性
    - 时钟频率:最高 3 MHz
    - 写入电流:最高 500 mA
    - 读取电流:最高 500 μA
    - 待机电流:最高 5 μA
    - 擦除/写入周期时间:最高 6 ms
    - 数据保持时间:> 200 年
    - 数据输入/输出延迟时间:最高 400 ns

    产品特点和优势


    - 低功耗 CMOS 技术:确保设备在低电压下高效运行。
    - 自定时擦除/写入周期:简化了设备操作流程。
    - 自动擦除所有(ERAL):在执行写入所有(WRAL)之前自动进行擦除。
    - 业界标准三线串行 I/O:易于集成到各种系统中。
    - 耐用性高:超过 100 万次擦除/写入周期。
    - ROHS 合规:环保友好。

    应用案例和使用建议


    应用案例
    - 93XX46A/B/C 系列器件适用于多种应用,如工业控制、汽车电子、消费电子产品等,特别是在需要低功耗、非易失性存储的应用中。
    使用建议
    - 在使用过程中,应确保供电电压稳定,避免长时间超出绝对最大额定值。
    - 为防止意外编程,应遵循正确的编程顺序(先启用,后禁用)。
    - 使用时应注意芯片选择信号(CS)、时钟信号(CLK)和数据输入信号(DI)的正确配置,以保证设备正常工作。

    兼容性和支持


    - 该产品可与多种封装形式兼容,包括 8 引脚 PDIP 和 SOIC、8 引脚 MSOP、6 引脚 SOT-23、8 引脚 2x3 DFN/TDFN 和 8 引脚 TSSOP。
    - Microchip Technology Inc. 提供全面的技术支持和维护服务,确保用户能够顺利部署和使用该设备。

    常见问题与解决方案


    常见问题
    1. 如何初始化设备?
    - 首先执行 Start 条件,然后加载指令和地址,最后执行所需的操作(如擦除、写入等)。
    2. 如何检测设备状态?
    - 检查 DO 引脚的状态。低电平表示正在编程,高电平表示设备准备好接收新的指令。
    3. 如何进行数据写入?
    - 在执行写入操作前,确保设备处于 EWEN 状态。
    - 将数据加载到 DI 引脚上,并在最后一比特后执行写入命令。
    解决方案
    1. 确保所有的信号(CS、CLK、DI)都按照手册要求的时序进行配置。
    2. 使用外部保护电阻(例如 10 kΩ)来防止意外的信号冲突。
    3. 如果需要频繁擦除和写入数据,建议使用内部保护机制(如 EWDS)来防止数据损坏。

    总结和推荐


    93XX46A/B/C 系列器件凭借其低功耗、高可靠性、丰富的封装选项和广泛的应用领域,非常适合于多种嵌入式系统的开发和设计。它们提供了出色的性能和稳定性,是值得推荐的产品。如果需要低功耗、高耐久性的存储解决方案,93XX46A/B/C 系列器件无疑是一个理想的选择。

93LC46C-I/P参数

参数
最大访问时间 200ns
输出使能访问时间 -
组织 128x8|64x16
接口类型 SPI
存储容量 1Kb(128 x 8,64 x 16)
最大工作供电电压 5.5V
数据保留时长 200Year
编程电压 -
存储器类型 EEPROM,Non-Volatile
最大时钟频率 3MHz
最小工作供电电压 2.5V
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

93LC46C-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC46C-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC46C-I/P 93LC46C-I/P数据手册

93LC46C-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
